梯形圖是plc最基本，也是最簡單的編程語言，梯形圖以其直觀易懂，便于入門，吸引了廣大菜鳥的狂熱追捧，而梯形圖之所以如此受歡迎，就是因?yàn)樗�把邏輯傻瓜化，讓你一看就懂，而�?fù)雜的梯形圖邏輯都是簡單邏輯的實現，因此，掌握基本的梯形圖是關鍵，不管多復雜的梯形圖，都是基本梯形圖的有機組合。下面介紹三菱plc梯形圖符號解釋。
不同的PLC符號表示不一樣。
例如在三菱PLC中X表示輸入繼電器；Y輸出繼電器；D數據存儲器；M表示輔助繼電器；T時間繼電器；C計數器.
在西門子中：I表示輸入繼電器；O輸出繼電器；V變量存儲區；M位存儲區；T時間繼電器；C計數器.AI模擬量輸入AO模擬量輸出.
而且不同廠家對不同的元件地址分配范圍和指令操作也是不一樣的.所以看PLC梯形圖要結合廠家的plc編程手冊軟元件功能結合.但是所有的PLC都有相似的功能:對輸入輸出的位、輸入輸出的模擬量,以及PLC內部系統用的位,數據存儲區域的操作和地址分配.    梯形圖中的圖元符號是對繼電接觸控制圖中的圖形符號的簡化和抽象，兩者的對應關系如表所示。

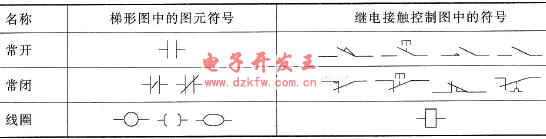

    表   梯形圖中的圖元符號與繼電接觸控制圖中的圖形符號比較

    從表可以得出如下結淪。
    ①對應繼電接觸控制圖中的各種常開符號，在梯形圖中一律抽象為一種圖元符號來表示。同樣，對應繼電接觸控制圖中的各種常閉符號，在梯形圖中也一律抽象為一種圖元符號來表示。
    ②不同的PLC編程軟件（或版本），在其梯形圖中使用的圖元符號可能會略有不同。如在表3.2中的“梯形圖中的圖元符號”這一列中，有兩種常閉符號、三種線圈符號。
三菱 FX 系列PLC的20條基本邏輯指令。
取指令與輸出指令（LD/LDI/LDP/LDF/OUT）
（1）LD（取指令） 一個常開觸點與左母線連接的指令，每一個以常開觸點開始的邏輯行都用此指令。
（2）LDI（取反指令） 一個常閉觸點與左母線連接指令，每一個以常閉觸點開始的邏輯行都用此指令。
（3）LDP（取上升沿指令） 與左母線連接的常開觸點的上升沿檢測指令，僅在指定位元件的上升沿（由OFF→ON）時接通一個掃描周期。
（4）LDF（取下降沿指令） 與左母線連接的常閉觸點的下降沿檢測指令。
（5）OUT（輸出指令） 對線圈進行驅動的指令，也稱為輸出指令。
取指令與輸出指令的使用說明：
1）LD、LDI指令既可用于輸入左母線相連的觸點，也可與ANB、ORB指令配合實現塊邏輯運算；
2）LDP、LDF指令僅在對應元件有效時維持一個掃描周期的接通。圖1中，當M1有一個下降沿時，則Y3只有一個掃描周期為ON。
3）LD、LDI、LDP、LDF指令的目標元件為X 、Y 、M 、T、C、S；
4）OUT指令可以連續使用若干次（相當于線圈并聯），對于定時器和計數器，在OUT指令之后應設置常數K或數據寄存器。
5）OUT指令目標元件為Y、M、T、C和S，但不能用于X。
觸點串聯指令（AND/ANI/ANDP/ANDF）
（1）AND（與指令） 一個常開觸點串聯連接指令，完成邏輯“與”運算。
（2）ANI（與反指令） 一個常閉觸點串聯連接指令，完成邏輯“與非”運算。
（3）ANDP 上升沿檢測串聯連接指令。
（4）ANDF 下降沿檢測串聯連接指令。
觸點串聯指令的使用的使用說明：
1）AND、ANI、ANDP、ANDF都指是單個觸點串聯連接的指令，串聯次數沒有限制，可反復使用。
2）AND、ANI、ANDP、ANDF的目標元元件為X、Y、M、T、C和S。
3）OUT M101指令之后通過T1的觸點去驅動Y4稱為連續輸出。
觸點并聯指令（OR/ORI/ORP/ORF）
（1）OR（或指令） 用于單個常開觸點的并聯，實現邏輯“或”運算。
（2）ORI（或非指令） 用于單個常閉觸點的并聯，實現邏輯“或非”運算。
（3）ORP 上升沿檢測并聯連接指令。
（4）ORF 下降沿檢測并聯連接指令。
觸點并聯指令的使用說明：
1）OR、ORI、ORP、ORF指令都是指單個觸點的并聯，并聯觸點的左端接到LD、LDI、LDP或LPF處，右端與前一條指令對應觸點的右端相連。觸點并聯指令連續使用的次數不限；
2）OR、ORI、ORP、ORF指令的目標元件為X、Y、M、T、C、S。
塊操作指令（ORB / ANB）
（1）ORB（塊或指令） 用于兩個或兩個以上的觸點串聯連接的電路之間的并聯。
ORB指令的使用說明：
1）幾個串聯電路塊并聯連接時，每個串聯電路塊開始時應該用LD或LDI指令；
2）有多個電路塊并聯回路，如對每個電路塊使用ORB指令，則并聯的電路塊數量沒有限制；
3）ORB指令也可以連續使用，但這種程序?qū)懛ú煌扑]使用，LD或LDI指令的使用次數不得超過8次，也就是ORB只能連續使用8次以下。
（2）ANB（塊與指令） 用于兩個或兩個以上觸點并聯連接的電路之間的串聯。ANB指令的使用說明：
1）并聯電路塊串聯連接時，并聯電路塊的開始均用LD或LDI指令；
2）多個并聯回路塊連接按順序和前面的回路串聯時，ANB指令的使用次數沒有限制。也可連續使用ANB，但與ORB一樣，使用次數在8次以下。
置位與復位指令（SET/RST）
（1）SET（置位指令） 它的作用是使被操作的目標元件置位并保持。
（2）RST（復位指令） 使被操作的目標元件復位并保持清零狀態。
SET、RST指令的使用如圖6所示。當X0常開接通時，Y0變?yōu)镺N狀態并一直保持該狀態，即使X0斷開Y0的ON狀態仍維持不變；只有當X1的常開閉合時，Y0才變?yōu)镺FF狀態并保持，即使X1常開斷開，Y0也仍為OFF狀態。
SET 、RST指令的使用說明：
1）SET指令的目標元件為Y、M、S，RST指令的目標元件為Y、M、S、T、C、D、V 、Z。RST指令常被用來對D、Z、V的內容清零，還用來復位積算定時器和計數器。
2）對于同一目標元件，SET、RST可多次使用，順序也可隨意，但最后執行者有效。
微分指令（PLS/PLF）
（1）PLS（上升沿微分指令） 在輸入信號上升沿產生一個掃描周期的脈沖輸出。
（2）PLF（下降沿微分指令） 在輸入信號下降沿產生一個掃描周期的脈沖輸出。
　　利用微分指令檢測到信號的邊沿，通過置位和復位命令控制Y0的狀態。
PLS、PLF指令的使用說明：
1）PLS、PLF指令的目標元件為Y和M；
2）使用PLS時，僅在驅動輸入為ON后的一個掃描周期內目標元件ON，如圖3-21所示，M0僅在X0的常開觸點由斷到通時的一個掃描周期內為ON；使用PLF指令時只是利用輸入信號的下降沿驅動，其它與PLS相同。
主控指令（MC/MCR）
（1）MC（主控指令） 用于公共串聯觸點的連接。執行MC后，左母線移到MC觸點的后面。
（2）MCR（主控復位指令） 它是MC指令的復位指令，即利用MCR指令恢復原左母線的位置。
　　在編程時常會出現這樣的情況，多個線圈同時受一個或一組觸點控制，如果在每個線圈的控制電路中都串入同樣的觸點，將占用很多存儲單元，使用主控指令就可以解決這一問題。MC、MCR指令的使用如圖8所示，利用MC N0 M100實現左母線右移，使Y0、Y1都在X0的控制之下，其中N0表示嵌套等級，在無嵌套結構中N0的使用次數無限制；利用MCR N0恢復到原左母線狀態。如果X0斷開則會跳過MC、MCR之間的指令向下執行。
MC、MCR指令的使用說明：
1）MC、MCR指令的目標元件為Y和M，但不能用特殊輔助繼電器。MC占3個程序步，MCR占2個程序步；
2）主控觸點在梯形圖中與一般觸點垂直（如圖3-22中的M100）。主控觸點是與左母線相連的常開觸點，是控制一組電路的總開關。與主控觸點相連的觸點必須用LD或LDI指令。
3）MC指令的輸入觸點斷開時，在MC和MCR之內的積算定時器、計數器、用復位/置位指令驅動的元件保持其之前的狀態不變。非積算定時器和計數器，用OUT指令驅動的元件將復位，22中當X0斷開，Y0和Y1即變?yōu)镺FF。
4）在一個MC指令區內若再使用MC指令稱為嵌套。嵌套級數最多為8級，編號按N0→N1→N2→N3→N4→N5→N6→N7順序增大，每級的返回用對應的MCR指令，從編號大的嵌套級開始復位。
堆棧指令（MPS/MRD/MPP）
　　堆棧指令是FX系列中新增的基本指令，用于多重輸出電路，為編程帶來便利。在FX系列PLC中有11個存儲單元，它們專門用來存儲程序運算的中間結果，被稱為棧存儲器。
（1）MPS（進棧指令） 將運算結果送入棧存儲器的第一段，同時將先前送入的數據依次移到棧的下一段。
（2）MRD（讀棧指令） 將棧存儲器的第一段數據（最后進棧的數據）讀出且該數據繼續保存在棧存儲器的第一段，棧內的數據不發生移動。
（3）MPP（出棧指令） 將棧存儲器的第一段數據（最后進棧的數據）讀出且該數據從棧中消失，同時將棧中其它數據依次上移。
　　堆棧指令的使用說明：
1）堆棧指令沒有目標元件；
2）MPS和MPP必須配對使用；
3）由于棧存儲單元只有11個，所以棧的層次最多11層。
邏輯反、空操作與結束指令（INV/NOP/END）
（1）INV（反指令） 執行該指令后將原來的運算結果取反。反指令的使用如圖10所示，如果X0斷開，則Y0為ON，否則Y0為OFF。使用時應注意INV不能象指令表的LD、LDI、LDP、LDF那樣與母線連接，也不能象指令表中的OR、ORI、ORP、ORF指令那樣單獨使用。
（2）NOP（空操作指令） 不執行操作，但占一個程序步。執行NOP時并不做任何事，有時可用NOP指令短接某些觸點或用NOP指令將不要的指令覆蓋。當PLC執行了清除用戶存儲器操作后，用戶存儲器的內容全部變?yōu)榭詹僮髦噶睢?BR>（3）END（結束指令） 表示程序結束。若程序的最后不寫END指令，則PLC不管實際用戶程序多長，都從用戶程序存儲器的第一步執行到最后一步；若有END指令，當掃描到END時，則結束執行程序，這樣可以縮短掃描周期。在程序調試時，可在程序中插入若干END指令，將程序劃分若干段，在確定前面程序段無誤后，依次刪除END指令，直至調試結束。
FX系列PLC的步進指令
1．步進指令（STL/RET）
　　步進指令是專為順序控制而設計的指令。在工業控制領域許多的控制過程都可用順序控制的方式來實現，使用步進指令實現順序控制既方便實現又便于閱讀修改。
FX2N中有兩條步進指令：STL（步進觸點指令）和RET（步進返回指令）。
　　STL和RET指令只有與狀態器S配合才能具有步進功能。如STL S200表示狀態常開觸點，稱為STL觸點，它在梯形圖中的符號為-|| ||- ，它沒有常閉觸點。我們用每個狀態器S記錄一個工步，例STL S200有效（為ON），則進入S200表示的一步（類似于本步的總開關），開始執行本階段該做的工作，并判斷進入下一步的條件是否滿足。一旦結束本步信號為ON，則關斷S200進入下一步，如S201步。RET指令是用來復位STL指令的。執行RET后將重回母線，退出步進狀態。
2．狀態轉移圖
　　一個順序控制過程可分為若干個階段，也稱為步或狀態，每個狀態都有不同的動作。當相鄰兩狀態之間的轉換條件得到滿足時，就將實現轉換，即由上一個狀態轉換到下一個狀態執行。我們常用狀態轉移圖（功能表圖）描述這種順序控制過程。，用狀態器S記錄每個狀態，X為轉換條件。如當X1為ON時，則系統由S20狀態轉為S21狀態。
狀態轉移圖中的每一步包含三個內容：本步驅動的內容，轉移條件及指令的轉換目標。如圖1中S20步驅動Y0，當X1有效為ON時，則系統由S20狀態轉為S21狀態，X1即為轉換條件，轉換的目標為S21步。
3．步進指令的使用說明
1）STL觸點是與左側母線相連的常開觸點，某STL觸點接通，則對應的狀態為活動步；
2）與STL觸點相連的觸點應用LD或LDI指令，只有執行完RET后才返回左側母線；
3）STL觸點可直接驅動或通過別的觸點驅動Y、M、S、T等元件的線圈；
4）由于PLC只執行活動步對應的電路塊，所以使用STL指令時允許雙線圈輸出（順控程序在不同的步可多次驅動同一線圈）；
5) STL觸點驅動的電路塊中不能使用MC和MCR指令，但可以用CJ指令；
6)在中斷程序和子程序內，不能使用STL指令。
