LM4889中文資料和管腳圖

LM4889音頻功率放大器電路圖
LM4889是一款主要應用于手機的音頻功率放大器。5V電源時，它能夠提供1瓦的連續(xù)平均功率輸出（8Ω橋式連接負載），失真小于2 ％（THD + N）。
LM4889需要的外部元件極少，不需要輸出耦合電容器或啟動電容器，因此適合移動電話和其他低電壓應用。該LM4889具有低功耗的停機模式、內部誤關斷保護機制、噪音消除功能，可以配置外部的增益設定電阻。

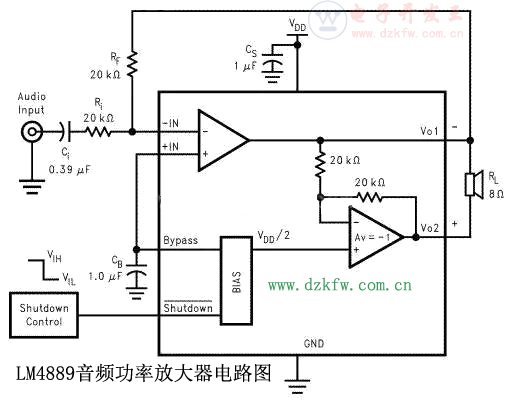

LM4889典型應用電路：
