LM1876高保真功放電路,LM1876 amplifier

關鍵字：LM1876高保真功放電路

LM1876中文資料：LM1876 是高保真雙聲道音頻功率放大集成電路，輸出功率 2 × 20W ，15 腳全絕緣封裝，由美國國半公司（NS）九五年底推出，具有 NS 公司專利 SPIKE 瞬時溫度驟失保護電路，完善的過壓、欠壓、過載保護，晶體管安全工作區保護，淡入、淡出靜噪模式。

lm1876主要參數∶

電源電壓：±20 —±35V

連續不失真功率：2 × 20W

總偕波失真〔 THD+N 〕：0.08%

速率：18v/us

信噪比：>98dB.

通道分離度：80dB

輸出電流： 3.5A

峰值功率：62.5W

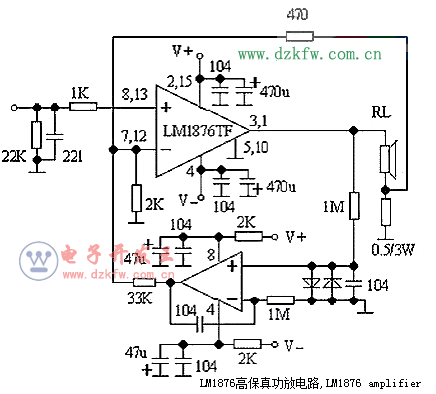

LM1876高保真功放電路

用LM1876設計的功放電路：

本功放電路設計為直流伺服恒流功放形式，比電壓反饋式接法更為耐聽。輸出采用四線制，不允許有公共端。輸入線宜采用屏蔽線,以進一步提高信噪比。電源內阻要小，須預留足夠的功率儲備，以防止大動態時出現削頂失真和過載失真。
