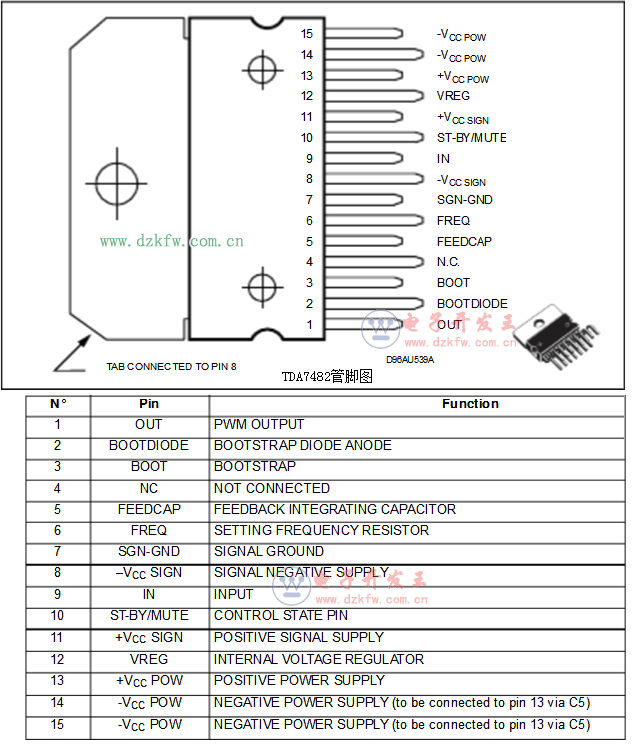

TDA7482中文資料管腳圖

SGS-THOMSON公司推出了三款單片D類功放IC，他們分別是TDA7480（10W）、TDA7481C（18W）和TDA7482（25W）。本文以輸出功率最大的TDA7482為例加以介紹。



　　TDA7482是音頻用D類脈寬調制單片功放IC。此系列IC主要設計用于高效率場合如大屏幕彩色電視機的伴音系統和家用立體聲裝置等。

　　TDA7482的主要技術參數為：

　　1.有25W的額定輸出功率。工作條件是：RL=4~8Ω，THD≤10%。其實根據推薦的電參數，當RL=8Ω，P出=1W時其THD僅為0.1%。

　　2.有很高的輸出效率。當Vcc=±21V，RL=8Ω，P出=18W，效率達78%，因此工作僅需很小的散熱器，甚至不用亦可。

　　3.寬工作電壓范圍。推薦值為±10V~±25V，很適合汽車蓄電池供電。

　　4.內設有過流保護裝置，當RL=0Ω時保護動作門限為3.5A~5A。

　　5.內設有過壓保護裝置，保護閥值為50V。

　　6.有過熱過載保護，過熱關閉溫度為150℃。

　　7.有ST-BY及MUTE功能。

　　8.推薦脈寬調制的載頻工作頻率為100kHz~200kHz。

　　9.輸入噪聲（20Hz~20kHz）為7μF~12μF。

　　10.輸入阻抗為30kΩ。

　　11.最大功耗3.8W。

TDA7482數字功放電路圖

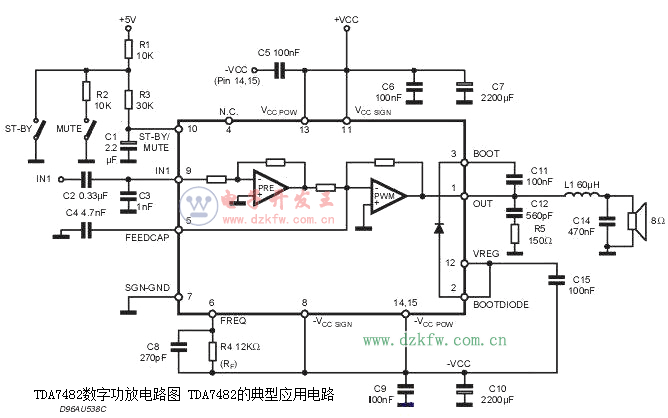

　　TDA7482的典型應用電路如下圖所示

　　

　　關于脈寬調制的D類音頻功放，在過去近半個世紀，國外雜志不斷地進行過探討報道。這一技術誘人的主要特點是輸出效率高（一般達85~90%以上），這對輸出功率較大的放大器比較重要。但其失真度指標高Hi-Fi要求尚有相當?shù)木嚯x。現在所有知D類PWM功放的THD約為0.1%~0.01%，但當功率大于50W時很難達到這個范圍的指標。雖然采用PWM制作的音頻功放，感到音樂味不太濃。其次強力的PWM載頻必然造成中短波波段嚴重的電磁干擾，這恐怕是現有濾波設計無法滿意解決的難題。盡管如此，在大屏幕彩色電視機的伴音輸出級、多媒體電腦的音頻部分和車載立體聲系統中，PWM功放的上述缺點顯得并不重要，于是找到了它的用場。而且象SGS-THOMSON這樣的國際大公司以單片形式推出此類系列芯片，可以指望工作起來是十分可靠的，所以值得推薦。
