功能結構

CD4013由兩個相同的、相互獨立的數據型觸發器構成。每個觸發器有獨立的數據、置位、復位、時鐘輸入和Q及Q輸出。此器件可用作移位寄存器，且通過將Q輸出連接到數據輸入，可用作計數器和觸發器。在時鐘上升沿觸發時，加在D輸入端的邏輯電平傳送到Q輸出端。置位和復位與時鐘無關，而分別由置位或復位線上的高電平完成。

CD4013主要參數

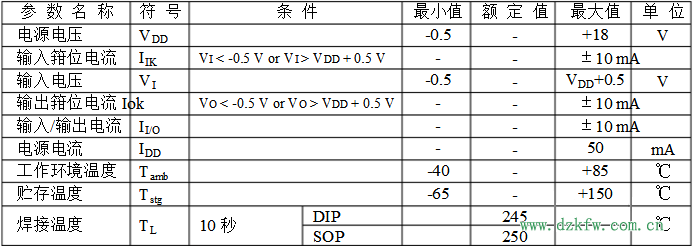

　　（1）極限參數：除非另有規定，Tamb=25℃，Vss = 0V

引腳圖

1D、2D:數據輸入端

1CP、2CP:時鐘輸入端1Q、2Q:原碼輸出端1 /Q、2 /Q:反碼輸出端

1SD、2SD:直接置位端

1RD、2RD:直接復位端

VDD:電源正

VSS:地

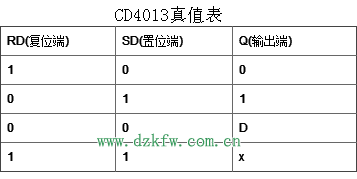

CD4013真值表

CD4013有兩個D觸發器，一個D觸發器有6個端子:2個輸出，4個控制。4個控制分別是R、S、CP、D。

1)R和S不能同時為高電平。

2)當R為1、S為0時，輸出Q一定為0，因此R可稱為復位端。

3)當S為1、R為0時，輸出Q一定為1。

4)當R、S均為0時，Q在CP端有脈沖上升沿到來時動作，具體是Q=D，即若D為1則Q也為1，若D為0則Q也為0。
