LC濾波器按照功能分為LC低通濾波器、LC帶通濾波器、高通濾波器、LC全通濾波器、LC帶阻濾波器；



按調諧又分為單調諧濾波器、雙調諧濾波器及三調諧濾波器等幾種。

LC濾波器設計流程主要考慮其諧振頻率及電容器耐壓，電抗器耐流。



在電子線路中，電感線圈對交流有限流作用，由電感的感抗公式XL=2πfL 可知,電感L越大，頻率f越高，感抗就越大。因此電感線圈有通低頻,阻高頻的作用,這就是電感的濾波原理

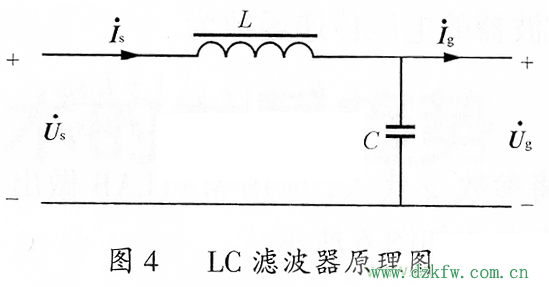

下面是LC濾波電路實例

電感在電路最常見的作用就是與電容一起，組成LC濾波電路。我們已經(jīng)知道，電容具有“阻直流，通交流”的本領，而電感則有“通直流，阻交流,通低頻,阻高頻”的功能。如果把伴有許多干擾信號的直流電通過LC濾波電路（如圖），那么，交流干擾信號大部分將被電感阻止吸收變成磁感和熱能,剩下的大部分被電容旁路到地,這就可以抑制干擾信號的作用,在輸出端就獲得比較純凈的直流電流.




在線路板電源部分的電感一般是由線徑非常粗的漆包線環(huán)繞在涂有各種顏色的圓形磁芯上。而且附近一般有幾個高大的濾波鋁電解電容，這二者組成的就是上述的 LC濾波電路。另外，線路板還大量采用“蛇行線＋貼片鉭電容”來組成LC電路，因為蛇行線在電路板上來回折行，也可以看作一個小電感。
