什么是同相比例運算放大電路,同向比例放大電路

同相比例運算放大電路與反相運算放大電路最大的不同就是輸出信號與輸入信號相位是相同的，而反相比例運算放大電路輸入與輸出相位是差180°的。大家好，之前一期視頻給大家講過反相比例運算放大電路，今天來給大家講一下同相比例運算放大電路，下面是同相比例運算放大電路的電路圖。同相比例運算放大電路放大倍數只能大于1，沒有虛地，有較大的共模電壓，抗干擾能力差。然后的話同相比例運算放大電路輸入電阻非常大，并且輸出電阻小，非常適合做電路后級的信號調理。大家可以看到，同相比例運算放大電路它的輸入信號是在運算放大器的同相端，

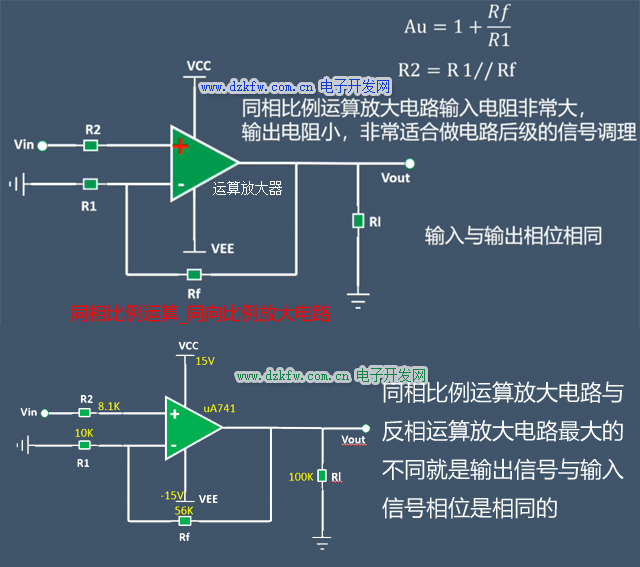

大家好，之前一期視頻給大家講過反相比例運算放大電路，今天來給大家講一下同相比例運算放大電路，下面是同相比例運算放大電路的電路圖。

大家可以看到，同相比例運算放大電路它的輸入信號是在運算放大器的同相端，

同相比例運算放大電路它的放大倍數

Au=1+Rf /R1 ，

大家知道反相比例運算放大電路的放大倍數是

Au=-RfR1

同相比例運算放大電路平衡電阻 R2=R1//Rf    （注：符號“//” 表示并聯）

同相比例運算放大電路與反相運算放大電路最大的不同就是輸出信號與輸入信號相位是相同的，而反相比例運算放大電路輸入與輸出相位是差180°的。

然后的話同相比例運算放大電路輸入電阻非常大，并且輸出電阻小，非常適合做電路后級的信號調理。

同相比例運算放大電路放大倍數只能大于1，沒有虛地，有較大的共模電壓，抗干擾能力差。輸入信號范圍受輸入共模電壓的限制
