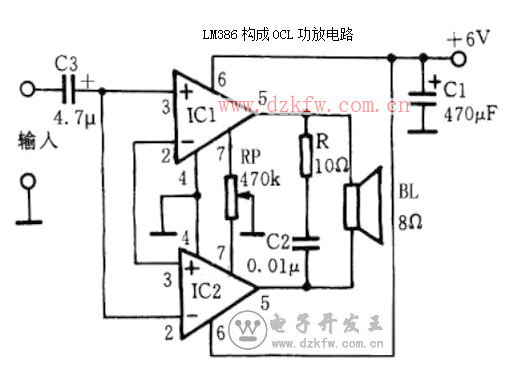

電路工作原理：圖中IC1和IC2是兩片集成功放LM386，接成OCL電路。C1起到電源濾波及退耦作用，C3為輸入耦合電容，R1和C2起到防止電路自激的功能，RP為靜態平衡調節電位器。 IC1和IC2選用集成功放電路LM386，具有功耗低、電壓適應范圍寬、頻響范圍寬和外圍元件少等特點。其工作電壓為4V～16V，如圖中工作電壓為 6V時，額定輸出功率可以達到3W，適宜用來推動小音箱或作為設備的語音提示及報警功放。電阻R選用1/2W金屬膜電阻器。電容C1選用耐壓為16V的鋁電解電容器；C2選用聚丙烯電容，C3選用鉭電解電容。RP選用有機實芯電位器。揚聲器BL根據實際需要選用8Ω，額定功率在10W以下的揚聲器或音箱。
