會員注冊微型音頻放大器LM386的簡單音頻電路

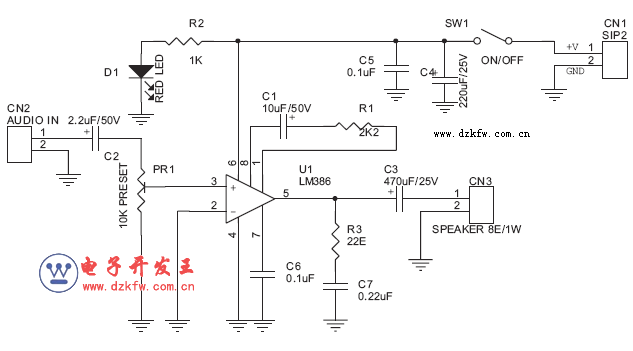

LM386微型音頻放大器電路原理圖
這是一個基于LM386的音頻放大器電路。使用電池供電，是一個不錯的選擇。
電源：6-12V
輸出功率：1W、8歐姆
使用6V供電時，靜態功耗僅為24mW

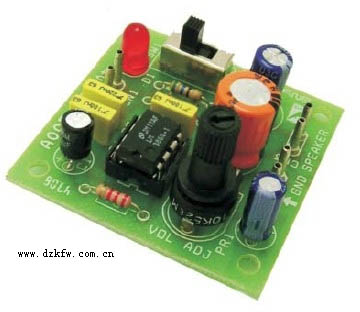

微型音頻放大器LM386 簡單音頻電路制作
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2014-2-16
Tags：LM386,音頻電路,制作
