邏輯檢測器在數字電路的試驗與制作中是一件非常實用的小儀器，雖然市售有各種邏輯測試筆，但因其電路簡單，成本很低，更適合自制。
    數字電路的邏輯電平一般具有“三態”，即高電平H(“1”)、低電平L(“0”)、高阻抗Z三種狀態。利用邏輯檢測器對三態狀況的檢測，可以判定數字電路的工作狀態，以及印刷電路板上斷線、短路、接觸不良等所造成的高、低電平不能確定的狀態，而這些故障有時用萬用表或示波器是難以檢測的。

    —般的邏輯電平表現為“1”和“0”(“H”和“L”)，但實際上從時間軸來看有四種狀態如圖。

1. “H”或“L”的靜止?fàn)顟B(tài)。
2. “H”和“L”不斷變化的狀態(時鐘波形)。
3. 在“L”電平中有單個短時的“H”電平脈沖(正脈沖)存在，或相反，有單個短時的“L”電平脈沖C負脈沖存在。
4. 高阻抗?fàn)顟B(tài)。

    常見的邏輯檢測器可以檢測數百ms的“H”和“L”電平，以及時鐘脈沖，但以數百μs至數十ns的單個脈沖，則需用存儲示波器或邏輯分析儀來檢測。

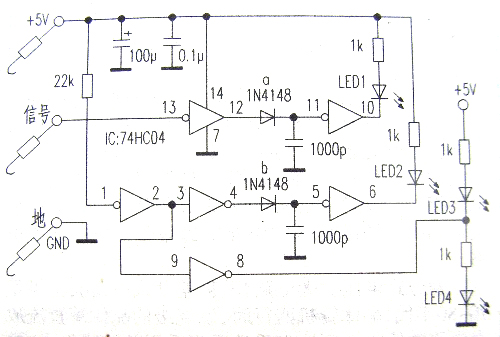

    本次制作的邏輯檢測器的設計目標是在高、低電平檢測的基礎上增加正、負脈沖的檢測功能。檢測器電路見圖1。整個電路采用了一只六反相器74HC04及四只發光二極管。

    圖1中的a、b部分即是為檢測正、負脈沖而增加的單穩多諧振蕩器，將數十ns的單個脈沖延時到人眼可分辨的程度。其原理是用輸入脈沖對1000p電容充電，充入的電荷將維持一段“H”的時間，從而使LED點亮。LED1用于指示負脈沖，LED2指示正脈沖；當輸入為時鐘脈沖時，這兩個LED都將連續閃亮。LED3用于低電平指示，LED4用于高電平指示。
    因?yàn)樵谳斎腚娐吩O(shè)有上拉電阻(22K)，所以可對應所有TTL電平。
    這個邏輯檢測器自身不設電源，而從被測電路獲取+5V電源。電源及信號的輸入最好選購專用的成品測試桿(帶伸縮鉤的)，若采用鱷魚夾或萬用表測試桿，容易造成被測電路短路。
    這個簡單的檢測器，在調試單片機時確認CS端子信號、或確認傳感器輸出信號的有無、或確認外界干擾對門電路的誤觸發等都可發揮作用。
