波輪洗衣機離合器是波輪洗衣機正常運行的一個重要部件。那么波輪洗衣機離合器是怎么樣的，它的部件有哪些，構造是怎么樣的？還有波輪洗衣機離合器的工作原理是怎么樣的。這些問題大家應該都想值得答案。下面小編就來介紹一下波輪洗衣機離合器的一些內容。

波輪洗衣機離合器

波輪洗衣機離合器——定義和構造配件

全自動洗衣機離合器全稱減速離合器，價格在90-180元，它由幾個同心軸組成，一般二到三個。離合過程由cpu-繼電器-撥叉-齒輪-抱璜控制，剎車部分是抱剎，動作過程也一樣，只是最后的位置不一樣而已。就是一個齒輪卡子,卡住那個齒輪大桶就不轉了就下邊的翻水輪轉,不卡的時候是整桶轉。洗衣機的離合器實現洗滌與脫水兩個功能的轉換。一般離合器是洗滌與脫水時速度相同

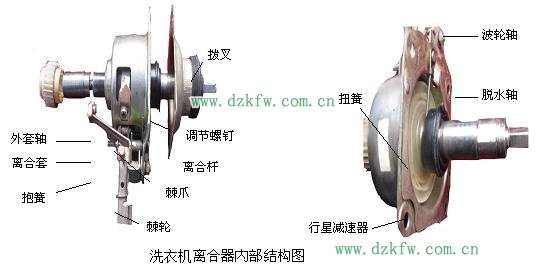

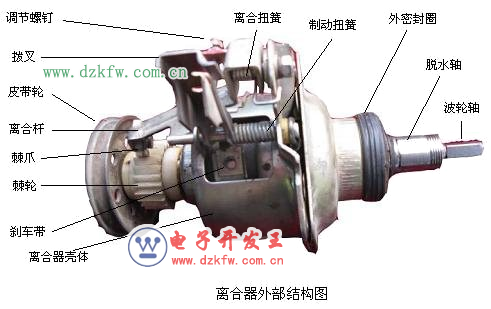

結構：上端洗滌軸與脫水軸是同心套裝結構。中間段安裝有剎車盤。下端固定有離合套和皮帶輪，離合套外面套抱簧，棘輪(齒輪)是套裝在抱簧外面的。  目前波輪全自動洗衣機通常使用減速離合器，減速離合器的的結構如圖1、圖2和圖3所示，它主要由波輪軸、脫水軸、扭簧、剎車帶、撥叉、離合桿、棘輪、棘爪、離合套、外套軸以及齒輪軸等組成。

波輪洗衣機離合器——工作原理介紹

原理：洗滌或停機時，棘爪(撥叉)將棘輪(齒輪)撥過一定角度，從而使抱簧與離合套松開，進入洗滌狀態，電機經過皮帶傳動，只帶動洗滌軸轉動；脫水時，棘爪將棘輪卡住，抱簧將離合套與脫水軸抱緊，從而使離合套與脫水軸同時轉動。扭簧在洗滌時，抱緊脫水軸，防止脫水桶旋轉。剎車鋼帶控制脫水后剎車。

減速離合器洗滌時撥輪低速轉動，脫水時，脫水桶高速旋轉；洗滌時，電機帶洗滌軸下段旋轉，通過行星減速器降速后傳給洗滌軸上半段，帶動撥輪旋轉。降速比為1／4.8。脫水時，抱簧將洗滌軸下段與脫水軸下段抱緊，運動經內齒圈直接傳給脫水軸的上半段，帶動脫水桶旋轉，此時行星減速器不工作。

好了，對于波輪洗衣機離合器相關內容的而一些介紹就到這里，看了上面的內容，相信對于波輪洗衣機離合器，大家的認識都比較深刻的吧。一般洗衣機出故障不能轉動的時候，要注意先注意一下波輪洗衣機離合器是否出了問題，然后維修就方便很多。
