隨著技術的不斷更新，現如今我們生活中電視都開始采用LVDS這一信號技術。那么LVDS究竟是什么呢？有哪些工作原理？

一、LVDS的定義

LVDS我們可以稱為是一種低電壓差分信號，主要就是一種低功耗、低誤碼率、低串?dāng)_和低輻射的差分信號技術。其中LVDS的核心技術主要是采用了一種非常低的電壓擺幅高速差來傳輸數據，實現點對點或者點對多的連接，傳輸?shù)慕橘|(zhì)一般是pcb連線或者平衡電纜。

二、LVDS的工作原理

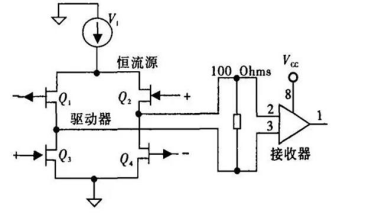

其源端驅動器由一個恒流源（通常約為3.5mA，最大不超過4mA）驅動一對差分信號線組成。接收端的接收器本身為高直流輸入阻抗，所以幾乎全部的驅動電流都流經100Ω的終端匹配電阻，并在接收器輸入端產生約350mV的電壓。當源端驅動狀態反轉變化時，流經匹配電阻的電流方向改變，于是在接收端產生高低邏輯狀態的變化。

為適應共模電壓的在寬范圍內的變化，一般情況下，LVDS的接收器輸入級還包括一個自動電平調整電路，該電路將共模電壓調整為一固定值，其后面是一個Schmitt觸發器，而且，為防止Scdhmitt觸發器不穩定，設計有一定的回滯特性，Schmitt后級才是差分放大器。

三、LVDS的特點

1. 傳順能力高：LVDS理論極限速率為1.923Gbps，恒流源模式、低擺幅輸出的工作模式?jīng)Q定著IVDS具有高速驅動能力。

2. 功率消耗低：LVDS采用的是一種CMOS工藝實現出來的，這種技術能夠有效的提供一種較低的靜態功耗狀態。簡單來說，LVDS的功率消耗是一種恒定狀態，方便很好的降低系統功耗。

3. 抗噪聲能力強：LVDS的噪聲采用的就是一種共模的方式在一對差分線上耦合出現，同時在接受其中相減。那么就可以很好的消除噪聲。

那么今天的介紹就分析到這里，相信大家對LVDS的也有了更深刻的了解。
