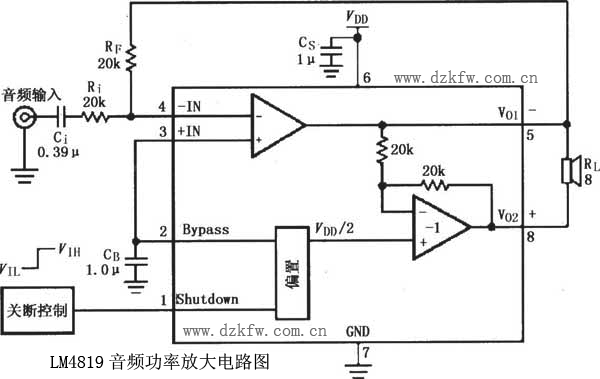

如圖所示為L(zhǎng)M4819的音頻功率放大電路。音頻信號輸人后，經過Ci、Ri耦合加到放大器的反相輸入端(4腳)，而放大器的同相輸入端(3腳)則交流接地，放大后的信號從5、8腳輸出。5、8腳之間接負載，如揚聲器，由此構成反相功率放大電路。為了避免出現關斷電流，Shutdown腳(1腳)應接VDD(關斷狀態)或接地(全功率工作狀態)，Shutdown腳不能懸浮)。
