會員注冊元件清單：
| 位號 | 名稱 | 規格 | 數量 |
| R1、R2、R3、R5 | 電阻 | 100k | 4 |
| R4 | 電阻 | 4.7k | 1 |
| R6 | 電阻 | 22 | 1 |
| RP | 電位器 | 2k | 1 |
| C1 | 電解電容 | 4.7uF | 1 |
| C2、C3 | 電解電容 | 33uF | 2 |
| C4、C5 | 電解電容 | 1000uF | 2 |
| C6、C7 | 滌綸電容 | 104 | 2 |
| D1、D2 | 二極管 | 1N4007 | 2 |
| X1 | 排針 | 2P | 1 |
| X2、X3 | 接線座 | 2P | 2 |
| IC | 集成電路 | TDA2030 | 1 |
| 散熱片含螺丁 | 1 | ||
| PCB板 | 1 |

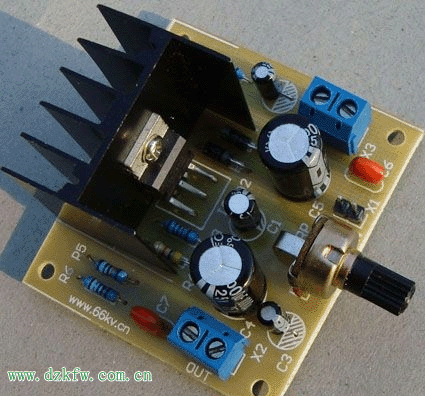

裝好的成品板：

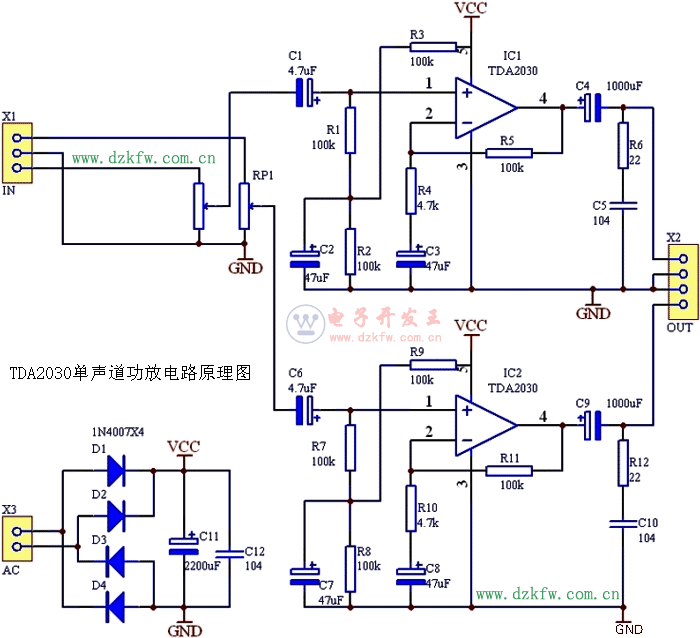

TDA2030單聲道功放套件
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-11-26
Tags：TDA2030,單道,功放,電路圖
