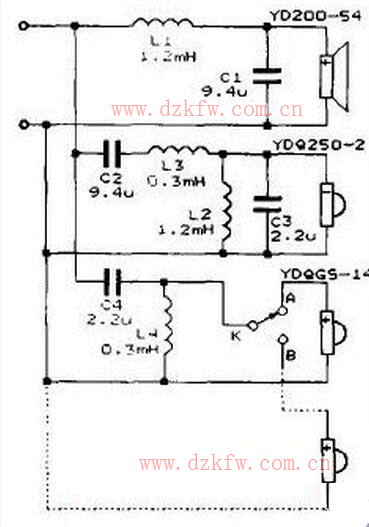

如下圖所示的是一款簡單的分頻器電路圖。其中L1與C1組成的低通濾波器將200-54的分頻點選在1.5kHz，這里將它的分頻點適當提高，主要是單元特性好，更重要是音頻的功率多半都集中在中低頻，適當提高低頻單元的截止頻率，可以充分發揮單元特長，給出的聲音將更加飽滿有力度。如果分頻點過低，不但喪失了單元優勢，反而還會加重中頻單元的負擔，引起振幅過載、失真增大等弊病。

　　雖然中頻單元的有效頻響寬達800Hz~10kHz，L2、L3與C2、C 3組成的帶通濾波器僅取其1.5~6kHz的一段頻帶，這也是它的黃金頻段。L4、C4構成的高通濾波器將YDQG5-14的分頻點定為6kHz，本單元的下限截止頻率也取得較高，將更加輕松自如地在高頻段發揮它的特長。由于合理的選擇分頻點，3個單元各自都工作在聲效率最高的頻帶，故系統的綜合靈敏度也要比各單元的平均特性靈敏度高出1~2dB.

　　此分頻器元件少，電路也很簡單，對于分頻電容器最起碼的要求是高頻特性好，耗損及容量誤差小。目前的聚丙烯CBB無極性電容器的耗損角正切值僅為0.08% ~0.1% ，高頻性能優異，體積小、無感、價廉，完全能勝任Hi-Fi系統分頻電路的需要。本音箱選用耐壓為63V的CBB21、CBB22電容器，9.4 uF的用2只4.7 uF的并聯即可。

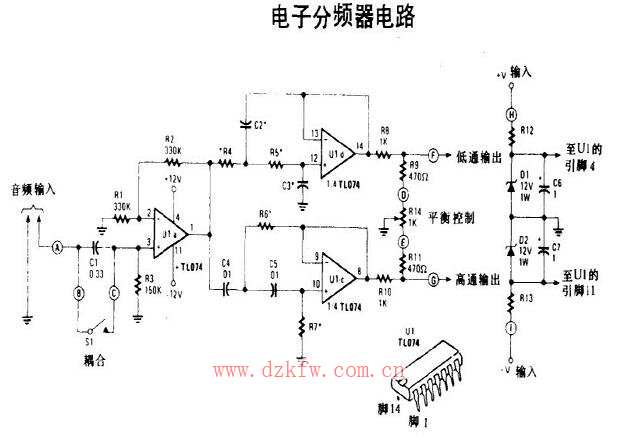

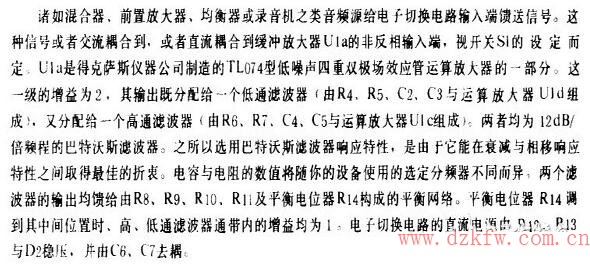

　　電子分頻器電路

　　詳細解析音箱分頻器電路圖

　　音箱分屏器是一種組合式濾波器，可以將不同頻段的聲音信號區分開來，分別給予放大，然后送到相應頻段的揚聲器中再進行重放，使各頻率的放音特性更加均衡一致。

　　音箱分頻器的作用

　　分頻器的功能則相當于音箱中的“大腦”，分頻器對音質的好壞起到了至關重要的作用。使用分頻器可以將高頻信號送到高音揚聲器中，低頻信號送到低音揚聲器中，使高、低頻信號各行其道，盡可能的發揮各自揚聲器的工作頻帶優勢，以保證不同工作頻段的揚聲器充分發揮，使各頻率的放音特性更加均衡。所以不難看出設計優良的分頻器能夠更好的發揮出單元的特性，來使得聲音發揮出更好的素質。

　　音箱分頻器的電路圖

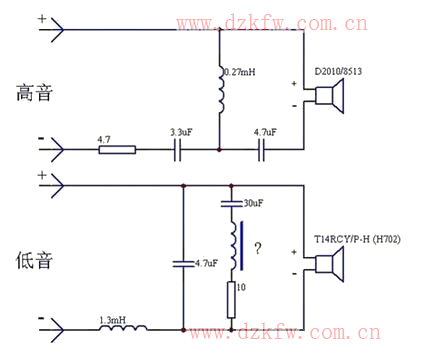

　　音箱分頻器電路圖設計參考方案一

　　從工作原理看，分頻器就是一個由電容器和電感線圈構成的濾波網。高音通道只讓高頻信號經過而阻止低頻信號；低音通道正好相反，只讓低音經過而阻止高頻信號；中音通道則是一個帶通濾波器，除了一低一高兩個分頻點之間的頻率能夠經過，高頻成分和低頻成分都將被阻止。

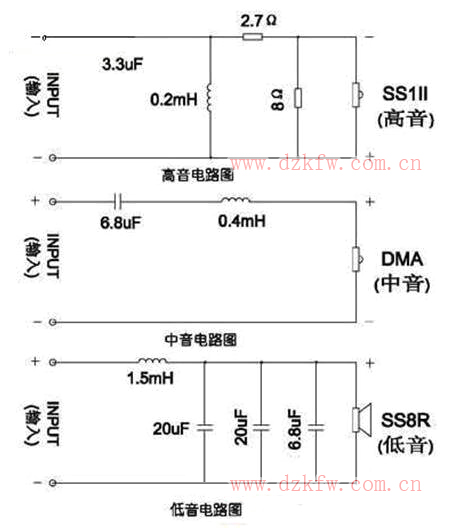

　　音箱分頻器電路圖設計參考方案二

　　音箱分頻器是通過內部的個濾波元件來對功放輸出的音樂信號進行處置，從而讓各單位特定頻率的訊號經過。音箱分頻器電路圖可以清楚的展示如何才能有效的根據喇叭單元的不同特性，通過優化組合使得各單位揚長避短，淋漓盡致地發揮各自應有的潛能。

　　在音箱分頻器電路圖設計過程中，如果需要均衡高、低音單元之間的靈活度差別，還可以參加衰減電阻；如果需要音箱的阻抗曲線心理平整一些，還可以增加有電阻、電容構成的阻抗補償網絡。

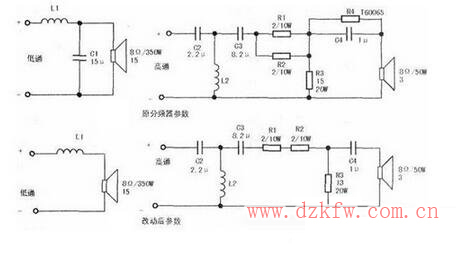

　　音箱三路分頻器電路圖

　　分頻器是音箱中的“大腦”，對音質的好壞至關重要。功放輸出的音樂訊號必須經過分頻器中的過濾波元件處理，讓各單元特定頻率的訊號通過。要科學、合理、嚴謹?shù)卦O(shè)計好音箱之分頻器，才能有效地修飾喇叭單元的不同特性，優化組合，使得各單元揚長避短，淋漓盡致地發揮出各自應有的潛能，使各頻段的頻響變得平滑、聲像相位準確，才能使高、中、低音播放出來的音樂層次分明、合拍、明朗、舒適、寬廣、自然的音質效果。

　　音箱分頻器是一種組合式濾波器，可以將聲音信號分成若干個頻段。音響的二路分頻器就是由一個高通濾波器和一個低通濾波器組成，而三路分頻則又增加了一個帶通濾波器。本文所介紹的是一款簡單的音箱三路分頻器電路圖，輸入端可接同一輸出端。如圖所示。
