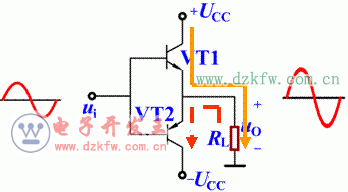

結構特點：VT1 和 VT2 分別是 NPN 和 PNP 管，兩管參數對稱，接成射極輸出器。

工作原理：當輸入信號 ui  = 0 時，兩管均不導通，無電流流過負載，輸出電壓 uo = 0。

當輸入信號 ui ≠ 0時:

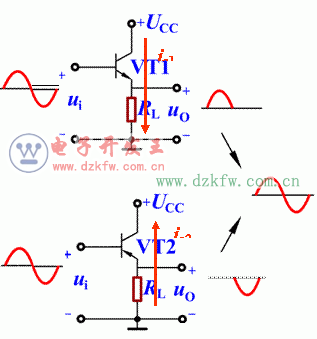

在 ui 正半周，VT1 發射結正偏導通，VT2 截止。

ic1自上而下流過負載，輸出 uo  的正半周。

在 ui 負半周， VT2 發射結正偏導通， VT1 截止。

ic2 自下而上流過負載，輸出 uo 的負半周。

可見在 ui 的整個周期內，兩管交替導通，負載上得到一個完整 波形。

結論：

兩管互補，工作性能對稱，各自導通半個周期，因而稱為互補對稱電路。

2. 最大輸出功率和效率

最大輸出功率 Pom
