（1）電路結構

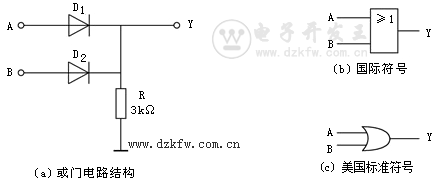

利用二極管的單向?qū)щ娦钥梢越M成二極管或門電路，電路結構如圖1（a）所示，圖1（b）(c)所示為與門的邏輯圖形符號。

圖1 二極管或門電路結構及邏輯符號

（2）工作原理

設電路的工作電壓V_CC=5V,A、B輸入端的高低電平分別為U_IH=5V，U_IL=0V，二極管D₁、D₂的導通壓降U_ON=0.7V。

①U_A=U_B=0V。此時二極管D₁、D₂都截止，U_Y=0V。

②U_A=0V，U_B=5V。此時二極管D₂導通，由于鉗位作用，U_Y=4.3V，D₁受反向電壓而截止。

③U_A=5V，U_B=0V。此時二極管D₁導通，U_Y=4.3V，D₂受反向電壓而截止。

④U_A=U_B=5V。此時二極管D₁、D₂都導通，U_Y=4.3V。

把上述分析結果歸納起來列入表1中，很容易看出它實現如下邏輯運算：

如果采用正邏輯，其邏輯真值表如表2所示。

增加一個輸入端和一個二極管，就可變成三輸入端或門。按此辦法可構成更多輸入端的或門。
