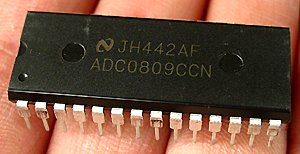

ADC0809是帶有8位A/D轉換器、8路多路開關以及微處理機兼容的控制邏輯的CMOS組件。它是逐次逼近式A/D轉換器，可以和單片機直接接口。
（1）ADC0809的內部邏輯結構

    由下圖可知，ADC0809由一個8路模擬開關、一個地址鎖存與譯碼器、一個A/D轉換器和一個三態輸出鎖存器組成。多路開關可選通8個模擬通道，允許8路模擬量分時輸入，共用A/D轉換器進行轉換。三態輸出鎖器用于鎖存A/D轉換完的數字量，當OE端為高電平時，才可以從三態輸出鎖存器取走轉換完的數據。

（2）． ADC0809引腳結構

ADC0809各腳功能如下：
D7-D0：8位數字量輸出引腳。
IN0-IN7：8位模擬量輸入引腳。
VCC：+5V工作電壓。
GND：地。
REF（+）：參考電壓正端。
REF（-）：參考電壓負端。
START：A/D轉換啟動信號輸入端。
ALE：地址鎖存允許信號輸入端。
（以上兩種信號用于啟動A/D轉換）.
EOC：轉換結束信號輸出引腳，開始轉換時為低電平，當轉換結束時為高電平。
OE：輸出允許控制端，用以打開三態數據輸出鎖存器。
CLK：時鐘信號輸入端（一般為500KHz）。
A、B、C：地址輸入線。

    ADC0809對輸入模擬量要求：信號單極性，電壓范圍是0－5V，若信號太小，必須進行放大；輸入的模擬量在轉換過程中應該保持不變，如若模擬量變化太快，則需在輸入前增加采樣保持電路。

地址輸入和控制線：4條

    ALE為地址鎖存允許輸入線，高電平有效。當ALE線為高電平時，地址鎖存與譯碼器將A，B，C三條地址線的地址信號進行鎖存，經譯碼后被選中的通道的模擬量進轉換器進行轉換。A，B和C為地址輸入線，用于選通IN0－IN7上的一路模擬量輸入。通道選擇表如下表所示。

    ST為轉換啟動信號。當ST上跳沿時，所有內部寄存器清零；下跳沿時，開始進行A/D轉換；在轉換期間，ST應保持低電平。EOC為轉換結束信號。當EOC為高電平時，表明轉換結束；否則，表明正在進行A/D轉換。OE為輸出允許信號，用于控制三條輸出鎖存器向單片機輸出轉換得到的數據。OE＝1，輸出轉換得到的數據；OE＝0，輸出數據線呈高阻狀態。D7－D0為數字量輸出線。

CLK為時鐘輸入信號線。因ADC0809的內部沒有時鐘電路，所需時鐘信號必須由外界提供，通常使用頻率為500KHZ，

VREF（＋），VREF（－）為參考電壓輸入。

2． ADC0809應用說明

（1）． ADC0809內部帶有輸出鎖存器，可以與AT89S51單片機直接相連。

（2）． 初始化時，使ST和OE信號全為低電平。

（3）． 送要轉換的哪一通道的地址到A，B，C端口上。

（4）． 在ST端給出一個至少有100ns寬的正脈沖信號。

（5）． 是否轉換完畢，我們根據EOC信號來判斷。

（6）． 當EOC變?yōu)楦唠娖綍r，這時給OE為高電平，轉換的數據就輸出給單片機了。

3． 實驗任務

如下圖所示，從ADC0809的通道IN3輸入0－5V之間的模擬量，通過ADC0809轉換成數字量在數碼管上以十進制形成顯示出來。ADC0809的VREF接＋5V電壓。

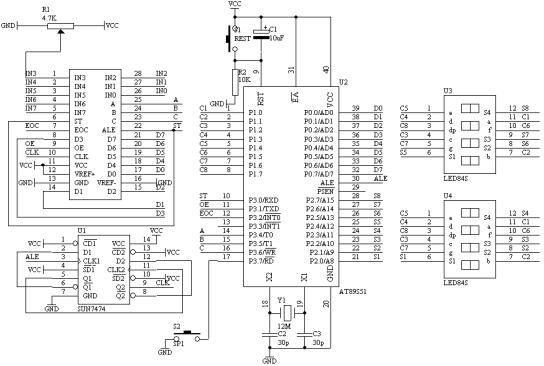

4． ADC0809應用電路原理圖

6． 程序設計內容

（1）． 進行A/D轉換時，采用查詢EOC的標志信號來檢測A/D轉換是否完畢，若完畢則把數據通過P0端口讀入，經過數據處理之后在數碼管上顯示。

（2）． 進行A/D轉換之前，要啟動轉換的方法：

ABC＝110選擇第三通道

ST＝0，ST＝1，ST＝0產生啟動轉換的正脈沖信號 .

C語言源程序
#include
unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,
　0xef,0xdf,0xbf,0x7f};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,0x00};
unsigned char dispbuf[8]={10,10,10,10,10,0,0,0};
unsigned char dispcount;

sbit ST="P3"^0;
sbit OE="P3"^1;
sbit EOC="P3"^2;
unsigned char channel="0xbc";//IN3
unsigned char getdata;

void main(void)
{
TMOD=0x01;
TH0=(65536-4000)/256;
TL0=(65536-4000)%256;
TR0=1;
ET0=1;
EA=1;

P3=channel;

while(1)
{
ST=0;
ST=1;
ST=0;
while(EOC==0);
OE=1;
getdata=P0;
OE=0;
dispbuf[2]=getdata/100;
getdata=getdata%10;
dispbuf[1]=getdata/10;
dispbuf[0]=getdata%10;
}
}

void t0(void) interrupt 1 using 0
{
TH0=(65536-4000)/256;
TL0=(65536-4000)%256;
P1=dispcode[dispbuf[dispcount]];
P2=dispbitcode[dispcount];
dispcount++;
if(dispcount==8)
{
dispcount=0;
}
