Fosl = 0.45/RC

COM ：模擬信號公共端，簡稱“模擬地”，使 用時一般與輸入信號的負端以及基準電壓的負極相連。
TEST ：測試端，該端經過500歐姆電阻接至邏輯電路的公共地，故也稱“邏輯地”或“數字地”。
VREF＋ VREF- ：基準電壓正負端。
CREF：外接基準電容端。
INT：27是一個積分電容器，必須選擇溫度系數小不致使積分器的輸入電壓產生漂移現象的元件
IN＋和IN- ：模擬量輸入端，分別接輸入信號的正端和負端。
AZ：積分器和比較器的反向輸入端，接自動調零電容CAz 。如果應用在200mV滿刻度的場合是使用0.47μF，而2V滿刻度是0.047μF。
BUF：緩沖放大器輸出端，接積分電阻Rint。其輸出級的無功電流( idling current )是100μA，而緩沖器與積分器能夠供給20μA的驅動電流，從此腳接一個Rint至積分電容器，其值在滿刻度200mV時選用47K，而2V滿刻度則使用470K。

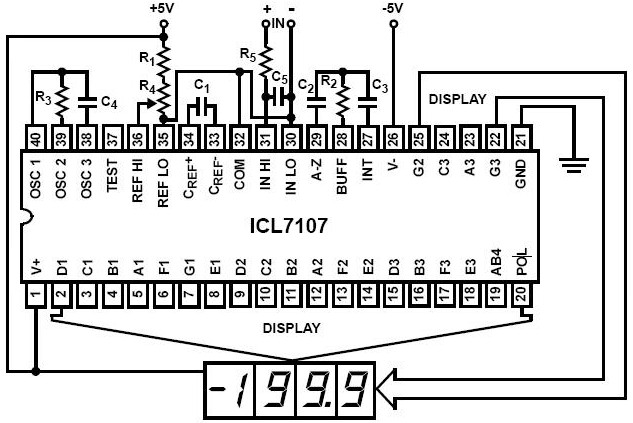

                         圖1 ICL7107的引腳圖及典型電路。
