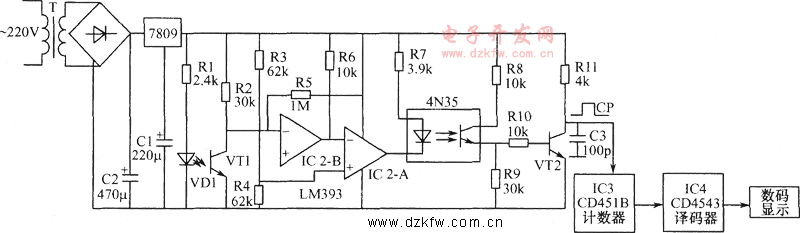

當有物體通過紅外發光二極管VD1和接收管VT1之間，紅外線被擋住，VT1截止，IC2-A的1腳輸出高電平，4N35截止，VT2截止，VT2集電極輸出高電平，故當有物體通過VT1時，便在VT2集電極上輸出計數脈沖信號，該信號送到十進制計數器，再送到譯碼顯示電路，顯示出相應的數據。

當光敏三極管VT1接收到紅外發光二極管射來的紅外光線時，VT1導通，比較器IC2-B的反相輸入端6腳為低電平，7腳輸出高電平，加到比較器IC2-A的反相輸入端，使1腳輸出低電平，則光電耦合器4N35內的發光管點亮，對應的光敏管導通，三極管VT2也導通，VT2集電極輸出低電平。
