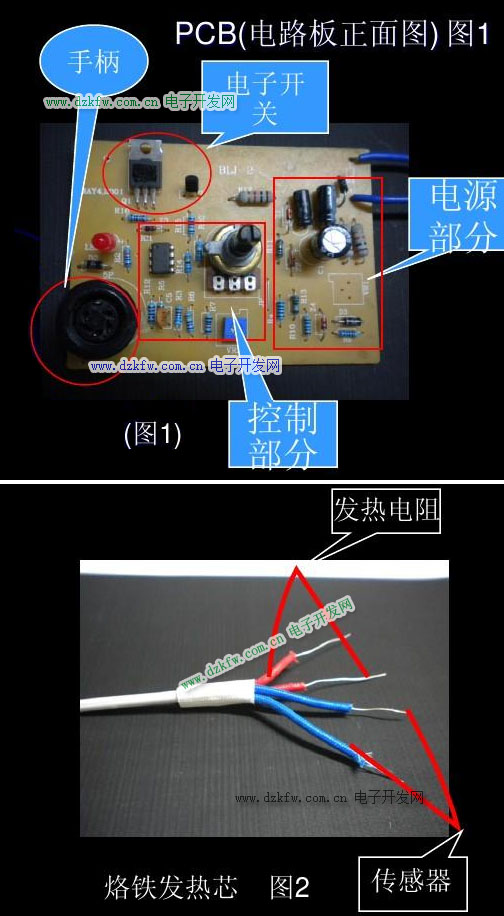

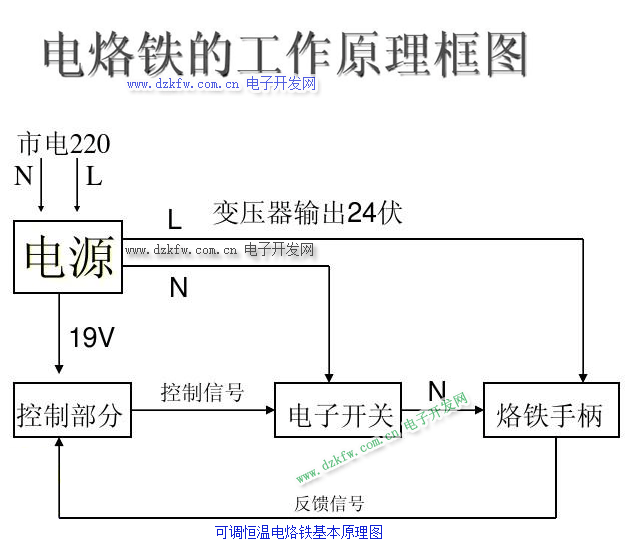

恒溫電烙鐵基本原理圖：

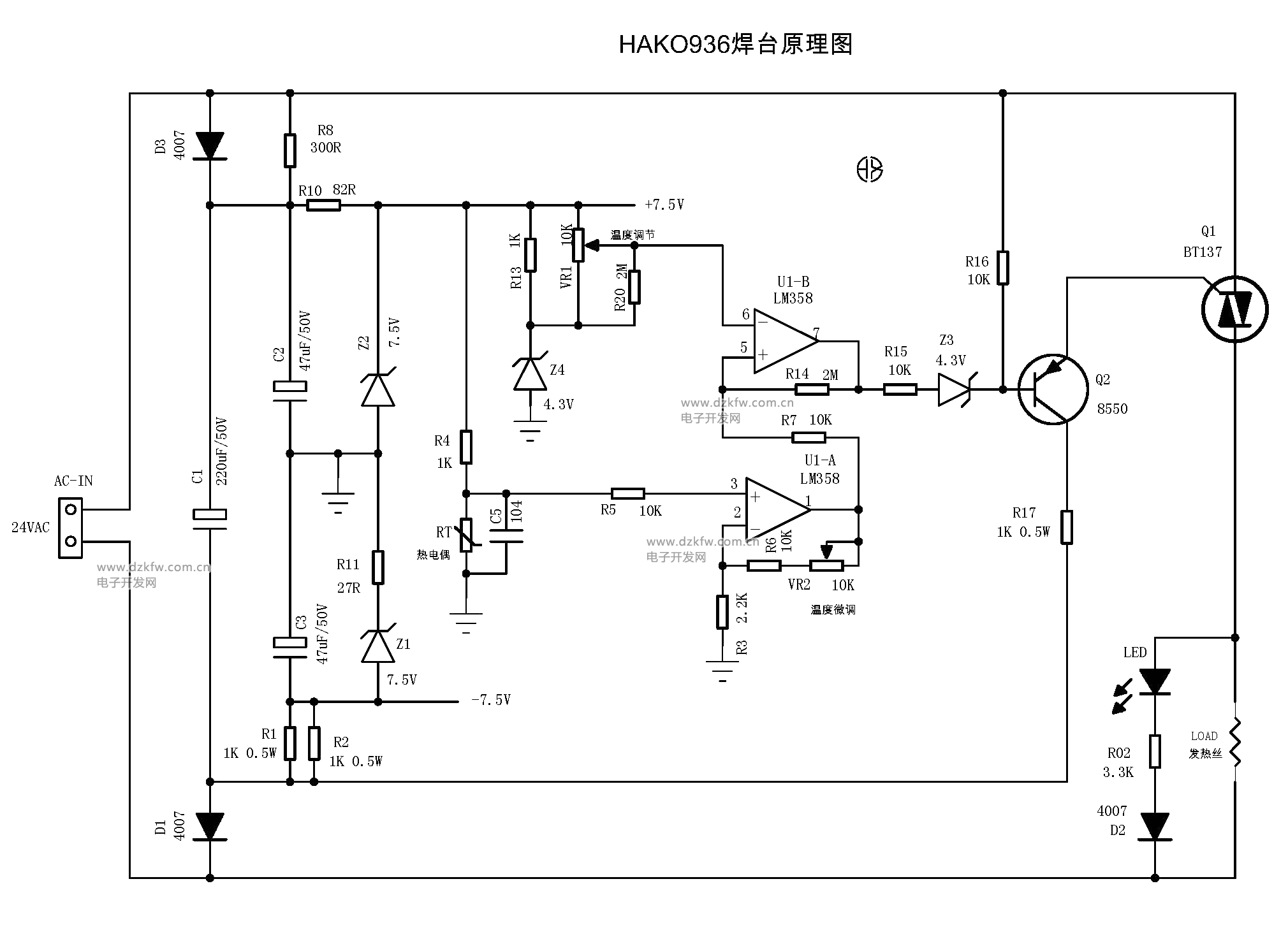

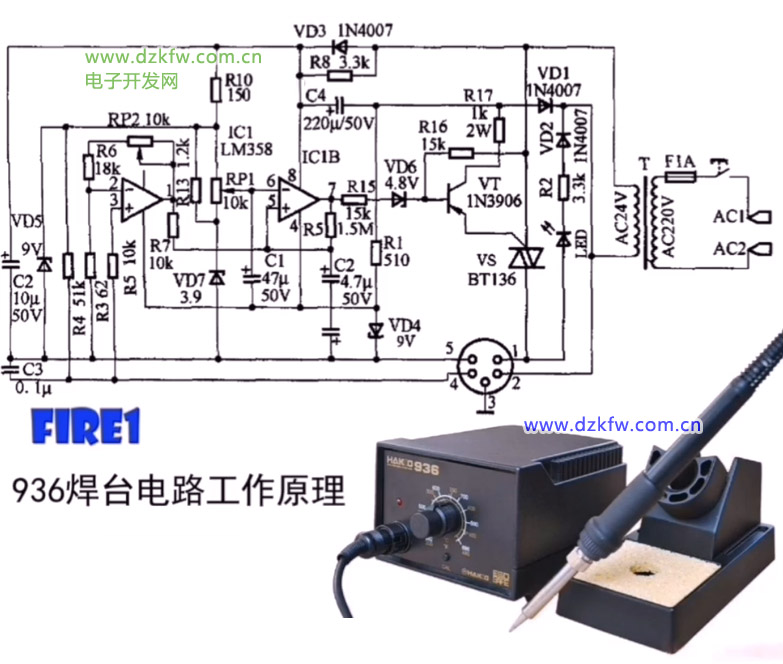

HAKO936焊臺用量很大，現在市場上出售的基本上是LM358方案的，網上的原理圖有各種版本，但都存在不同程度的錯誤，而且讀懂困難。我按實物繪制了一份原理圖，容易看懂，方便修理。可以在現有的基礎上輕而易舉的改成電池供電，方便野外等特殊環境下使用。下圖是HAKO936原理圖：

電烙鐵里面是用熱電偶來做檢測溫度的,熱電偶是個發電器件,加熱時會產生電壓幾十到幾百毫伏這樣子.

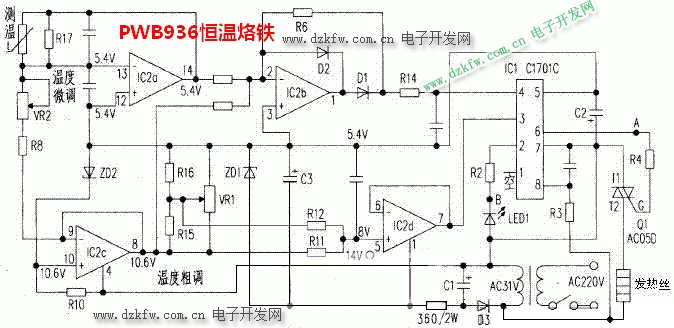

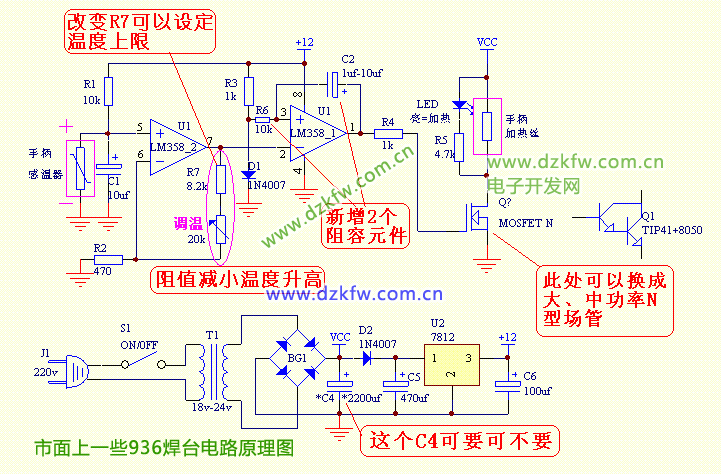

市面上其他936焊臺的電路圖大體類似，都是采用LM358比較器進行溫度恒溫反饋控制的。電烙鐵電路圖如下：

上圖中電烙鐵連接頭的4號和5號管腳為溫度反饋端子，1號和2號管腳為電烙鐵發熱體的接線端子。

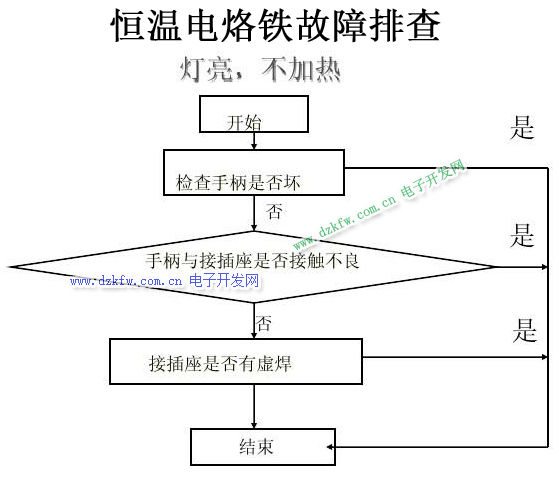

恒溫電烙鐵故障排查：
