電吹風是一種美容電器，論其品牌、型號很多，論其外形大同小異，結構及工作原理基本相同。 本文介紹的電吹風為直流電機兩擋調溫，也是目前市場最流行的一種。

一、結構與特點

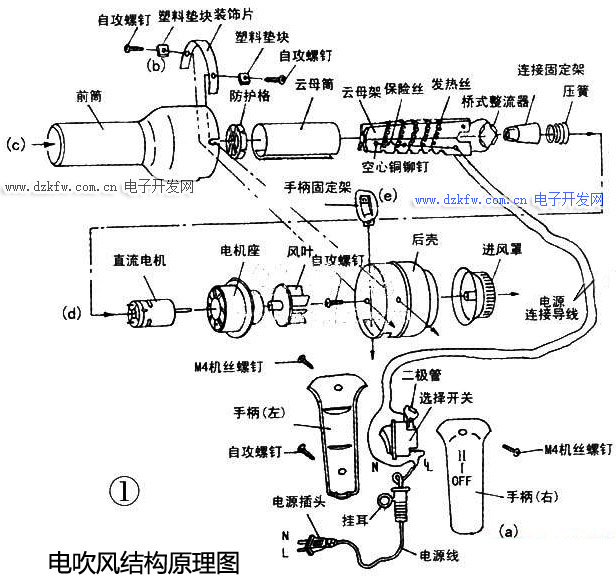

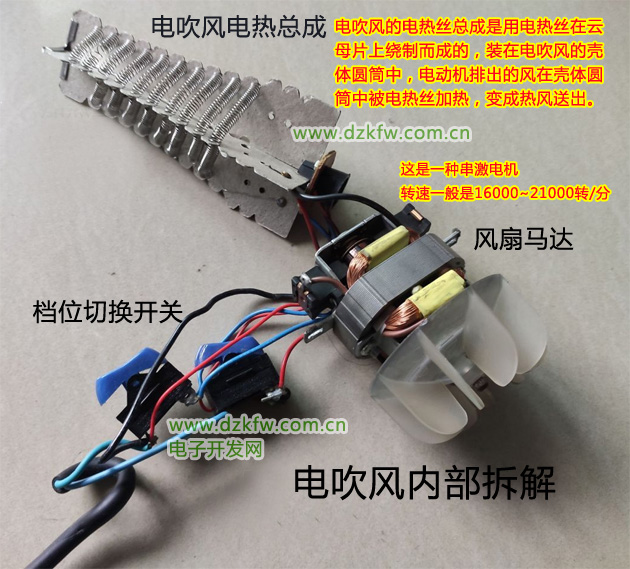

        電吹風按電機電源分為直流電機和交流電機兩類；按調溫方式分為兩擋調溫和無級調溫兩類。我們現在介紹的電吹風為直流電機兩擋調溫，也是目前市場最流行的一種。電吹風整機結構分解圖如下圖1所示，由電鍍的前筒和后殼、發熱芯、橋式整流器、直流電機、風葉、選擇開關、手柄和電源線等組成。這類電吹風的特點是高低兩擋調溫．轉速高．風量大，使用壽命取決于直流電機性能和質量。

二、電路原理

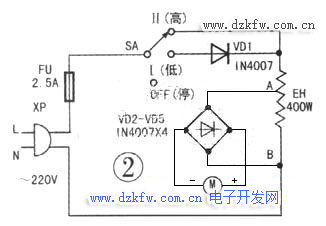

         兩擋調溫電吹風電路原理如下圖2所示。電路中，XP為電源插頭，F(xiàn)U為保險絲，SA為選擇開關，VD1為半波整流管，EH為發熱絲(400W)，VD2～VD5為橋式整流器，M為直流電機。將XP插進市電插座，SA置于Ⅱ(高)擋時，EH以全功率加熱。通過發熱絲抽頭降壓，經VD2～VD5橋式整流獲得約14v直流電壓供M工作。直流電機M高速轉動，驅動風葉轉動，空氣由進風罩進入，經發熱絲加熱的空氣由前筒吹出熱風。此擋溫度高，風量大。SA置于I(低)擋時，電源經VD1半波整流向EH、M供電，此擋溫度、風量減半。SA置于OFF(停)擋，切斷電源，電吹風停止工作。

三、組裝與拆卸

     電吹風結構比較簡單，但也有其特殊之處，初學者維修電吹風，應該重視拆卸方法，否則會損壞元器件。
    1．用十字改錐擰出手柄上2支M4螺絲釘和1支自攻螺釘，左、右手柄即能打開，選擇開關、電源線即可移出，如圖1(a)所示。
    2．用十字改錐擰出裝飾片左、右方2支自攻螺釘，卸下左右塑料墊塊，即可卸下裝飾片，如圖1(b)所示。
    3．小心拔出前筒，然后用尖嘴鑷子夾出云母筒和防護格。用電烙鐵焊下電源連接導線后，再用尖嘴鑷子拔出發熱芯兩根電源連接導線。用電烙鐵焊開整流器與直流電機兩引片的焊點，即可拆下發熱芯、整流器、連接固定架和壓簧，如圖1(c)所示。
    4．拔出電機座后，拔出風葉，即可拆出直流電機；用十字改錐擰出后殼中央的自攻螺釘，即可拆下進風罩，如圖1(d)所示。
    5．垂直地拔出手柄固定架，如圖1(e)所示。注意，手柄固定架內藏兩個M4六角螺母，不要丟失。
    6．修理后，按1～5點逆順序裝好電吹風。
     云母筒和云母骨架是用人造云母片制成，質地很脆，必須輕力拆裝，防止折斷壓碎。同時，細小零件需保管好，不要丟失，以免裝配發生困難。

四、故障維修

1、通電后不工作。
    分析維修：此故障多是電路相關元器件斷路或損壞所致。先不拆機檢查，將選擇開關SA置于Ⅱ擋，用萬用表Rxl擋測量電源插頭XP的兩腳，正常的在路電阻約121Ω，若電阻為無窮大，說明電路有斷路故障。電源插頭插腳銹蝕氧化、電源線內部銅導線折斷、保險絲熔斷、選擇開關觸點氧化不導通、發熱絲燒斷都會引發該故障。由于使用不當，經常拉扯電源線拔離插頭，電源插頭根部斷線屢見不鮮。按圖1(a)拆開手柄，用萬用表測量電源線兩端L - L、N - N的通斷，發現L線不通，說明電源線斷線。用規格6A／250V電源線更換．故障即排除。
    另一個故障原因是發熱絲燒斷。燒斷多發生在發熱絲密圈處。因?yàn)槊苋Ω邷責霟幔�長期發熱引發燒斷機會最多。用牙簽撥弄發熱圈即可找到斷頭。若斷頭只有一處，用小刀刮凈斷頭氧化物，將兩斷絞合起來，絞合有效長度不小于10mm，然后將斷頭送入云母骨架內，不要碰觸相鄰發熱圈，將過密發熱圈適當調整疏一點。用萬用表電阻擋復測電阻與原電阻相差少許，就不影響使用。如果有多處斷頭，說明發熱絲嚴重?zé)龎模�需更換新的發熱絲。購鎳鉻型400W電爐發熱絲，捏住發熱絲兩端引線，將其拉長至500mm，這樣拉發熱絲，發熱圈疏密度一致。千萬不要分段拉長發熱絲，那樣會造成一疏一密，過密的發熱圈易重蹈覆轍。
    安裝發熱絲時，先將發熱絲一端引線纏入云母骨架小頭的空心銅鉚釘，然后順時針將發熱絲繞入云母骨架每瓣的半圓槽內，繞時稍用力拉緊發熱絲，直到26Ω處抽頭接到空心銅鉚釘，這段發熱絲作為電機工作電源。最后將發熱絲末端引線纏入云母骨架大頭的空心銅鉚釘內。將電源連接導線、整流器焊好，按圖1裝好發熱芯，用萬用表復測發熱絲電阻正常，即可投入使用。
2、能發熱，但無熱風送出。
    分析維修：遇此故障應馬上關斷電源，停止使用電吹風，否則由于空氣不流通。導致機溫升高而燒壞各種元器件。
    從故障現象分析，引起故障的原因有：
    （1）、降壓發熱絲燒斷或引線接觸不良。將萬用表置于Rxl擋測量降壓發熱絲，正常電阻約26Ω，若電阻無窮大，不是引線松脫就是發熱絲燒斷。若是前者引起故障，將引線纏緊空心銅鉚釘后，壓牢鉚釘即可。若是后者引起故障，按上例方法更換發熱絲。

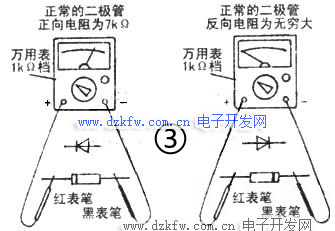

    （2）、橋式整流器擊穿燒壞。按圖1(c)拆出發熱芯，不必焊下二極管。將萬用表置于Rx1k擋，分別測量VD2～VD5正向電阻和反向電阻，測量方法如圖3所示，測量過程中發現VD2-VD5均擊穿開路，導致無14V直流電壓而引起所述故障。用4支1A/1000V(1N4007)硅整流二極管按圖4連接，整流器正端接直流電機“+”端，負端接直流電機“-”端。通電試機，電吹風正常吹熱風，故障排除。


    （3）、直流電機的一只或兩只碳刷磨損。碳刷磨損后就會與電機整流環接觸不良，引起所述故障。焊開整流器VD2-VD5與直流電機M連接焊點，用萬用表Rxl擋測量直流電機兩端，正常電阻為4．5-5Ω，若電阻無窮大，說明碳刷嚴重磨損。
    （4）、直流電機轉動，但風葉不轉。首先檢查風葉安裝是否正常，若葉片變形被卡，重新安裝或整形葉片即可。若葉片正常，多是風葉軸孔內徑變大、與電機轉軸打滑引起所述故障。將風葉放在將近沸騰的熱水浸泡片刻，待其稍軟后用手捏壓軸孔外緣，使內徑稍變小，靜置冷卻到常溫后壓入電機轉軸，試?yán)�風葉手感配合牢固。通電試機，風葉恢復轉動，故障排除。
3、選擇開關置于I擋吹熱風，置于Ⅱ擋不吹熱風。
    分析維修：選擇開關置于I擋吹熱風，說明電吹風電路正常。置于Ⅱ擋不吹熱風，多是選擇開關SA本身有故障。SA觸點放電拉弧加上大電流通過，容易引發觸點燒蝕，造成接觸不良或不導通，引起所述故障。拆出開關，用小號改錐插入開關外殼兩側，撬出按鈕。注意，撬按鈕時需用食指擋住按鈕，
防止按鈕的兩顆小鋼珠飛掉。觀察觸點若輕度燒蝕的，用細砂紙打磨觸點，仍可繼續使用，嚴重?zé)�蝕且外殼烤焦變形的，需更換6M/250V船型三擋開關。
4、選擇開關置于Ⅱ擋吹熱風，置于I擋不吹熱風。
    分析維修：從故障現象分析，多是開關Ⅱ擋觸點接觸不良或半波整流管VD1擊穿開路所致。拆開開關，用細砂紙打磨I擋觸點，故障即排除。VD1焊在選擇開關Ⅱ、I擋引片上，用萬用表測量擊穿的，用1N4007硅整流二極管更換，故障即排除。

五、注意事項

    正確使用電吹風，可以減少故障，并可延長使用壽命。
1．不要拉扯電源線以拔離電源插頭，否則會使電源線折斷。
    2．不要在浴室內使用電吹風，以免潮濕空氣進入機內而引發故障或產生漏電。
    3．切勿用紙片或布擋住進風口或出風口，否則電吹風溫度在數秒鐘急升，高溫?zé)龎脑�器件�?nbsp;
    4．使用過程中無熱風吹出時，應馬上關機，排除故障后方可繼續使用。
