MPI下載協議

MPI（協議）下載對應的電氣口是485口（硬件）。需要用到USB-485西門子專用編程電纜。

Profibus-DP下載協議

DP（協議）下載對應的電氣口也是485口（硬件）。同樣需要用到USB-485西門子專用編程電纜。

電氣接口和MPI的485電氣接口一樣（有時候是同一個）。

TCP/IP下載協議

TCP/IP（協議）下載對應的電氣口是網卡（RJ45）（硬件）。用到普通網線連接即可。

舉例

例如：CPU 315-2 PN/DP 300系列CPU,有兩種口PN和DP口。

PN對應網線口，支持TCP/IP下載協議。

DP對應485口，支持MPI和·Profibus-DP兩種下載協議。

MPI下載過程軟件配置如下

然后--連上300編程電纜在選項--設置PG/PC接口--為使用的接口分配參數（選中MPI）--確定--即可下載。

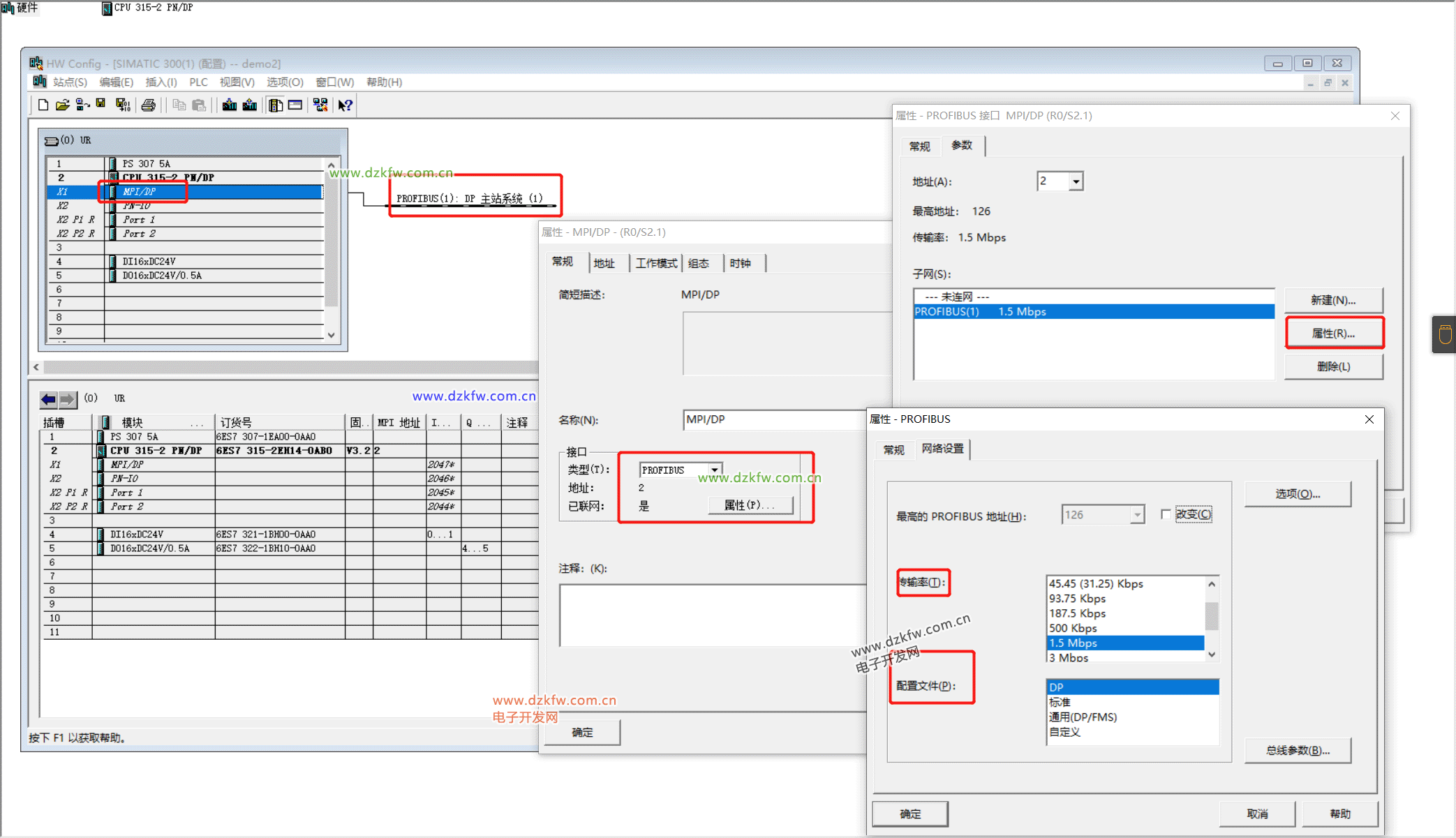

Profibus-DP下載過程軟件配置如下

其他過程如MPI。

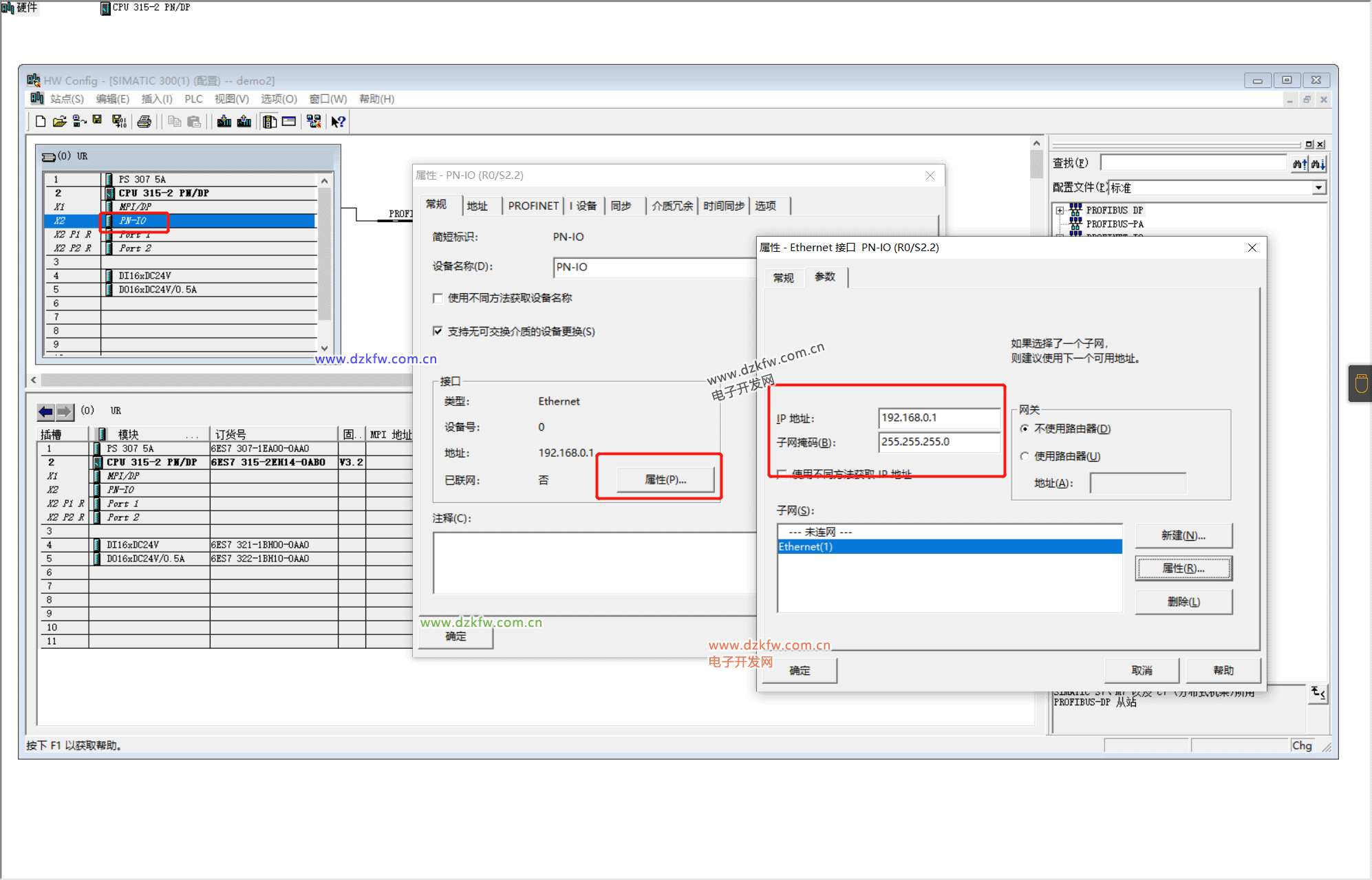

TCP/IP下載過程軟件配置如下

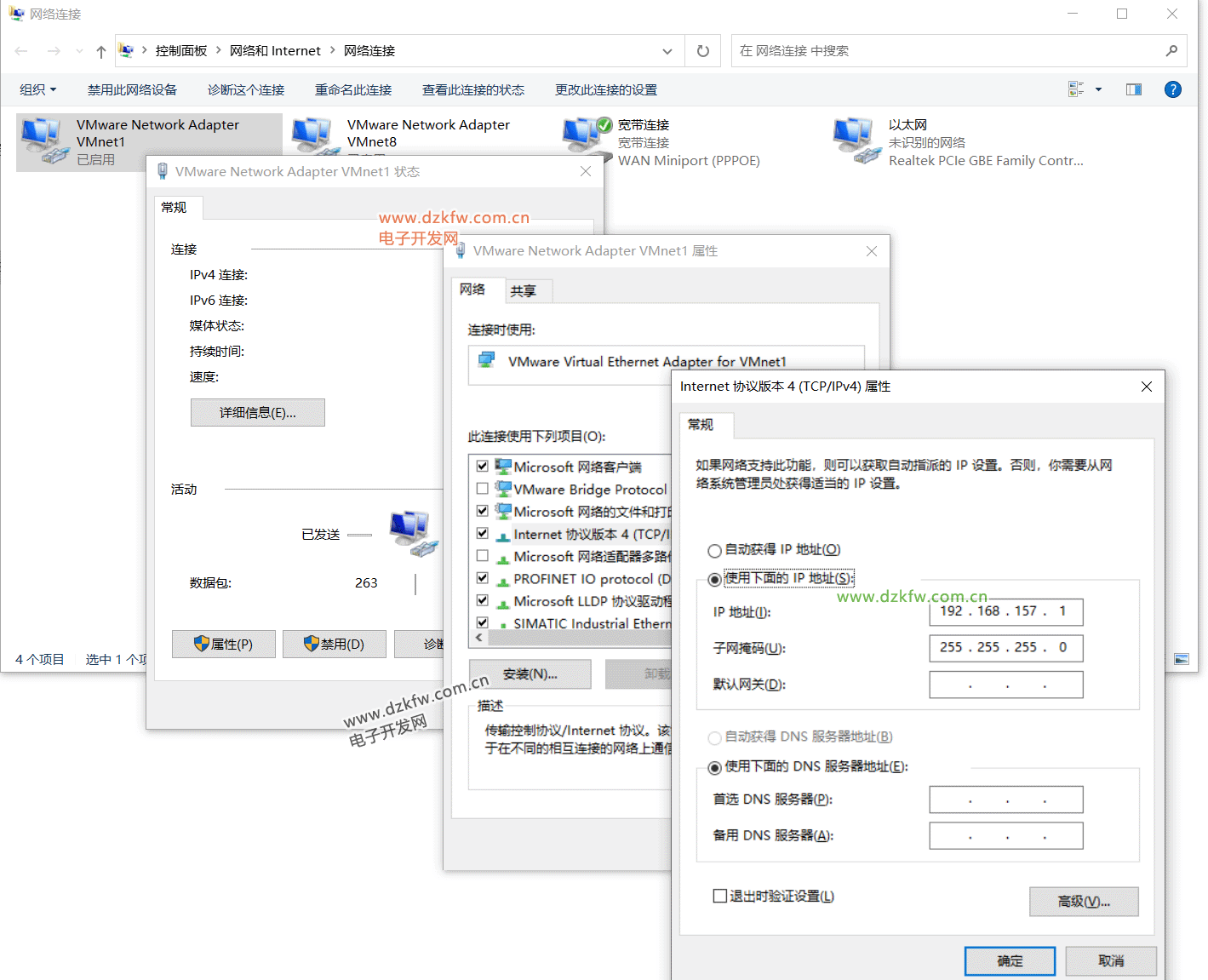

網絡適配器中更改的IP地址需要與TCP/IP配置中的IP地址前三位保持一樣，第四位不同 ，其他配置和MPI一致。

其他問題

1. 新plc在用DP協議下載前，首先用MPI下載一次，下載過程中必須同時在軟件中建立MPI和DP兩個下載網絡，之后再用DP下載。TCP/IP不影響

2. 舊的PLC需要先將PLC中的程序下載到PC中備份（此文件可以看出下載協議和傳輸速率）
