STEP7 中S7-200SMART  PLC的PWM輸出向?qū)?/h1>

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2024/8/28

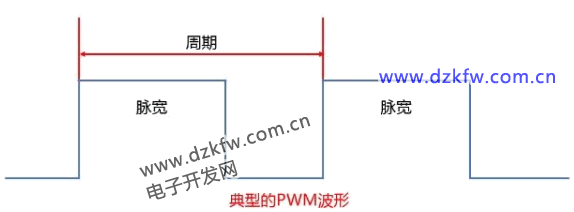

S7-200 SMART CPU 提供脈沖寬度調制功能（PWM），使用向?qū)Щ蛱厥饧拇嫫鳎⊿M）控制CPU集成的高速輸出點，最多可實現三路PWM輸出，三個輸出點分別為Q0.0、Q0.1和Q0.3。PWM是指占空比可變、周期固定的脈沖。

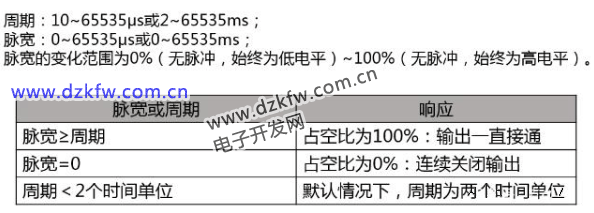

PWM輸出以指定頻率（循環時間）啟動之后將連續運行。脈寬則根據所需要的控制要求而變化。占空比可表示為周期的百分比或?qū)��?yīng)于脈沖寬度的時間值。





如何使用向?qū)ЫM態設置PWM



除了直接使用設置特殊寄存器發送PWM，還可以使用軟件中提供的向?qū)АＯ旅媸褂脗�具體的例子來說明如何使用向?qū)гO(shè)置PWM。假設發送的脈沖周期為100ms，脈沖寬度為50ms，使用Q0.0發送PWM。具體組態步驟如下所述。

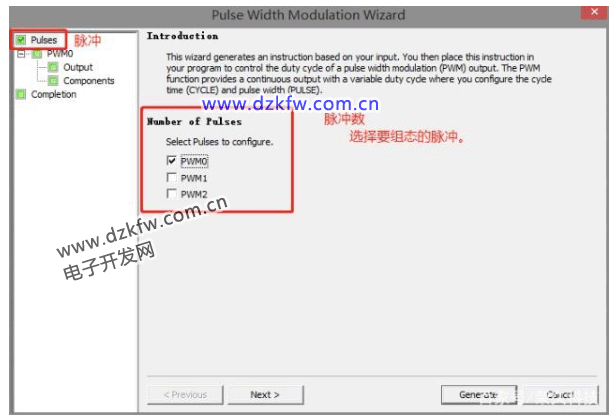

1、首先，在“工具”菜單功能區選擇PWM，彈出向?qū)ЫM態界面，然后激活PWM0。S7-200 SMART總共支持3個PWM輸出。

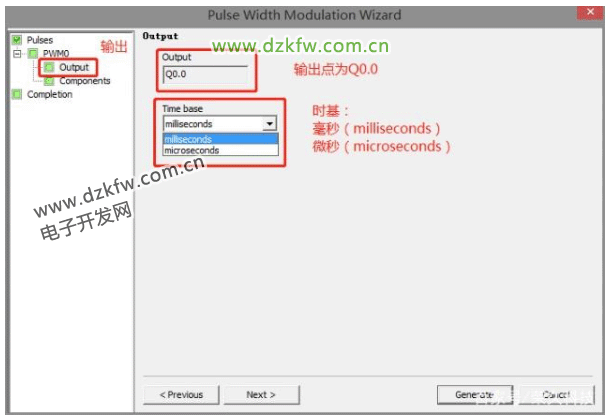

2、選擇脈沖的時基為毫秒或者微秒。

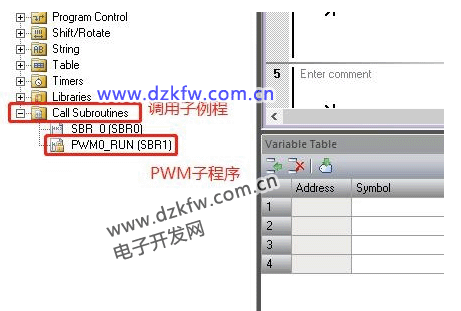

3、時基組態完畢，單擊“生成”按鈕（Generate），會生成一個名為PWM0_RUN 子程序，在項目樹的調用子程序文件夾中可以找到此子程序。



4、調用生成的程序塊

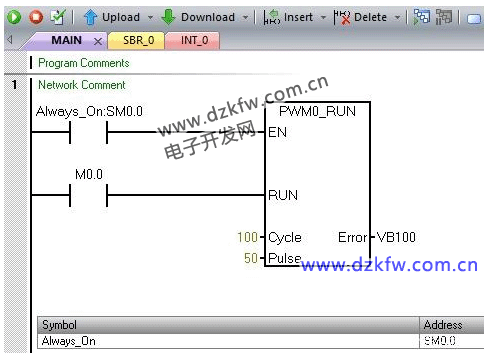

調用PWM0_RUN，設置Cycle（周期）=100，Pulse（脈沖寬度，注：Pulse中文直譯為脈沖的意思，但此處需翻譯為脈寬，Pulse Width）=50，觸發M0.0后，Q0.0就會輸出周期為100ms、占空比為50%的連續方波。
