S7-300是微型PLC系統，專為中、小規模的性能要求設計。它提供了各種性能的模塊，能夠很好地滿足和適應自動化控制任務。S7-300的特點包括簡單實用的分布式結構和多界面網絡能力，使得其應用非常靈活。此外，它的操作方便，設計簡單，不含風扇，并且能夠在任務增加時順利擴展。S7-300還提供了大量的集成功能，使其功能非常強勁。為了滿足工廠日益增加的安全需求，S7-300還提供了故障安全型自動化系統，基于S7-300，
可以連接配有安全型模塊的附加ET 200s和ET 200M分布式I/O設備，通過采用PROFIBus DP進行安全相關通信。S7-300是西門子已有產品線的組成部分，一般情況下，將會一直供應到2023年，并以備件形式另外供應10年.

S7-300的接口模塊用于多機架配置時連接主機架(CR)和擴展機架(ER)，通過分布式的主機架和3個擴展機架，最多可以配置32個信號模塊、功能模塊和通信處理器。S7-300還支持多種通信協議，包括點到點連接、PROFIBUS9、工業以太網a等，提供了強大的連網能力.

綜上所述，S7-300是一款設計用于中、小規模應用的微型PLC系統，它以其模塊化、無風扇設計、易于實現分布式結構以及方便的操作，成為了中、低端應用中各種不同任務的經濟、用戶友好的解決方案.

S7-300編程軟件有兩種類型：

1、 TIA Portal是Siemens提供的一款集成開發環境，它可以用于開發和編程多種Siemens PLC系列，包括S7-300。TIA Portal提供了更多功能和工具，以提高PLC程序的開發和調試效率。

2、 SIMATIC STEP 7 概述
SIMATIC STEP 7作為一款成熟的編程軟件，其設計初衷是為了提高PLC編程和調試的效率。軟件界面友好，操作直觀，即便是初學者也可以通過官方的教程或網絡資源較快上手。軟件支持模塊化的程序設計，方便工程師對程序進行組織和管理。

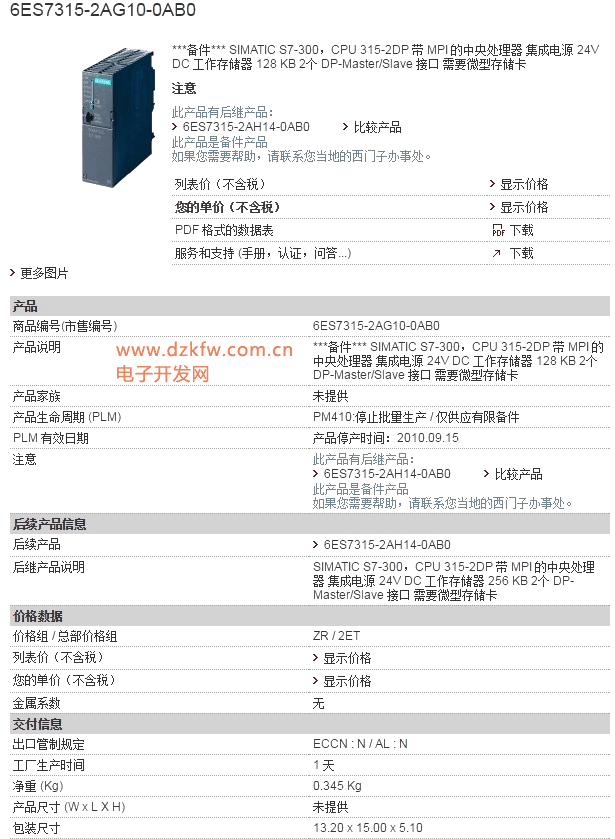

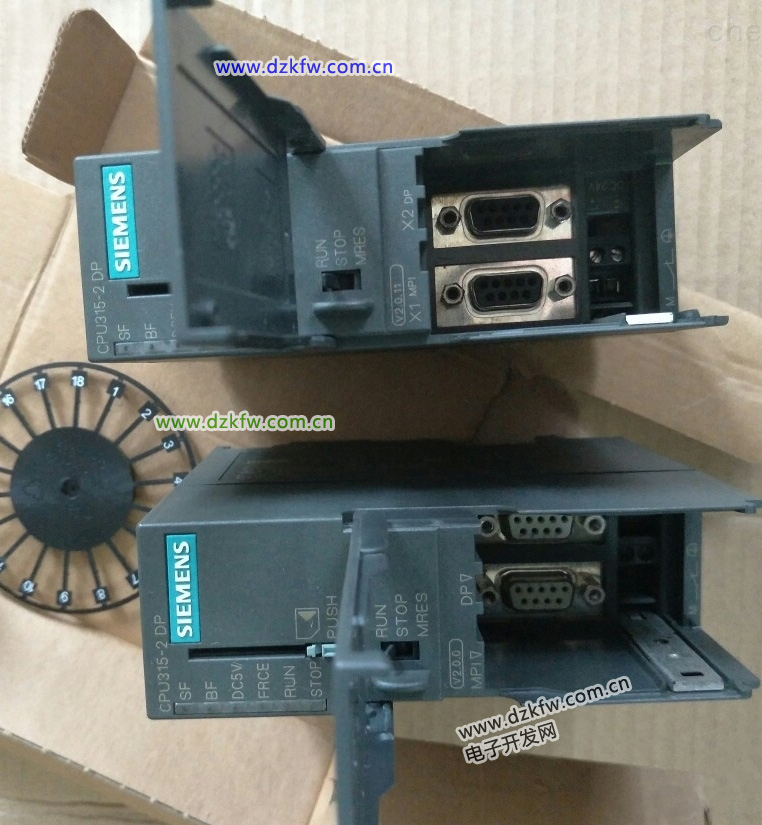

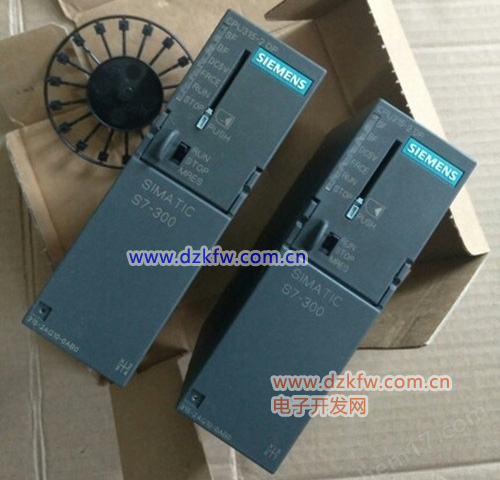

西門子S7-300CPU模塊CPU315-2DP, 128K內存

西門子PLC S7-300系列CPU315特點

　一、概述

　　在工業自動化控制領域，西門子PLC扮演了重要的角色。其中西門子PLC S7-300系列是較為成熟的產品，在中大型控制系統中應用廣泛。隨著自動化控制系統集成化程度越來越高，需要多種設備之間進行數據的采集和交換，這就需要西門子PLC和各類設備之間具有通訊的功能。西門子PLC S7-300系列具有強大的通訊功能，而且部分PLC的CPU本身集成有通訊功能，這就為用戶在使用過程中提供了極大的便利條件。本文下面為您介紹一下西門子PLC S7-300系列CPU315的功能特點，供用戶在配置和調試過程中參考。

　　二、西門子PLC S7-300系列CPU315

　　西門子PLC S7-300系列，CPU315主要有CPU315-2DP，CPU315-2PN/DP兩種。它們的特點如下：

　　1. CPU315-2DP

　　（1）CPU315-2DP具有中、大規模的程序存儲容量和數據結構，如果用戶需要，可以供SIMATIC 功能工具使用；

　　（2）CPU315-2DP對二進制和浮點數運算具有較高的處理能力；

　　（3）CPU315-2DP 集成有PROFIBUS DP 主站/從站接口；

　　（4）CPU315-2DP可用于大規模的 I/O 配置；

　　（5）CPU315-2DP可用于建立分布式 I/O 結構，實現分布式控制。

　　2. CPU315-2PN/DP

　　（1）CPU315-2PN/DP具有中等規模的程序存儲容量和程序框架；

　　（2）CPU315-2PN/DP對二進制和浮點數運算具有較高的處理能力；

　　（3）CPU315-2PN/DP與集中式I/O和分布式I/O一起使用，可用作生產線上的中央控制器；

　　（4）CPU315-2PN/DP具有集成的PROFINET 接口，能實現PROFINET通訊；

　　（5）CPU315-2PN/DP組合了 MPI/PROFIBUS DP- 主/從接口；

　　（6）CPU315-2PN/DP能在PROFINET 上實現基于組件的自動化；

　　（7）CPU315-2PN/DP 能實現PROFINET 代理，用于基于組件的自動化中的 PROFIBUS DP 智能設備；

　　（8）CPU315-2PN/DP 可作為PROFINET I/O 控制器，用于在 PROFINET 上運行分布式 I/O。

　　三、總結

　　綜上所述，西門子PLC S7-300有強大的通訊功能，而CPU315-2DP和CPU315-2PN/DP本身就具有集成的通訊接口，用戶可以使用CPU提供的通訊接口進行通訊從而實現數據的采集和處理操作。對于CPU315-2DP和CPU315-2PN/DP，用戶可以參考本文提供的內容進行配置和使用，操作方法簡單易行，通訊穩定性好。目前，CPU315廣泛的應用在各個領域工廠的自動化控制系統中，并確保了控制系統的穩定運行。如果用戶需要更多的了解和使用西門子PLC系列，我們也會更好的提供相關技術支持。

西門子S7-300CPU模塊CPU315-2DP, 128K內存

S7-300
模塊化微型PLC系統，滿足中、小規模的性能要求
各種性能的模塊可以非常好地滿足和適應自動化控制任務
簡單實用的分布式結構和多界面網絡能力，應用十分靈活
方便用戶和簡易的無風扇設計
當控制任務增加時，可自由擴展
大量的集成功能使它功能非常強勁
S7-300F
故障安全型自動化系統，滿足工廠日益增加的安全需求
基于S7-300
可連接配有安全相關模塊的附加 ET 200S 和 ET 200M 分布式 I/O 站
通過采用 PROFIsafe 行規的 PROFIBUS DP 進行安全相關通訊
此外，還有用于與安全無關應用的標準模塊


S7-300
SIMATIC S7-300 是模塊化的微型 PLC 系統，可滿足中、低端的性能要求。

模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。

SIMATIC S7-300 的應用領域包括：

特殊機械，
紡織機械，
包裝機械，
一般機械設備制造，
控制器制造，
機床制造，
安裝系統，
電氣與電子工業及相關產業。
多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。

SIMATIC S7-300 是一個通用的控制器：

具有高電磁兼容性和抗震性，可大限度地用于工業領域。

S7-300F
SIMATIC S7-300F 故障安全自動化系統可使用在對安全要求較高的設備中。其可對立即停車過程進行控制，因此不會對人身、環境造成損害。

S7-300F 滿足下列安全要求：

要求等級 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801
安全要求等級 SIL 1 - SIL 3 符合 IEC 61508
類別 1 - 4 符合 EN 954-1
另外，標準模塊還可用在 S7-300F 及故障安全模塊中。因此它可以創建一個全集成的控制系統，在非安全相關和安全相關任務共存的工廠中使用。使用相同的標準工具對整個工廠進行組態和編程。

Design

S7-300
一般步驟

S7-300自動化系統采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。

一個系統包含下列組件：

CPU：
不同的 CPU 可用于不同的性能范圍，包括具有集成 I/O 和對應功能的 CPU 以及具有集成 PROFIBUS DP、PROFINET 和點對點接口的 CPU。
用于數字量和模擬量輸入/輸出的信號模塊 (SM)。
用于連接總線和點對點連接的通信處理器 (CP)。
用于高速計數、定位（開環/閉環）及 PID 控制的功能模塊（FM）。
根據要求，也可使用下列模塊：

用于將 SIMATIC S7-300 連接到 120/230 V AC 電源的負載電源模塊(PS)。
接口模塊 (IM)，用于多層配置時連接中央控制器 (CC) 和擴展裝置 (EU)。
通過分布式中央控制器 (CC) 和 3 個擴展裝置 (EU)，SIMATIC S7-300 可以操作多達 32 個模塊。所有模塊均在外殼中運行，并且無需風扇。
SIPLUS 模塊可用于擴展的環境條件：
適用于 -25 至 +60℃ 的溫度范圍及高濕度、結露以及有霧的環境條件。防直接日曬、雨淋或水濺，在防護等級為 IP20 機柜內使用時，可直接在汽車或室外建筑使用。不需要空氣調節的機柜和 IP65 外殼。
設計

簡單的結構使得 S7-300 使用靈活且易于維護：

安裝模塊：
只需簡單地將模塊掛在安裝導軌上，轉動到位然后鎖緊螺釘。
集成的背板總線：
背板總線集成到模塊里。模塊通過總線連接器相連，總線連接器插在外殼的背面。
模塊采用機械編碼，更換極為容易：
更換模塊時，必須擰下模塊的固定螺釘。按下閉鎖機構，可輕松拔下前連接器。前連接器上的編碼裝置防止將已接線的連接器錯插到其他的模塊上。
現場證明可靠的連接：
對于信號模塊，可以使用螺釘型、彈簧型或絕緣刺破型前連接器。
TOP 連接：
為采用螺釘型接線端子或彈簧型接線端子連接的 1 線 - 3 線連接系統提供預組裝接線另外還可直接在信號模塊上接線。
規定的安裝深度：
所有的連接和連接器都在模塊上的凹槽內，并有前蓋保護。因此，所有模塊應有明確的安裝深度。
無插槽規則:
信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。
擴展

若用戶的自動化任務需要 8 個以上的 SM、FM 或 CP 模塊插槽時，則可對 S7-300（除 CPU 312 和 CPU 312C 外）進行擴展：

中央控制器和3個擴展機架多可連接32個模塊：
總共可將 3 個擴展裝置（EU）連接到中央控制器（CC）。每個 CC/EU 可以連接八個模塊。
通過接口模板連接：
每個 CC / EU 都有自己的接口模塊。在中央控制器上它總是被插在 CPU 旁邊的插槽中，并自動處理與擴展裝置的通信。
- 通過 IM 365 擴展：
1 個擴展裝置遠擴展距離為 1 米；電源電壓也通過擴展裝置提供。
- 通過 IM 360/361 擴展：
3 個擴展裝置， CC 與 EU 之間以及 EU 與 EU 之間的遠距離為 10m。
單獨安裝：
對于單獨的 CC/EU，也能夠以更遠的距離安裝。兩個相鄰 CC/EU 或 EU/EU 之間的距離：長達 10m。
靈活的安裝選項：
CC/EU 既可以水平安裝，也可以垂直安裝。這樣可以大限度滿足空間要求。
