串聯型開關電源工作原理

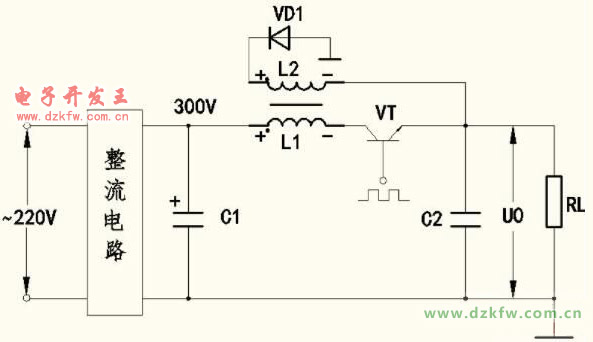

串聯型開關電源如下圖：

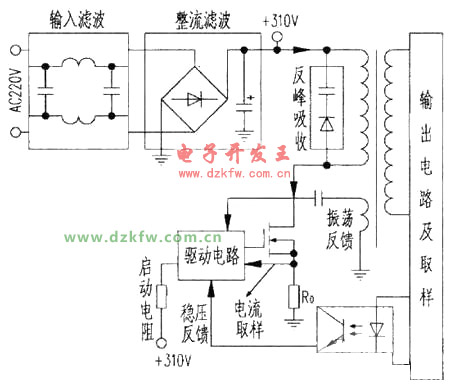

圖1：串聯型開關電源

220V交流市電經整流和CI濾波后，在C上得到300V直流電壓（市電電壓為220V時，整流后最大值可達到220√2V=311V，此處300V直流電壓指近似值），該電壓經繞組L 1送到開關管VT的集電極。

開關管VT的基極加有脈沖信號，當脈沖信號高電平送到VT的基極時，VT飽和導通，300V的電壓經L1、VT的集電極和發射極對電容C2充電，在C2上充得上正、下負的電壓，充電電流在經過L1時，L1會產生左正、右負的電動勢阻礙電流，L2上會感應出左正、右負的電動勢（同名端極性相同），續流二極管VD1截止；當脈沖信號低電平送到VT的基極時VT截止，無電流流過L1，L1馬上產生左負、右正的電動勢，L2上感應出左負、右正的電動勢，二極管VD1導通，L2上的電動勢對C2充電。

充電途徑為：L2的右正→C2→地→VD1→L2的左負，在C上充得上正、下負的電壓Uo，供給負載RL。穩壓過程∶若市電電壓下降，C1兩端電壓也會下降，如果VT基極的脈沖寬度不變，在VT導通時，充電電流會因供電電壓下降而減小，C2充電少，兩端的電壓U會下降。

為了保證在市電電壓下降時C，兩端的電壓不會下降，可讓送到VT基極的脈沖信號變寬（高電平持續時間長），VT導通時間長，C2充電時間長，C2兩端的電壓又回升到正常值。
