一、應用背景

1．全球氣候變暖，雷雨天氣增多

2．電源雷擊損壞后，危害大

3．電源雷擊損壞后，維修成本高

4．高浪涌防護設備成為行業趨勢

二、防護方案與碩凱器件

1、DC24V電源防護方案電路圖

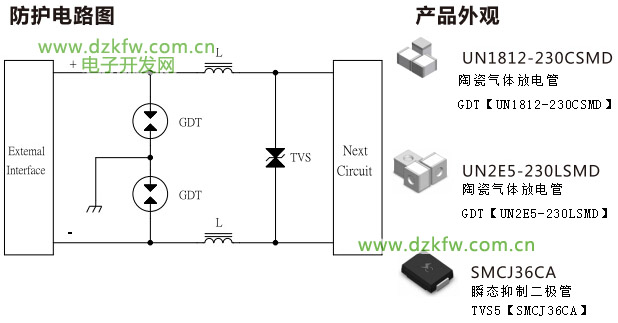

圖：DC24V電源防護方案電路圖

陶瓷氣體放電管

GDT【UN1812-230CSMD】直流標稱電壓:230±20%V，沖擊電流（8/20μS）：2KA，電容值＜1.0pF，電阻值＞1GΩ；

GDT【UN2E5-230LSMD】直流標稱電壓:230±20%V，沖擊電流（8/20μS）：5KA，電容值＜1.0pF，電阻值＞1GΩ。

瞬態抑制二極管

TVS5【SMCJ36CA】Vbr：40.0-44.2；Ir：5μA；Vrwm：36.0V，Ipp：25.8A；Vc(V):58.1封裝：SMC/DO-214AB

2、AC24V電源防護方案

圖：AC24V電源防護方案電路圖

陶瓷氣體放電管

GDT【UN3E5-350LSMD】直流標稱電壓:350±20%V，沖擊電流（8/20μS）：2.5*2KA，電容值＜1.5pF，電阻值＞1GΩ,無續流產品。

瞬態抑制二極管

TVS【SMCJ58CA】Vbr：64.4-71.2；Ir：5μA；Vrwm：58.0V，Ipp：16.1A；Vc(V):93.6封裝：SMC/DO-214AB

三、方案應用

1．球機電源

2．槍機電源

3．電源適配器

4．LED電源

5．家庭音樂播放器

6．?dāng)?shù)碼相框電源

7．車載電源

8．其他AC24V/DC24V供電電源

四、方案說明與注意事項

1．此方案后級采用反應時間很快，殘壓較低的TVS

2．前級采用通流量大，體積小，無續流能力的貼片GDT

3．中間用電感L1，L2做退耦，驅動GDT泄放大電流

4．此電源方案滿足IEC61000-4-5、GBT17626.5等浪涌測試標準

5．此電源方案可通過1.2/50-8/20μS組合波浪涌測試
