當熔絲接通時，晶體管處于基極偏置的飽和狀態，這時綠色LED點亮，表明一切正常。節點A和地之間的電壓近似2V，這個電壓不足點亮紅色LED。兩個串聯二極管（D1和D2）用于防止紅色LED點亮，因為需要1.4V的電壓才能使這兩個二極管導通。
    當熔絲熔斷時，晶體管進入截止區，綠色LED熄滅。這時A點電壓被拉高到電源電壓，這樣就有足夠的電壓導通兩個二極管和紅色LED，從而指示熔絲被熔斷。

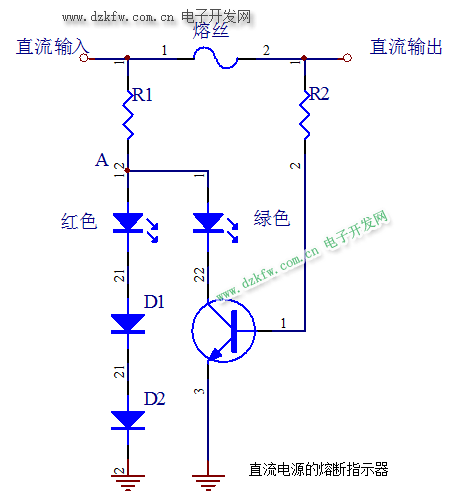

采用分立元件構成的直流電源的熔斷指示器
