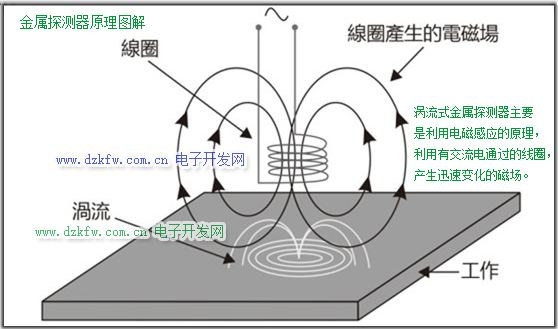

金屬探測器原理圖

一、 金屬探測器原理介紹

通常金屬探測器由兩部分組成，即金屬探測器與自動剔除裝置，其中檢測器為核心部分。檢測器內部分布著三組線圈，即中央發射線圈和兩個對等的接收線圈，通過中間的發射線圈所連接的振蕩器來產生高頻可變磁場，空閑狀態時兩側接收線圈的感應電壓在磁場未受干擾前相互抵消而達到平衡狀態。一旦金屬雜質進入磁場區域，磁場受到干擾，這種平衡就被打破，兩個接收線圈的感應電壓就無法抵消，未被抵消的感應電壓經由控制系統放大處理，并產生報警信號（檢測到金屬雜質）。系統可以利用該報警信號驅動自動剔除裝置等，從而把金屬雜質排除生產線以外。

金屬探測器使用的元件從電子管、晶體管乃至集成電路，有了更新換代的發展，其應用范圍幾乎擴大到各個領域，對產業出產及人身安全起著重要的作用。

線圈內部通常有兩個銅線繞組。當電流從電池流向其中一個繞組的時候，生成的電磁場被導向地面，所以這個繞組通常被稱作發射繞組。

    金屬物體具有導電性并可以使電磁場產生變化，而電磁場由于金屬物體的出現而產生的變化被線圈中的第二個繞組拾取，所以這個繞組被稱為接收繞組。由金屬引起的電磁場變化被送到控制盒中，控制盒則發出音頻信號提示操作者。

    金屬探測器可以區分多種金屬，這是通過測試金屬的導電性來實現的，系統可以刪除不需要的響應信號，忽略類似鋼、鐵、易拉罐蓋或者瓶子蓋那樣的金屬，

但是對類似金、黃銅、銀等金屬發出信號。

二、 盤點金屬探測器的幾個誤區

1、 金屬探測器能不能排除“礦化反應”？

金屬埋在地下，透過厚厚的土層去探測，必然受到地質結構的影響。土壤中含有各種各樣的礦物質。它們也會使金屬探測器產生信號，有些礦物質的信號會掩蓋掉金屬的信號，從而造成一種“假象”。用過舊式金屬探測器的人都會有這種體會，隨著探測盤不斷地靠近土壤、石塊、磚頭等，也會發出報警音。這種現象稱之為“礦化反應”。

能不能很好的排除“礦化反應”產生的干擾，也是檢驗探測器好壞很重要的一個標準。一般國產的、仿牌的，質量稍次一點的，都不能很好的排除“礦化反應”產生的干擾。有些商家為了宣傳，故意夸大產品性能，鼓吹能很好的排除“礦化反應”。這些都是不可信的。記住一分價錢一分貨。購買探測器和購買其他產品一樣的道理，一定要擦亮自己的眼睛，要認準大品牌的、知名度高的，不要盲目跟風，聽信商家的一面之詞。

2、 探測器在室內能不能使用？

在室內使用的話，老房子是可以的�，F代的房子是不行的，都是鋼筋混凝土，在室內是使用不了的。

3、 有的商家，探測器的最大深度標著可以探測15米，真的可以探測得了那么深嗎？

     答案是否定的。在市場競爭日益激烈的今天，大多數商家為了更好地銷售本公司的產品，故意夸大產品性能，說可以探測十幾米，那都是不可能的。大家在購買的時候，一定要擦亮自己的眼睛。現在的科技水平，探測器的實際探測深度很難超過兩米。這和探測器的原理是息息相關的。絕大多數的探測器運用的是電磁感應的原理，探測器的探盤發出一個磁場，當探測到金屬目標后，原來的磁場會發生改變，產生了信號差，探測器才能探測到。然而，磁場強度和距離探測盤的距離成反比。距離探測盤越遠，磁場衰減的幅度越大，當超過兩米后，磁場強度基本為0，也就是沒有了磁場。在沒有磁場的情況下，探測器是不會探測到任何金屬的。這也就充分說明了，天下烏鴉一般黑，所有探測器的實際深度都不可能太深，一般都在兩米以內。所以，沒有買過探測器的親們，千萬不要再被商家誤導，不要再被探測深度可以達到15米這種吸引眼球的字眼所迷惑了。

磁場強度跟距離的立方成反比。也就是距離磁感應線圈越遠，磁場衰減幅度就會越大。正由于金屬探測器大都運用的是電磁感應的原理，距離越遠，磁場衰減的就越厲害，所以，金屬探測器實際探測距離都不會太深。

公式：ε（金屬產生的感應電動勢）*L*L*L（金屬和磁感應線圈距離）=N(定值)

                        示意圖

4、 可以探測多大面積的金屬？是不是面積越大，探測深度越深？

理論上，多大面積的金屬都可以探測。但并不是面積越大，探測深度就會越深。同樣運用探測器的原理來解釋這個問題，大多數的探測器都是運用的電磁感應原理，探測器磁場只有在變化的時候，才能夠產生信號，才能夠探測到金屬。所以，對大面積的金屬來說，也是一樣的道理，只有探測金屬邊緣的時候，探測器的磁場才會變化，才能夠探測到。所以探測深度和金屬面積并沒有直接關系。也并不是說金屬面積越大探測深度就會越深。

三、 金屬探測器知名品牌

國外品牌：美國Bounty Hunter 賞金獵人、美國Teknetics、美國蓋瑞特 。

   1、美國Bounty Hunter 賞金獵人

     Bounty Hunter 賞金獵人是全球第一大金屬探測器品牌，根據美國2015年2月發布的貿易白皮書，Bounty Hunter 賞金獵人2014年全球銷量達到5000萬臺以上，占據了全球近60%以上的金屬探測器市場份額。這是Bounty Hunter 賞金獵人連續12年蟬聯全球金屬探測器銷量冠軍。

     Bounty Hunter 賞金獵人公司座落于美國德克薩斯州、厄爾巴索、美國規模最大，最有活力的工業基地之一。賞金獵人是先進技術制作的探測器，具有探測度廣、定位準確、分辨力強、操作簡易等特點。Bounty Hunter 賞金獵人品牌也逐漸被全球市場認知，通過全球超過600家經銷商在30多個國家銷售Bounty Hunter 賞金獵人，Bounty Hunter 賞金獵人之所以能夠長期占據全球市場份額第一，Bounty Hunter 賞金獵人是全球金屬探測器技術派品牌的領軍人物，公司每年投入大量的人力物力進行金屬探測器技術的研發。

美國Bounty Hunter 賞金獵人最為知名的金屬探測器Land Ranger Pro，原產于美國，使用導電性弧形顯示屏、以硬幣大小為例探測深度在10英寸左右，目標越大可探測的深度越深，具有搜索模式及準確定位模式、對探測目標的識別模式，超強深度探測模式、超載警報系統。它不但靈敏度高，而且能夠指示金屬材質，其最大的優越性是可以排除礦化反應，并可除排干擾，名列全球十大地下探測器之列，在全球累計銷量超過3000萬臺，Bounty Hunter 賞金獵人在全球、北約軍隊探寶愛好者專用探寶的裝備，被探寶者們強烈推薦。

    美國Bounty Hunter最為知名的一款Quick Draw Pro，北約軍事80%都配備的是這款探測器，視覺狀態指示器、美觀的界面設計。Quick Draw Pro無論在定位準確上、探測深度廣、及辨別目標強、最佳的靈敏度、抗干擾能力和穿透力。做工都是上乘之作，使用導電性弧形顯示屏，讓你探測在屏幕上一目了然，近幾年，北約軍隊采用采購這款，總數達到100萬以上，在很多專業探寶者們那兒，都能見到他們的影子。

2、美國Teknetics

    美國第三大品牌之一，其中美國第一大品牌是Bounty Hunter賞金獵人。Teknetics創立于1983年，并在1989年成為First Texas金屬探測產品的一部分。在這個時代teknetics已經成為了最熱門的品牌；在21世紀初工程師開始重新定義工業性能標準，才有了現在了Teknetics金屬探測器，

    美國Teknetics的優勢在于美國原產，但是美國Tekneticse有一個致命的弱點，就是其探索深度不廣、定位不準確，受環境影響，無法排除一切干擾，在探測時很無能為力。對于探寶來說，這是一個致命，與之美國Bounty Hunter 賞金獵人在技術上相對有點落后。 在美國市場，注重辨別能力及定位準確的探寶者來說，也會更多的選擇Bounty Hunter 賞金獵人。美國Teknetics 在美國市場上一直位列市場的三甲。2013年，其在美國的排名位列Bounty Hunter、GARRETT蓋瑞特之后，位列第三。

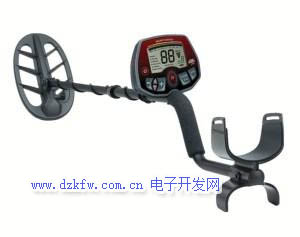

    下圖是美國Teknetics重點推廣的一款金屬探測器，這款探測器在市面上具有一定的影響力，由于宣傳力度到位，不少普通消費者選擇這款探測器，但在性能上說，這款探測器不能算是一款真正的探寶器，所以探寶愛好者一般不會選擇這款探測器的，另外在國內美國Teknetics的探測器售價明顯偏高，與之比高一檔次的美國原產的Bounty Hunter賞金獵人的售價還要高。

3、美國蓋瑞特

美國蓋瑞特品牌GARRETT  又一個美國品牌，GARRETT品牌的出名是源于他對奧運會舉辦時安檢設備的贊助。就是這一歷史性的舉動使得這個品牌的產品在世界各國的大型活動舉辦當中擁有了一席之地。包括旗下的產品。但是地下金屬探測器在國內就賣的比較少。

美國Bounty Hunter 賞金獵人如下：
