30W／15V 精密輸出開關電源電路圖

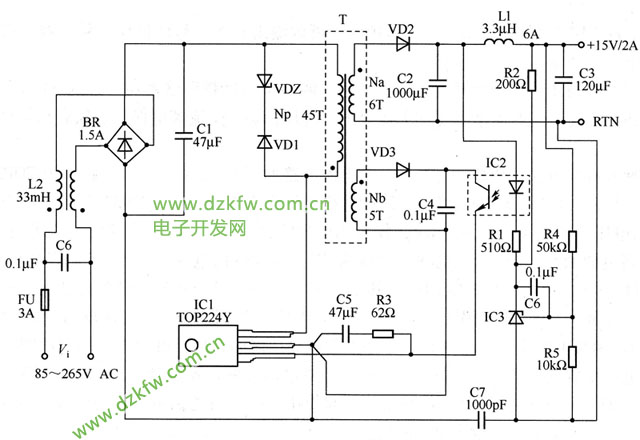

　　如圖為30W／15V 精密輸出開關電源電路圖。電路采用T0P224Y器件，在寬范圍電壓輸入時的最大輸出功率可達到45W。TL431內部包含2．50V基準電壓源、誤差放大器和開關式晶體管驅動器，能直接檢測輸出電壓的變化量，并進行精確的調整。
