會員注冊概述：KA7500是一種固定頻率脈寬調制電路芯片，KA7500它包含了開關電源控制所需的全部功能，廣泛應用于橋式單端正激雙管式、半、全橋式開關電源。KA7500常用在在載逆變電源上。它也是內含兩個PWM控制器，其輸出端可以接成共發射極和射極跟隨器兩種形式，可以選擇雙端推挽輸出或者單端推挽輸出。在雙端推挽輸出時，它的兩路驅動脈沖相差180°在單端輸出時，其兩路驅動脈沖為同頻同相。KA7500含振蕩器、誤差放大電路、電壓比較器、PWM比較器、鎖定輸出電路，基準電壓發生電路、PWM推動輸出電路和輸出三極管等。KA7500采用DIP-16引腳封裝工藝。
KA7500可以和TL494 BD494 BDL494 S494PA IR3M02 MB3670 MB3759 MST894C TL594 ULN8186 DBL494 ULS8194R IR9494 UPC494 UA494 TL494CN相互代換。

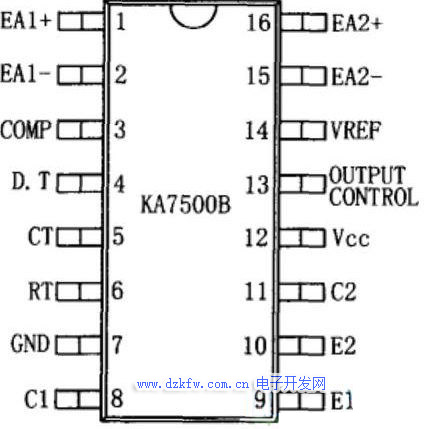

一、KA7500引腳功能
VCC:工作電壓輸入。
C1、C2:末級輸出三極管集電極。
E1、E2:末級輸出三極管發射極。
EA1+、EA1-:誤差放大器1的同相和反相輸出端。
EA2+、EA2-:誤差放大器2的同相和反相輸出端。
VREF:基準電壓輸出。
OUTPUT CONTROL:輸出控制，接地為并聯單端輸出，接高電平為推挽輸出。
COMP:誤差放大器l和2的輸出端，用來補償電壓反饋信號。
D.T：死區時間控制。
CT、RT: CT外接振蕩電容，RT外接振蕩電阻，為振蕩頻率控制端。
GND:接地。

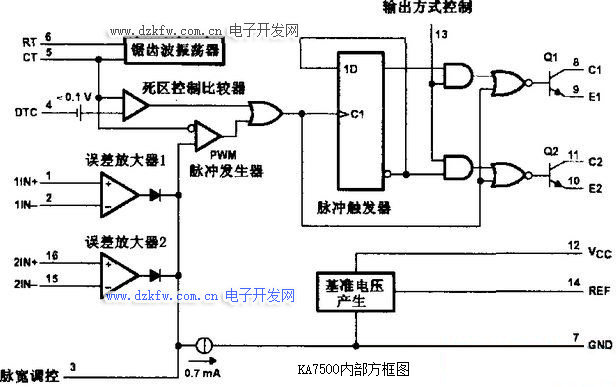

二、KA7500內部方框圖
三、KA7500實測數據值
1、在三星750S顯示器測得的數值
| 引腳 | 符號 |
引腳功能解釋 |
640x480(V) | 1024x768(V) |
1 |
NONINVINPUT1 | 誤差比較放大器1的同相輸入端 | 4.6 |
4.6 |
2 |
INVINPUT1 |
誤差比較放大器l的反相輸入端 | 4.6 |
4.6 |
3 |
PWMCOMPINPUT | 脈寬調制比較器輸入端 |
2.5 |
1.7 |
4 |
DEADTIMECONTROL | 死區時間控制端 |
0.1 |
0.2 |
| 5 | CT | 振蕩器定時電容 | 1.3 | 1.0 |
| 6 | RT | 振蕩器定時電阻 | 3.5 | 3.5 |
| 7 | GND | 接地端0 | 0 | 0 |
| 8 | C1 | PWM控制器1的驅動管集電極 | 12 | 12 |
| 9 | E1 | PWM控制器1的驅動管發射極 | 4.0 | 6.5 |
| 10 | E2 | PWM控制器2的驅動管發射極 | 4.0 | 6.5 |
| 11 | C2 | PWM控制器2的驅動管集電極 | 12 | 12 |
| 12 | VCC | 集成電路供電端 | 12 | 12 |
13 |
OUTPUTCONTROL | 輸出方式控制端 |
0 |
0 |
| 14 | VREF | 5V基準電壓輸出端 | 5 | 5 |
15 |
INVINPUT2 |
誤差比較放大器2的反相輸入端 | 5.6 |
5.6 |
|
|
NONINVINPUT2 |
誤差比較放大器2的同相輸入端 | 5.0 |
5.0 |

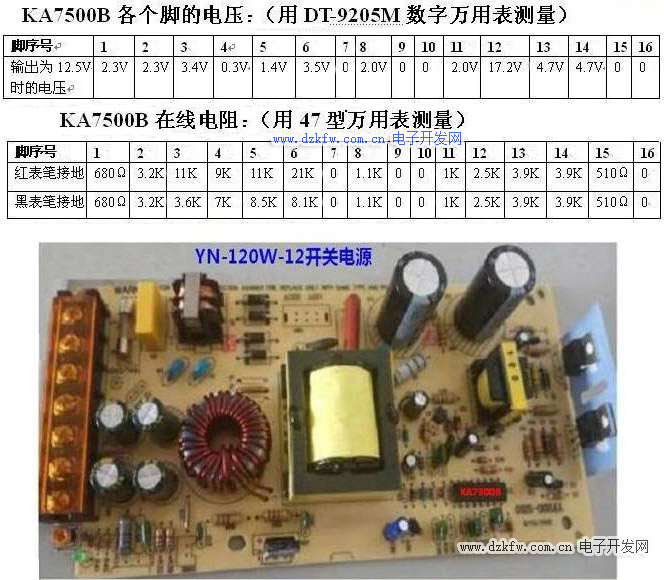

2、YN-120W-12開關電源板實測數據
四、KA7500典型應用電路

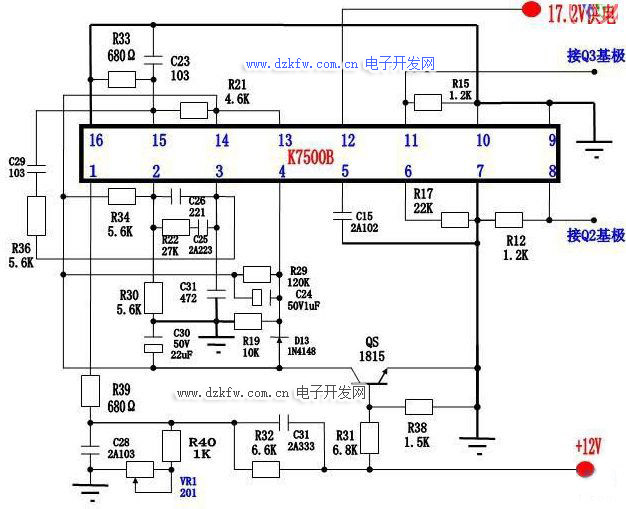

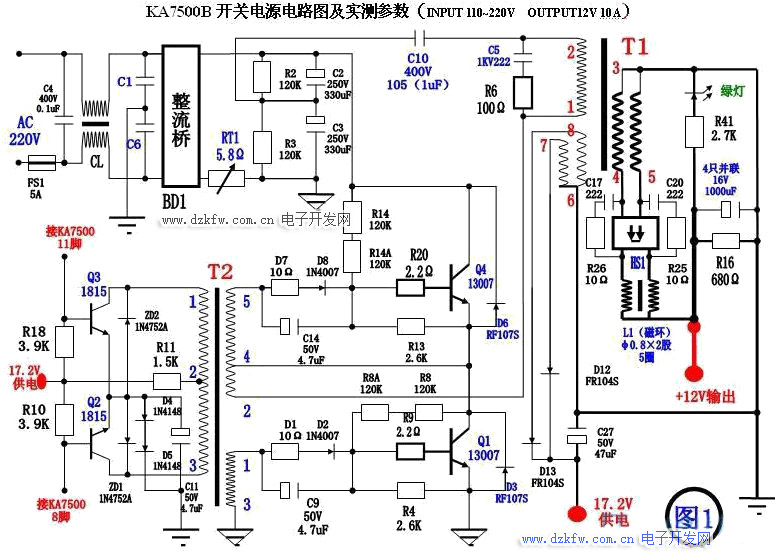

1、KA7500B開關電源電路圖及實測參數
2、其他KA7500應用電路
