三菱FX2N系列plc定時器的最長定時時間為3276.7s，如果需要更長的定時時間，可以采用以下方法以獲得較長延時時間。
1、多個定時器組合電路

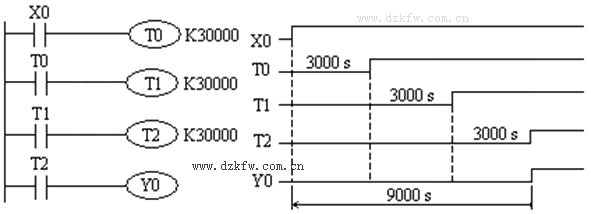

    如圖所示。當X0接通，T0線圈得電并開始延時，延時到T0常開觸點閉合，又使T1線圈得電，并開始延時，當定時器T1延時到，其常開觸點閉合，再使T2線圈得電，并開始延時，當定時器T2延時到，其常開觸點閉合，才使Y0接通。因此，從X0為ON開始到Y(jié)0接通共延時9000s。


2、定時器和計數器組合

    當X1為ON時，T1開始定時，0.6s后T1定時時間到，其常閉觸點斷開，使它自己復位，復位后T1的當前值變?yōu)?，同時它的常閉觸點接通，使它自己的線圈重新通電，又開始定時。T1將這樣周而復始地工作，直至X1變?yōu)镺FF。從分析中可看出，最上面一行電路是一個脈沖信號發生器，脈沖周期等于T1的設定值。產生的脈沖列送給C0計數，計滿3個數后，C0的當前值等于設定值，它的常開觸點閉合，Y0開始輸出。
