位邏輯指令用于二進制數的邏輯運算。位邏輯運算的結果簡稱為RLO。

    位邏輯指令是最常用的指令之一，主要有與指令、與非指令、或指令、或非指令、置位指令、復位指令和輸出指令等。

    A (And)：與指令表示串聯的常開觸點，檢測信號1，與And關聯。

    O(Or)：或指令表示并聯的常開觸點，檢測信號1，與Or關聯。

    AN (AndNot)：與非指令表示串聯的常閉觸點，檢測信號0，與And Not關聯。

    ON (OrNot)：或非指令表示并聯的常閉觸點，檢測信號0，與Or Not關聯。

    輸出指令“=”將操作結果RLO賦值給地址位，與線圈相對應。

    與、與非及輸出指令示例如圖1所示，圖中左側是梯形圖，右側是與梯形圖對應的指令表。當常開觸點I0.0和常閉觸點I0.2都接通時，輸出線圈Q0.0得電(Q0.0=1)，Q0.0=1實際上就是運算結果RLO的數值，I0.0和I0.2是串聯關系。

    圖1   PLC梯形圖 與、與非及輸出指令示例

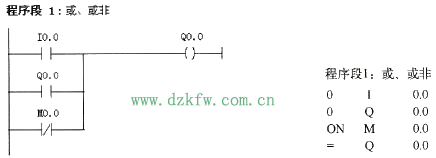

    或、或非及輸出指令示例如圖2所示，當常開觸點I0.0、常開觸點Q0.0和常閉觸點M0.0有一個接通時，輸出線圈Q0.0得電(Q0.0=1)，I0.0、Q0.0和M0.0是并聯關系。

    圖2    plc梯形圖之或、或非及輸出指令示例
