會員注冊定時器的地址是16位的，地址范圍為T0—T255，計時的時間范圍為1—9990S。如果內部的256個定時不能達到系統設計的要求的話，可以通過自行設計來代替定時器，方法1利用OB35，方法2利用CPU內部時鐘脈沖。

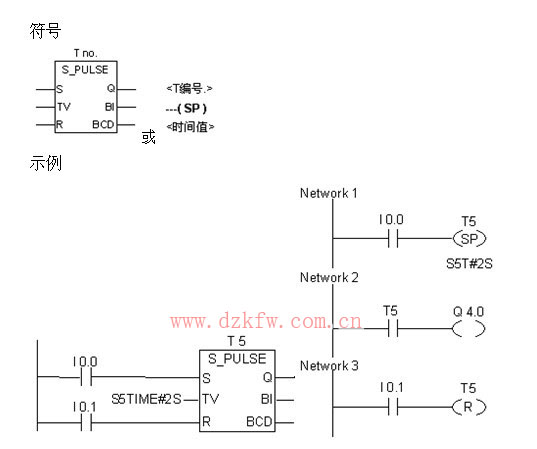

1. 脈沖定時器

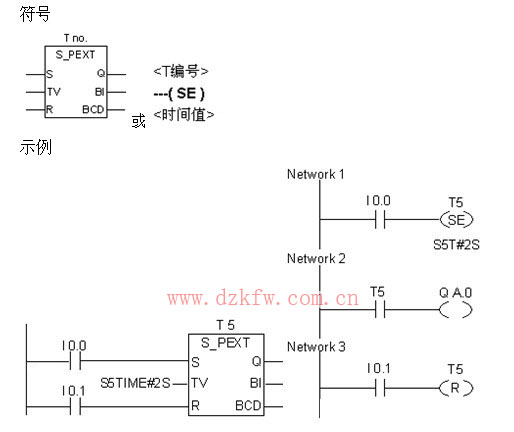

2. 擴展脈沖定時器
3. 接通延時定時器

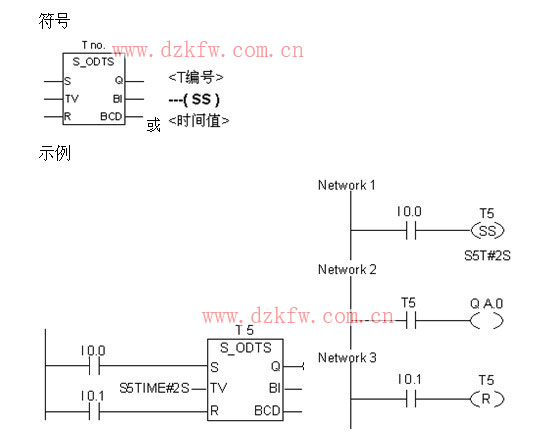

4. 保持型接通延時定時器

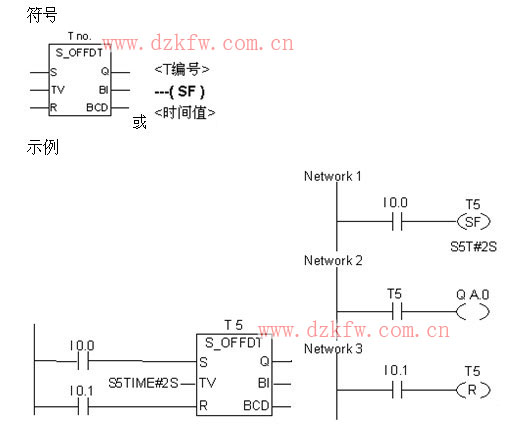

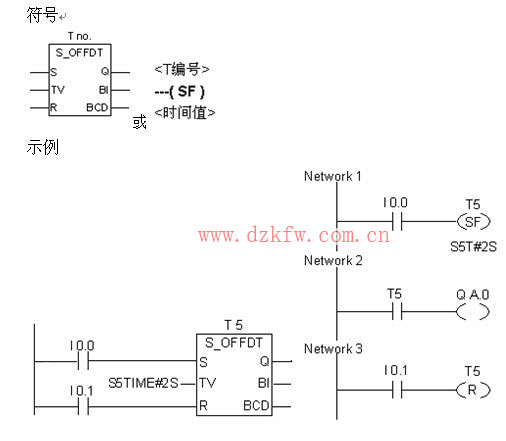

5. 斷電延時定時器

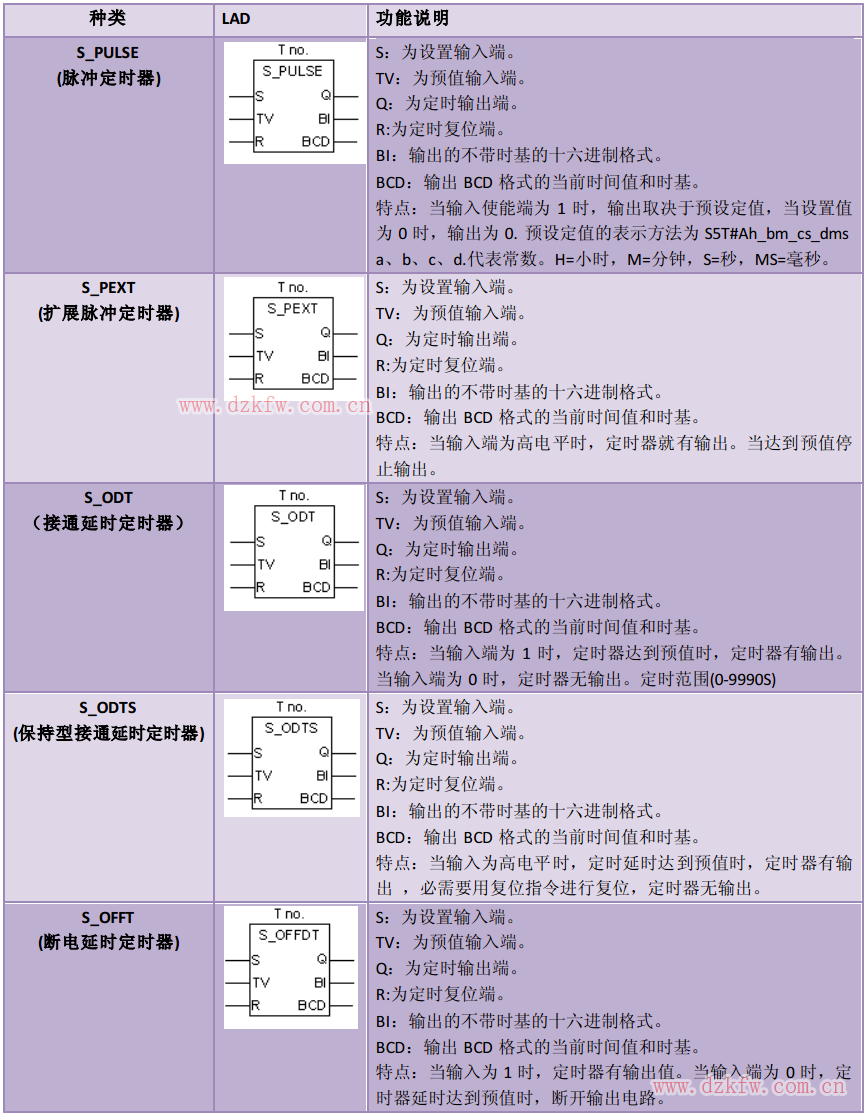

6. 定時器之間的區別
所有的定時器，使能端只要有上升沿或者下降沿觸發，都會重新計時。無保持型定時器使能端一直為1才能保持定時，保持型定時器在失去使能端信號后仍然繼續定時，直到結束。
為了方便描述給這幾種定時器進行一個編號：①脈沖定時器，②擴展脈沖定時器，③接通延時定時器，④保持型接通延時定時器，⑤斷電延時定時器。
區別1：①②③④是上升沿觸發開始計時；⑤是下降沿觸發開始計時。
區別2：①②⑤是計時的時候輸出，計時到達停止輸出；③④是計時的時候沒有輸出，計時到達時開始輸出。
區別3：①③使能端必須一直接通才能夠計時；②④使能端有一個掃描周期的信號就能計時；⑤使能端必須斷開才能計時。
區別4：①②③⑤計時完成后，斷開使能端信號就能解除定時器工作狀態；④必須通過復位端才能解除定時器工作狀態。
