plc編程中調用中斷很方便，可以直接調用中斷指令模塊，填寫相應事件號，指定執行的中斷程序即可。中斷分離( DTCH)指令取消中斷事件(EVNT)與所有中斷例行程序之間的關聯，并禁用中斷事件。在激活中斷例行程序之前，必須在中斷事件和用戶希望在事件發生時執行的程序段之間建立聯系。使用“中斷連接“指令可將中斷事件（由中斷事件號碼指定）與程序段（由中斷例行程序號碼指定）聯系在一起。

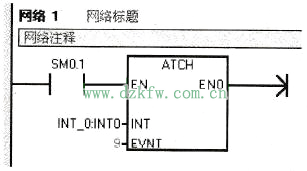

    S7-200的中斷連接指令(ATCH)用于在中斷處理程序和中斷事件之間建立關聯。在中斷連接指令中，EVNT操作數代表中斷事件的中斷事件號，INT操作數代表關聯的中斷處理程序號。通過這個關聯建立中斷事件和中斷處理程序的連接，當EVNT指定的中斷事件發生時，PLC就能夠自動執行與之建立關聯的中斷處理程序。如圖所示，當事件9發生時，執行INT0中斷程序。


    圖    關聯的中斷處理程序
