在三菱PLC的FX2N型PLC中定時器在啟動后可以對可編程控制器內的1ms、10ms、100ms等時鐘脈沖信號進行累加計算，當累加的數值達到預先設定的值時，定時器的觸點就動作。定時器設定值可以用十進制常數（K）來設定，也可以用數據寄存器（D）的內容進行間接指定。FX2N型PLC中T0-T199為單位時間為100ms的定時器；T200-T245為單位時間為10ms的定時器；T246-T249為單位時間為1ms的累積型定時器；T250-T255為單位時間為100ms的累積型定時器。這些定時器的設定值可以從K1到K32767。

觸點恢復斷開，Y000輸出觸點也復位。

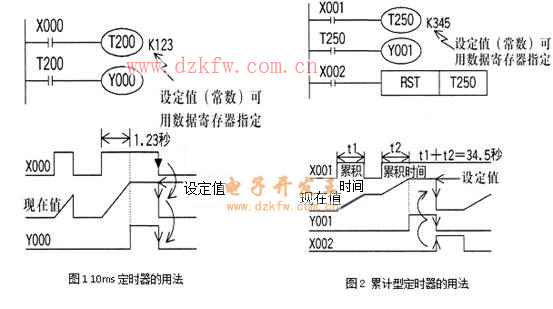

圖2所示為單位時間100ms累積型定時器的用法。控制定時器線圈T250通斷電的X001接通時，T250對100ms的時鐘脈沖從當前值進行累積計數。當該值與設定值K345相等時，定時器的觸點動作。在計時過程中，即使X001斷開，只要復位電路沒有接通，則在其再次閉合后，定時器會接著斷開前所計數值繼續計數，其累積時間為34.5s。這種定時器的復位需要通過專門的復位指令進行復位操作。圖中當復位輸入X002接通 ，定時器T250就復位，輸出觸點Y001也復位。
