PLC和變頻器連接方式有三種:

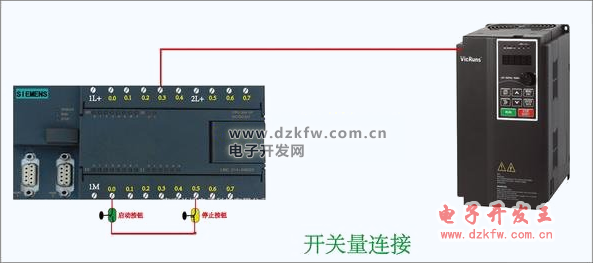

一種利用變頻器多功能接線端使用開關量連接，注意需要使用PLC開關量輸入輸出站較多，只能某一種功能。如:多段調速，每個頻率對應一個開關，接通哪個開關就輸出對應的頻率。
二種利用變頻器模擬器信號接線端使電壓型或電流型連接，這需要在PLC上有模擬量輸入輸出功能。注意讀寫變頻器幾種數據就需要PLC具有幾通道模擬量輸入輸出。

二種利用PLC物理通信口(RS232、RS422、RS485)用通信方式與變頻器連接。注意通信協議問題，如果PLC與變頻器是同通信協議，直接接上線讀寫變頻器寄存器就行；如果不同通信協議需要在PLC程序中編寫變頻器通信格式的相關程序。
