德國西門子公司生產的PLC在我國的應用相當廣泛，在冶金 、化工、耐火生產線等諸多域都有應用。西門子（SIEMENS）公司的PLC產品包括LOGO、S7-200、S7-1200、S7-300、S7-400、S7-1500等。 西門子S7系列PLC體積小、速度快、標準化，具有網絡通信能力，功能更強，可靠性高。

那么這么多的PLC你知道它們有什么區別嗎？都可以適應到什么樣的設備嗎？如果選型選錯了會發生什么？

其實這些PLC在詳細的功能上有一些細微的差別，比如說200smart不支持稱重模塊，S7-400有冗余系統等等，如果在生產工藝上有要求的話需要區分不同PLC的區別，否則無法實現功能。

除此之外，如果使用小型PLC驅動大型設備，則可能出現輸入輸出點不夠，或者即使輸入輸出點足夠但運行速度慢導致PLC運行出現問題。而使用大型PLC驅動小型設備，則會出現資源浪費的情況，畢竟西門子的大型PLC的模塊的價格都是很高的。

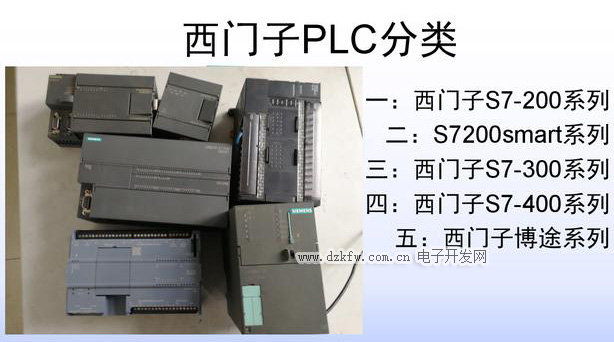

首先我們先了解一下S7-200；

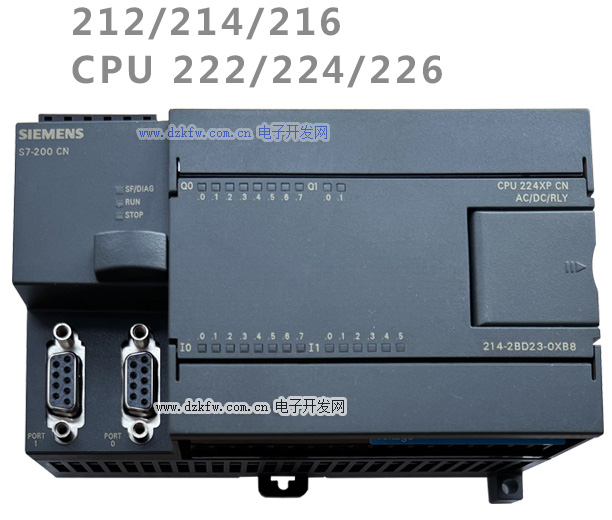

西門子S7-200（CPU 224）

S7-200是西門子公司推出的一種小型PLC，它的優點是

（1）結構緊湊，占用空間小，系統穩定。

（2）拓展型良好，可以接稱重模塊，數字量、模擬量輸入輸出模塊等等，使用起來非常方便。

（3）價格低廉，200系列PLC的價格可能是西門子里面最便宜的了，當然性能的話也會差一點。

比如它有這些缺點：

（1）最大的問題就是該款PLC已經停產，后續的備件會成為問題。

（2）沒有以太網接口，只可以使用西門子配套電纜進行調試編程，不方便，如果想使用以太網的話也能拓展CP模塊。

（3）對于運動控制的支持不好。（S7-200的大多數PLC脈沖輸出最大頻率是20KHZ，S7-200smart的最大頻率是100Khz，也就是對伺服電機的驅動不是很好。）而且西門子的新型PLC，包括200smart，1200等等都有向?qū)Чδ埽�使用起�?lái)很方便。

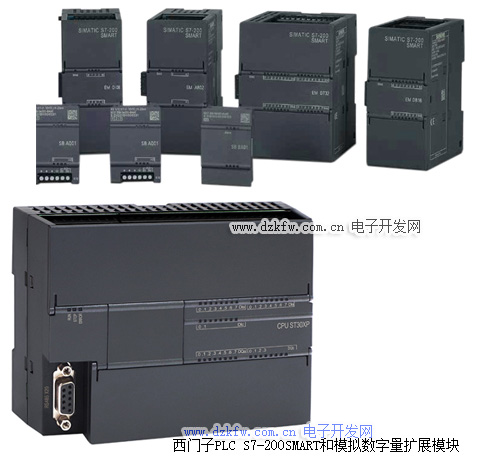

西門子S7-200smart（CPU ST60）

S7-200smart是西門子公司針對中國市場研發的一款產品，只在中國銷售。其原因可能是西門子的S7-200已經停產，西門子公司又不想放棄中國龐大的低端PLC市場，而作為S7-200的升級版，與S7-200相比，它有以下的特點：

（1）同是小型PLC，結構緊湊，價格低廉。

（2）拓展能力不如S7-200，它不支持稱重模塊，所以你不能使用精確的稱重功能，可以選擇用稱重儀表模擬量輸入代替，但精確度不如稱重模塊。

（3）Smart擁有以太網接口，調試編程拓展都非常方便。

（4）運動控制的支持比S7-200強大。無論是最大脈沖輸出，還是運動控制向?qū)В�都比S7-200好用，所以對于伺服系統的支持會好很多。

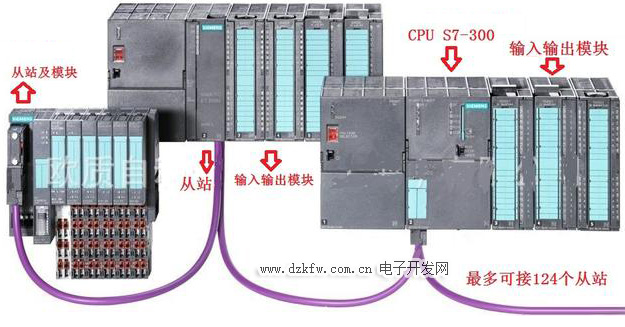

S7-300(支持遠程從站)

S7-300是西門子比較經典的產品，屬于中型PLC，相對于其他產品以及小型PLC，它有著最明顯的特點就是：PROFIBUS現場總線系統。那么這個系統是干什么的？

它是控制系統與分散式IO的通信，我給大家舉個例子

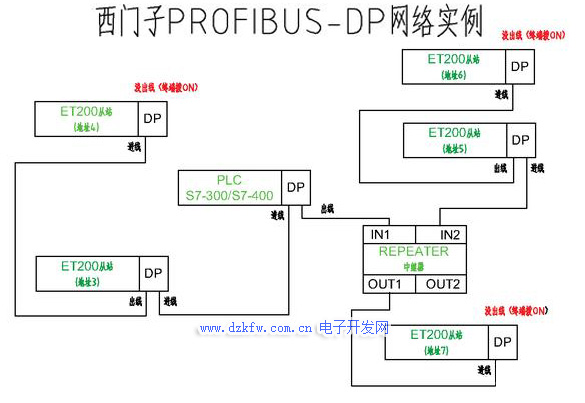

西門子S7-300 DP網絡圖（從站地址可拓展到124）

如果一個工廠有三層樓，每層500平方米，如果沒有這種技術，就需要把所有信號信全部從現場接回PLC，那如果工廠設備多的話，現場全部都是電纜；但如果使用這種技術，就可以幾十平米建立一個IO遠程站，然后把附近的信號接到這個遠程站上，然后用一根profibus-dp網線（兩芯屏蔽電纜）接回PLC即可，而S7-300PLC最多可以使用124個遠程從站，非常方便，而且借助于西門子的技術能力，這種通訊非常穩定，只要把電纜接好，一般情況不會出現干擾。（大家如果對這個技術感興趣，可以在下方留言，我可以拓展一下這個技術在工廠實際應用中如何接線，注意事項以及故障判斷等）

而且除此之外，該協議對于外部設備的支持很好，因?yàn)槲鏖T子的強大，很多外圍設施會針對該協議制作自己設備的協議包，比如說各種儀表，各種機器人等等，只要下載該設備的GSD文件，就可以輕松使用外圍設備。

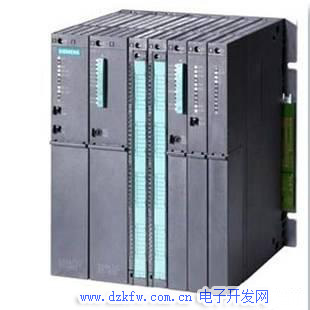

S7-400（西門子高端產品）

而S7-400則是和S7-300使用一樣的軟件，編程語言，屬于300的升級版，速度和容量比300更快和大，但S7-400有一個天生的缺陷：它屬于西門子高端產品，所以價格非常昂貴。

因此，國內的很多工廠都是這樣使用的；

那就是CPU使用S7-400，但不接拓展S7-400的模塊，而是借助于PROFIBUS-DP技術，用遠程IO從站的方式連接S7-300的拓展模塊，這樣使用是沒有任何問題的，即利用了S7-400的高速性能，價格又低下來。

接下來我們介紹一下新門子的新產品，博途分為S1200系列和S1500系列。

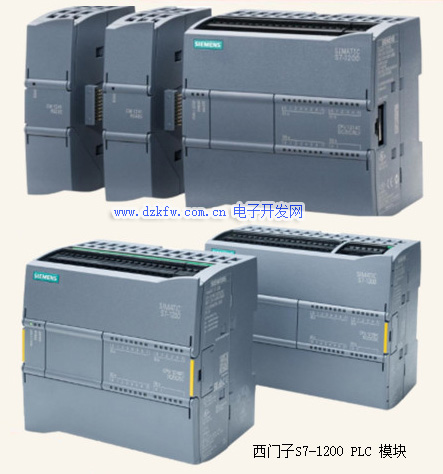

西門子S-1200（CPU 1217）

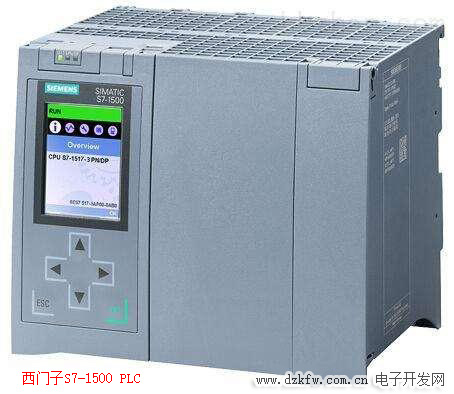

西門子S-1500，西門子高端產品

大家一般都把S1200理解成S7-200的升級版，S1500理解為S7-300/400的升級版。

所以S1200的定位是小型PLC，s1500是大型PLC；但是對于編程方式，S1200，S1500和S7-300，S7-400類似.所以有S7-300或者S7-400編程經驗的就可以很快上手。

作為西門子的最新產品，它兼容了以太網接口，拓展模塊也很多，系統也比較穩定，未來的發展也會更好，如果手里面有這款產品的話大家不妨去學一學博途。

西門子的PLC雖然有這么多種，但對于剛接觸PLC的人來說，可以先從一個PLC學起，作幾個小試驗，有條件的話做個項目，把一款PLC徹底學好后再有針對性的學習其他PLC。
