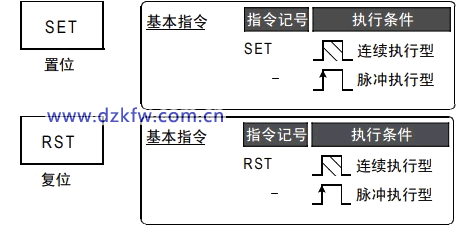

1) 位軟元件的置位(SET指令[動作保持]) SET指令是當指令輸入為ON時，對輸出繼電器(Y)、輔助繼電器(M)、狀態(S)以及字軟元件的位指定(D□.b) ON的指令。 此外，即使指令輸入為OFF，通過SET指令置ON的軟元件也可以保持ON動作。

2) 位軟元件的復位(RST指令[解除動作保持]) RST指令是對輸出繼電器(Y)、輔助繼電器(M)、狀態(S)、定時器(T)、計數器(C)以及字軟元件的位指定 (D□.b)進行復位的指令。 可以對用SET指令置ON的軟元件進行復位(OFF 處理)。

3) 字軟元件的當前值清除(RST指令[當前值及寄存器的清除]) RST指令是清除(T)、計數器(C)、數據寄存器(D)、擴展寄存器(R)和變址寄存器(V)、(Z)的當前值數據的 指令。 此外，要將數據寄存器(D)和變址寄存器(V)、(Z)的內容清零時，也可使用RST指令。(使用常數為K0的MOV 傳送指令也可以得到相同效果。) 另外，使用RST指令也可以對累計定時器T246～T255的當前值和觸點復位。 可以對于同一軟元件，多次使用SET、RST指令，而且順序也可隨意。

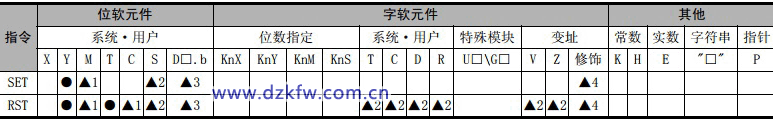

3. 對象軟元件

▲1 :不可以對特殊輔助繼電器(M)、32位計數器(C)進行變址修飾(V、Z)

▲2 :狀態(S)不能變址修飾(V、Z)

▲3 : D□.b僅支持FX3U·FX3UC可編程控制器。但是，不能變址修飾(V、Z)。

▲4 :僅支持FX3U·FX3UC可編程控制器。

SET指令是對輸出繼電器(Y)、輔助繼電器(M)、狀態(S)以及數據寄存器(D)的指定位進行線圈驅動的指令。

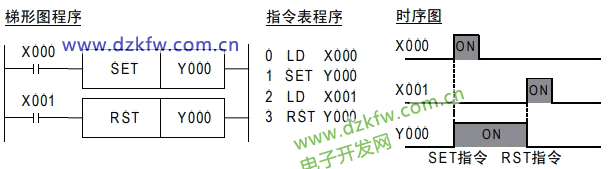

1）. 使用位元軟件時 并聯的SET指令，可以連續使用多次。

下面的程序舉例中，SET Y000后接著RST Y000的程序就是這個情況。

2）. 使用字軟元件(定時器、計數器)時

使用RST指令復位計數器和累計型定時器。

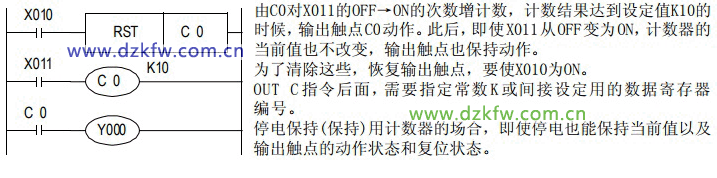

(1) 內部計數器的編程

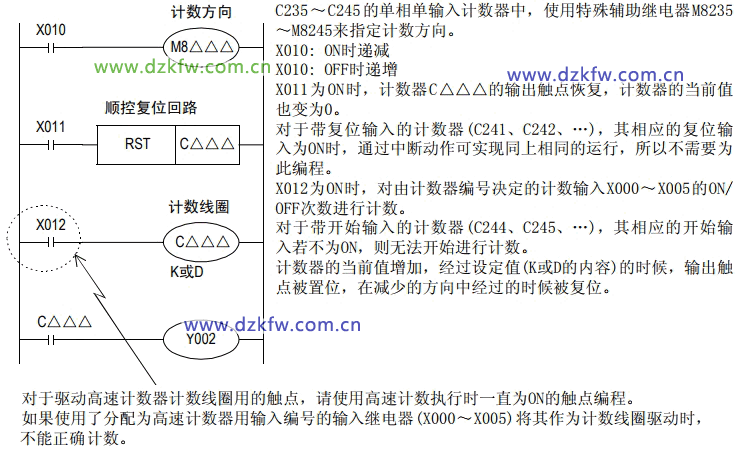

(2) 高速計數器的編程

用于跳轉程序/子程序/中斷程序時的注意事項 在跳轉程序、子程序以及中斷程序中對定時器、計數器執行RST指令時，定時器和計數器保持被復位的狀 態，并且定時器和計數器有可能出現不工作的情況。

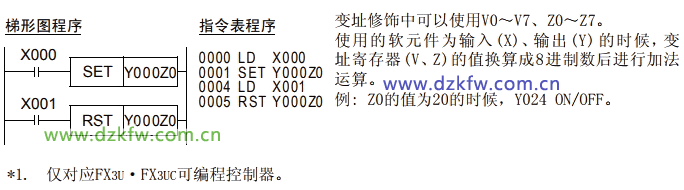

3). 變址修飾*1

SET指令和RST指令中使用的軟元件，可以采用變址寄存器(V、Z)進行修飾。 (狀態(S)、特殊輔助繼電器(M)、32位計數器(C)、D□.b、字軟元件不能修飾。)

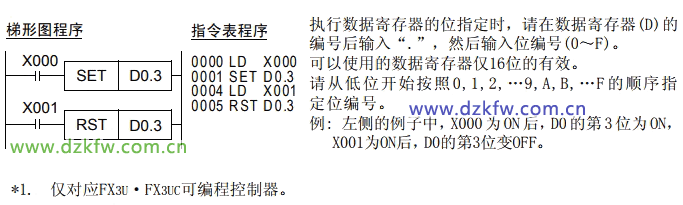

4). 數據寄存器(D)的位指定*1

在SET指令和RST指令使用的軟元件中，可以指定數據寄存器(D)的位。
