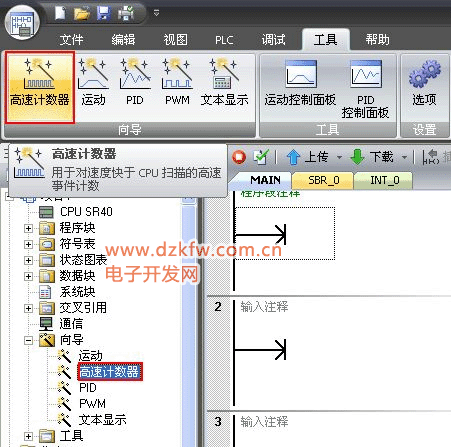

在 STEP7-MicroWIN SMART中的命令菜單中選擇 Tools（工具）> Wizards（向?qū)В┲羞x擇 High Speed Counter（高速計數器向?qū)В?，也可以在項目樹中選擇 Wizards（向?qū)В┪募�夾中的 High Speed Counter（高速計數器向?qū)В┌粹o，如圖 1所示。

圖 1.選擇 HSC 向?qū)?/P>

步驟一：選擇 HSC 編號，如圖 2所示。

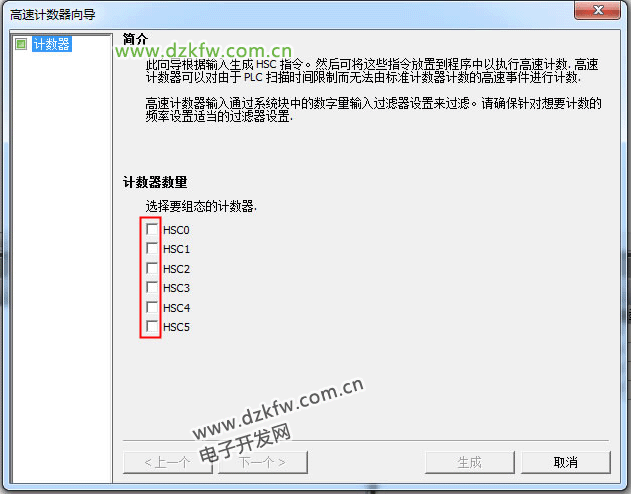

圖 2.選擇計數器編號

步驟二：為計數器命名，在左側樹形目錄中選擇“高速計數器”，如圖 3所示。

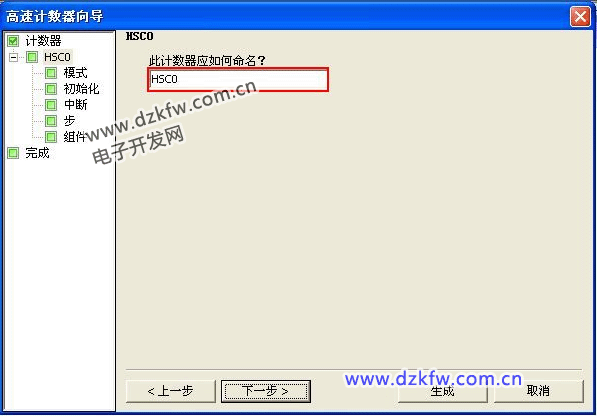

圖 3.高速計數器命名

步驟三：選擇計數器模式，詳細信息請見“表1.高速計數器的模式及輸入點”。

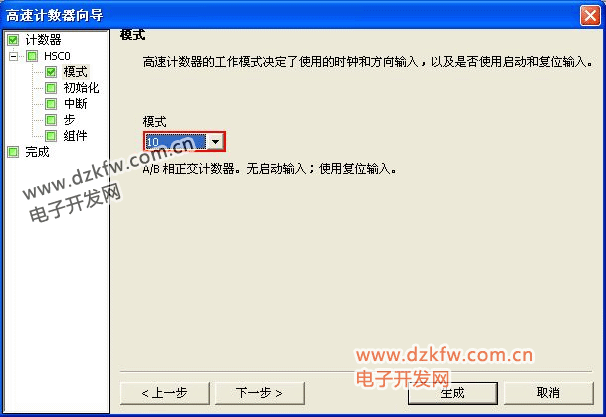

圖 4.選擇高速計數器模式

步驟四：配置初始化信息。

圖 5. HSC 初始化選項

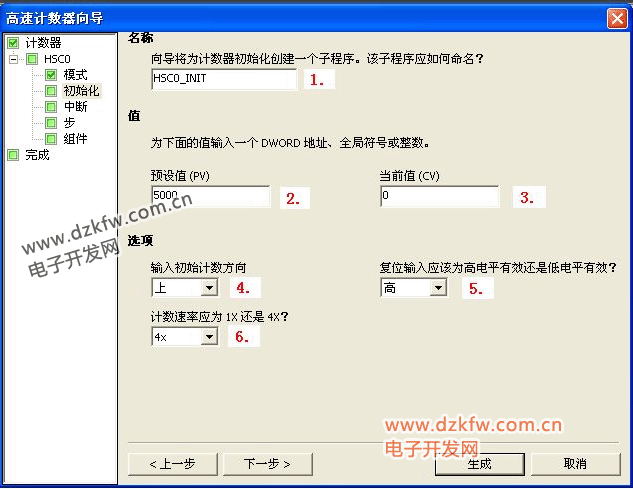

在上圖中：

1. 為初始化子程序命名，或者使用默認名稱。
2. 設置計數器預置值：可以為整數、雙字地址或符號名：如 5000、VD100、PV_HC0。用戶可使用全局符號表中雙字整數對應的符號名。如果用戶輸入的符號名尚未定義，點擊‘ Generate （生成）’后會看到：

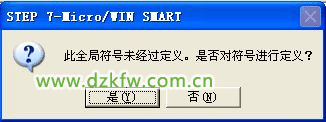

   這個提示框顯示：“這不是定義的全局符號。您希望定義符號嗎”，點擊“是”




   填入地址和注釋，注意：地址必須為雙字地址， 注釋可以不填。
3. 設置計數器初始值：可以為整數、雙字地址或符號名：5000、VD100、CV_HC0。
4. 初始化計數方向：增，減。
5. 對于帶外部復位端的高速計數器，可以設定復位信號為高電平有效或者低電平有效。
6. 使用A/B相正交計數器時，可以將計數頻率設為1倍速或4倍速。使用非A/B相正交計數器時，此項為虛。
7. S7-200 SMART 均不支持帶外部啟動端的高速計數器，因此此項為虛。



   注意：所謂“高/低電平有效”指的是在物理輸入端子上的有效邏輯電平，即可以使 LED 燈點亮的電平。這取決于源型/漏型輸入接法，并非指實際電平的高、低。

步驟五：配置中斷事件，如圖 6所示。

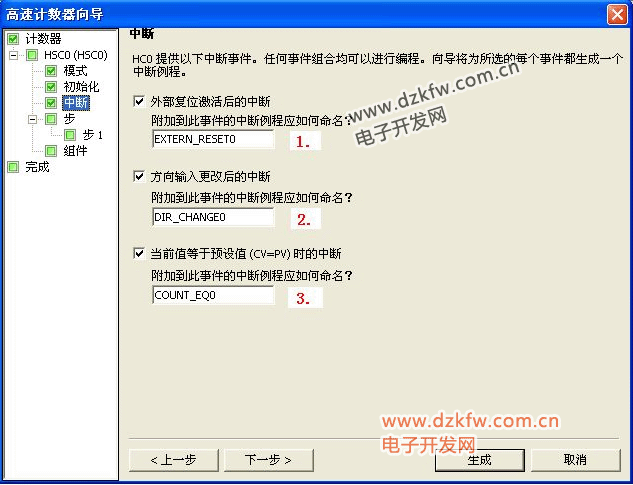

圖 6.配置中斷

如圖 6所示，一個高速計數器最多可以有 3 個中斷事件，在白色方框中填寫中斷服務程序名稱或者使用默認名稱：

在這里配置的中斷事件并非必須，系由用戶根據自己的控制工藝要求選用。

1. 外部復位輸入有效值時中斷，如果使用的高速計數器模式不具有外部復位端，則此項為虛。
2. 方向控制輸入狀態改變時的中斷，有以下 3 種情況會產生該中斷：

   • 單項計數器的內部或外部方向控制位改變瞬間
   • 雙相計數器增、減時鐘交替的瞬間
   • A/B相脈沖相對相位（超前或滯后）改變時瞬間

3. 當前值等于預置值時產生的中斷，通過向?qū)В�可以在該中斷的服�?wù)程序中重新設置高速計數器的參數，如預置值、當前值。一個這樣的過程稱為‘一步‘。

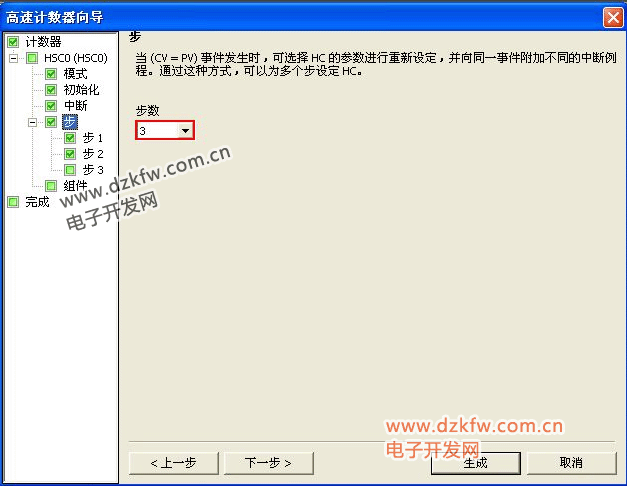

步驟六：配置 HSC 步數，如圖 7所示，最多可設置 10 步。

圖 7. 配置 HSC 步數

步驟七：定義高速計數器每一步的操作，如圖 8所示：

圖 8. HSC 第一步

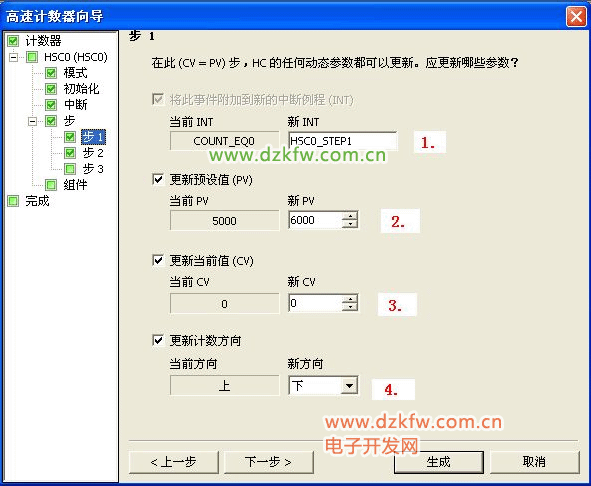

在這里配置的是當前值等于設定值中斷的服務程序中的操作：

1. 向?qū)�會自動為�?dāng)前值等于預置值匹配一個新的中斷服務程序，用戶可以對其重新命名，或者使用默認的名稱。
2. 勾選后，用戶在右側輸入新的預置值。
3. 勾選后，用戶在右側輸入新的當前值。
4. 如果選用的高速計數器模式有內部方向控制位。
5. 使用相同的方法完成其余兩步的設置

步驟八：完成向?qū)В�如圖 9所示：

圖 9. 完成向?qū)?/P>

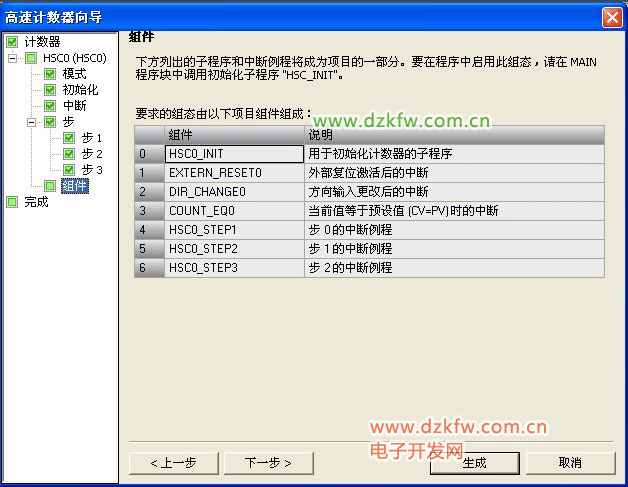

點擊向?qū)�對話框左�?cè)樹形目錄中的選項“組件（Components）”可以看到此時向?qū)�生成的子程序和中斷程序名稱及描述，點擊“生成（Generate）”按鈕，完成向?qū)А?/P>

注意：Micro/WIN SMART 高速計數器指令向?qū)Р捎脴湫文夸浀男问�，用戶可以直接在目錄樹中選擇相應選項進行設置，這種方式便于用戶在完成指令向?qū)Ш蟾鶕?jù)實際需求進行快速修改。

步驟九：調用子程序：

注意：

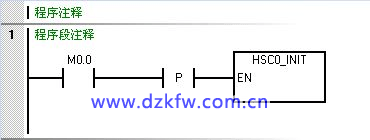

• HSC_INIT 為初始化子程序，請?jiān)谥鞒绦驂K中使用 SM0.1 或一條邊沿觸發指令調用一次此子程序。
• 向?qū)�生成的中斷服�?wù)程序及子程序都未上鎖，用戶可以根據自己的控制需要進行修改。

通過向?qū)��?shí)現高速計數器例程

所需條件：

1、軟件版本：STEP 7-Micro/WIN SMART V2.3

2、SMART CPU固件版本:V2.3（其他版本亦可）

3、通訊硬件：TP電纜（以太網電纜）

所實現的功能：

例程中使用高速計數器0的模式0，實現計數功能，即測量I0.0的脈沖數。

程序內當計數值到2500后，進入中斷清零，重新計數

如果遇到無法測量頻率較高的計數值時，可以考慮適當改小I0.0的濾波時間
