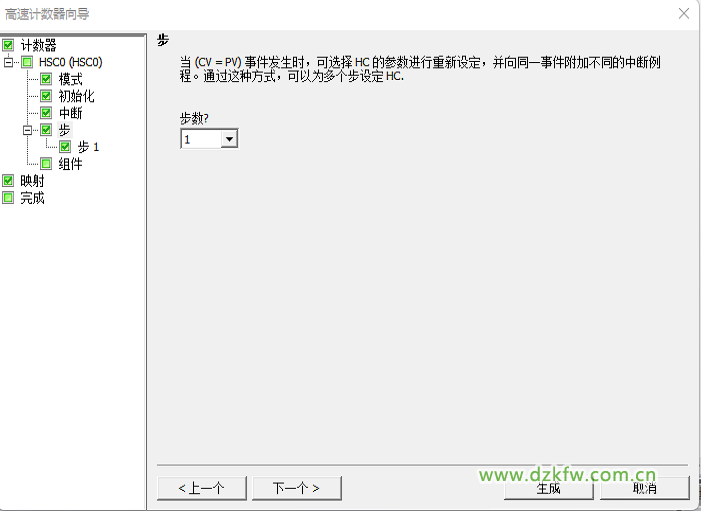

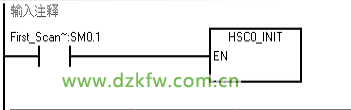

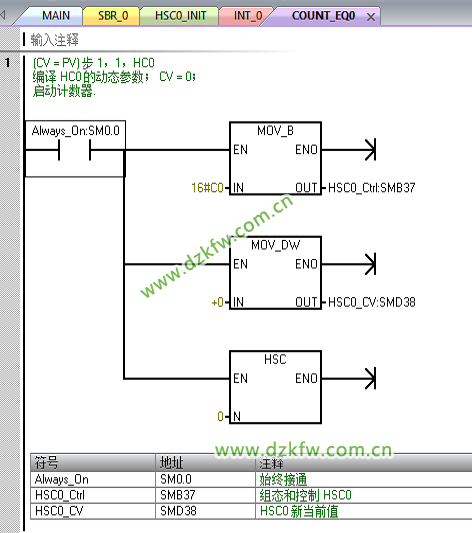

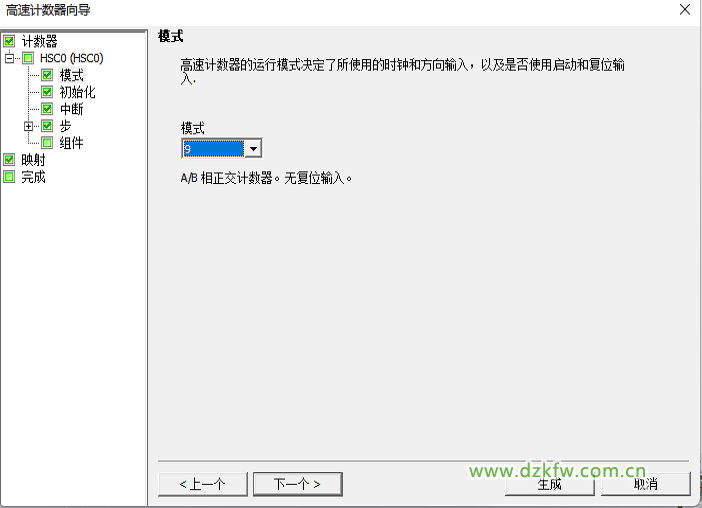

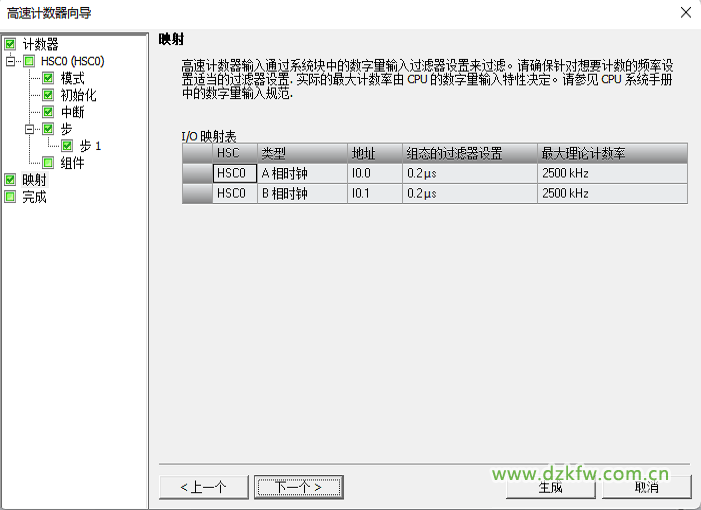

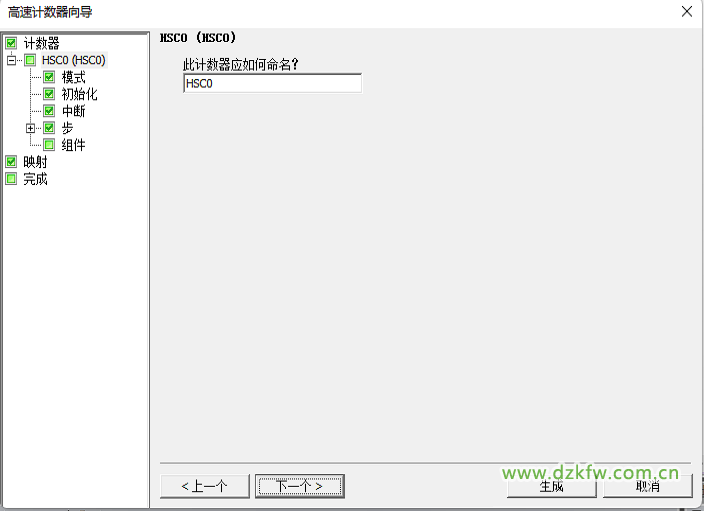

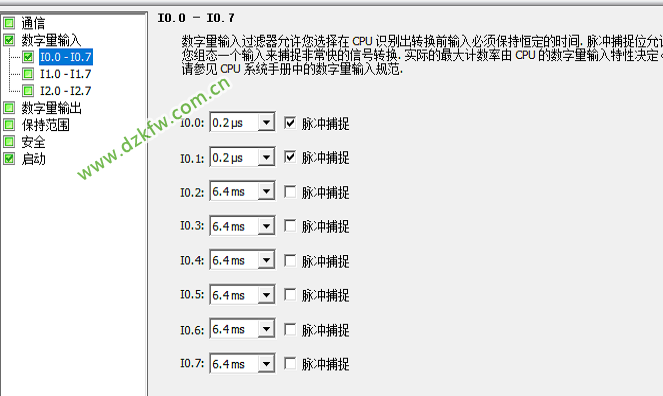

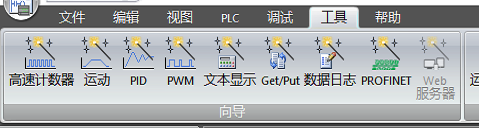

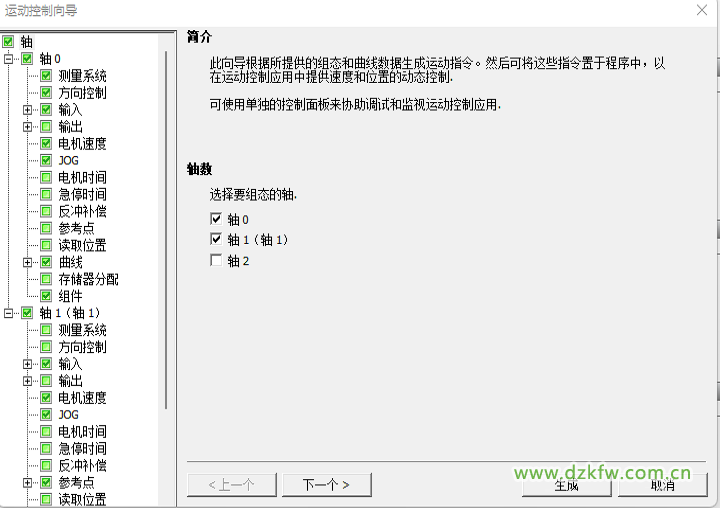

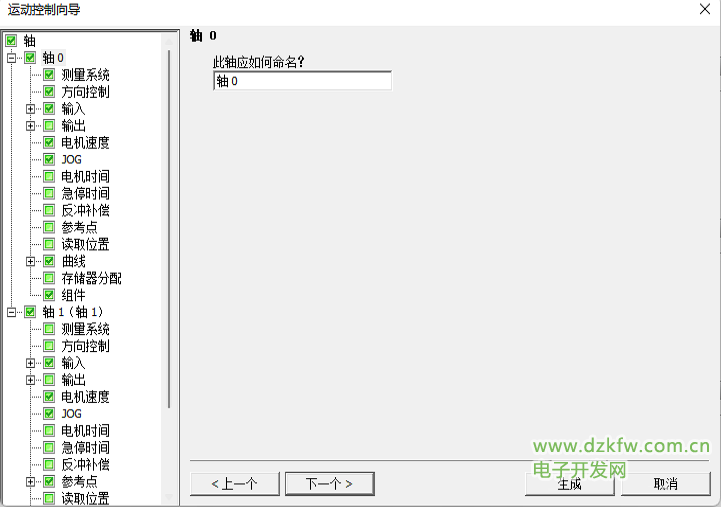

1.選擇要使用的軸

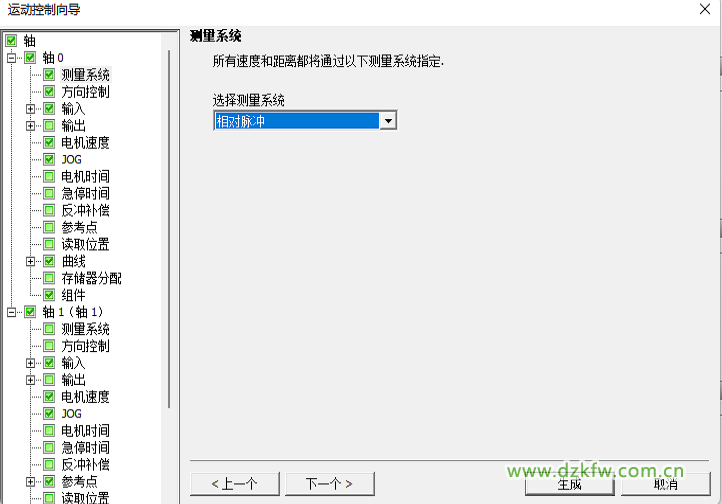

2.選擇測量系統，有相對脈沖和工程單位（由于我只要發送一萬個脈沖，所以選擇相對脈沖）

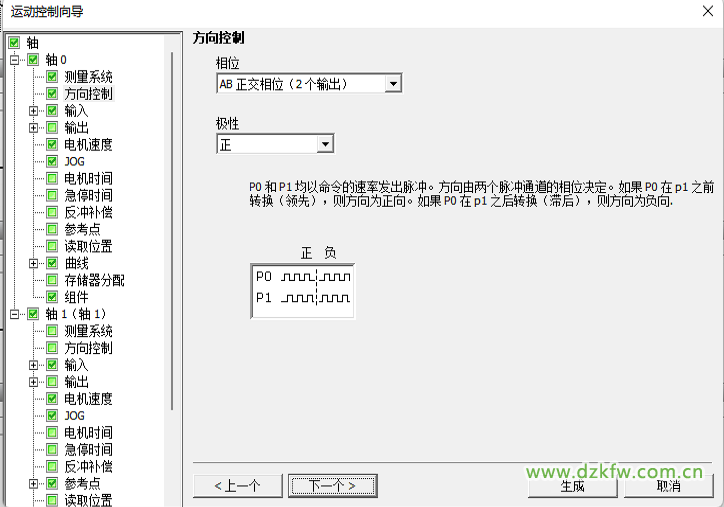

3. 配置輸出脈沖的信號類型和極性

4.后面的配置按照自己的需求去選擇，我這里只需要發送脈沖，所以直接跳到運動控制生成的子程序。


生成的代碼如下：

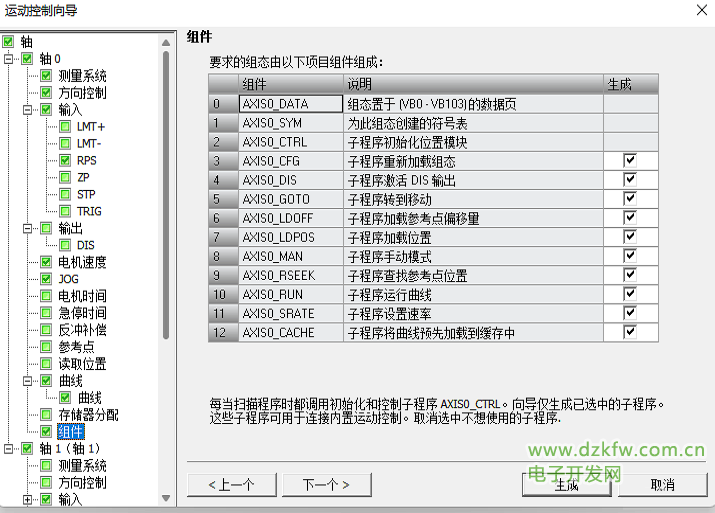

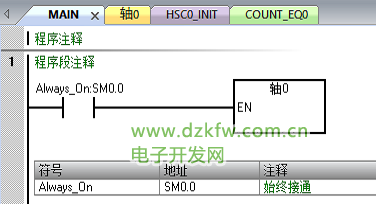

這里有生成很多子程序，主要用到的有AXIS0_CTRL和AXIS0_GOTO
這些子程序中CTRL要和其他子程序搭配起來用，CTRL必須要使用，重點來介紹一下AXIS0_CTRL和AXIS0_GOTO。

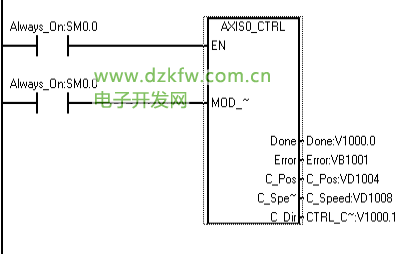

AXIS0_CTRL


啟用和初始化運動軸，方法是自動命令運動軸每次 CPU 更改為 RUN 模式時加載組態/包絡表。

MOD_EN 參數必須開啟，才能啟用其它運動控制子例程向運動軸發送命令。 如果 MOD_EN 參數關閉，運動軸會中止所有正在進行的命令；
Done 參數會在運動軸完成任何一個子例程時開啟；
Error 參數存儲該子程序運行時的錯誤代碼；
C_Pos 參數表示運動軸的當前位置。 根據測量單位，該值是脈沖數 (DINT) 或工程單位數 (REAL)；
C_Speed 參數提供運動軸的當前速度。 如果您針對脈沖組態運動軸的測量系統，C_Speed 是一個 DINT 數值，其中包含脈沖數/每秒。如果您針對工程單位組態測量系統，C_Speed 是一個 REAL 數值，其中包含選擇的工程單位數/每秒 (REAL)。
C_Dir 參數表示電機的當前方向：信號狀態 0 = 正向；信號狀態 1 = 反向；

AXIS0_GOTO


命令運動軸轉到所需位置
START 參數開啟會向運動軸發出 GOTO 命令。 對于在 START 參數開啟且運動軸當前不繁忙時執行的每次掃描，該子例程向運動軸發送一個 GOTO 命令。為了確保僅發送了一個 GOTO 命令，請使用邊沿檢測元素用脈沖方式開啟 START 參數；
Pos 參數包含一個數值，指示要移動的位置（絕對移動）或要移動的距離（相對移動）。 根據所選的測量單位，該值是脈沖數 (DINT) 或工程單位數 (REAL)；
Speed 參數確定該移動的最高速度。 根據所選的測量單位，該值是脈沖數/每秒 (DINT) 或工程單位數/每秒 (REAL)；
Mode 參數選擇移動的類型：
0：絕對位置
1：相對位置
2：?jiǎn)嗡龠B續正向旋轉
3：?jiǎn)嗡龠B續反向旋轉
Abort 參數啟動會命令運動軸停止當前包絡并減速，直至電機停止。
