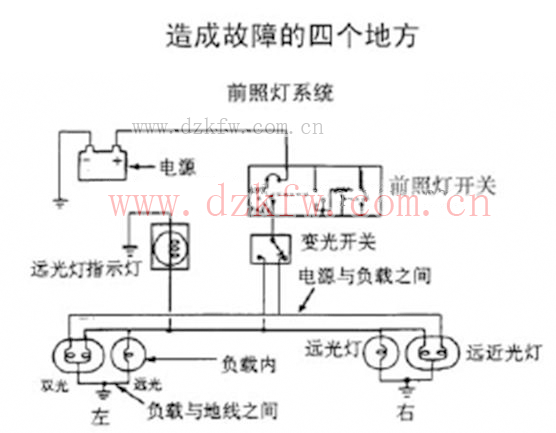

按汽車的電路故障位置分，汽車電路中故障可能發生在以下四個地方：

1)負載（用電電器）

2)負載和電源之間

3)負載和地線之間

4)電源

確定電路故障的位置很重要，如果你查出的故障范圍與你確定的故障類別相符，你就找到了排除故障的正確方向。下來看一下這些故障都有哪些特征。

負載故障

不工作的負載是最容易查出的一種故障。其原因可能是負載故障、負載與地線之間有問題或只有少量或沒有電流供給負載。

負載與電源之間的故障

一般來說，如果系統中只有一個部件不工作，就應從這一部件著手診斷。這個建議必須建立在邏輯的基礎上。

例如，一個電動車窗的電動機不工作，就不應從將門拆開來檢查電動機開始。

為了節省時間，應從電動車窗開關和電源與開關之間容易檢查的部位著手，而不應在故障范圍逐步排除到電動機本身之前，就進行費時的電動機的檢查工作。如果電路中有幾個負載不工作，應從負載共同的供電點開始檢查。

負載與地線之間的故障

不良的接地是造成電氣系統故障的主要原因。因此，要常常檢查接地的情況。如果接地沒有問題，問題就有可能在電源和負載之間。

電源故障

電源故障如同負載故障一樣，比較容易診斷。因為它將導致所有接受這一電源供電的負載無法工作。如果系統中所有負載都不工作，你應該懷疑是否是蓄電池沒電、蓄電池電纜損壞、負極電纜接地不良或起動機接線端接觸不良等。

蓄電池是最終電源，你也可將點火開關、保險、其他開關和電路分支點看成是第二電源。

利用電路圖在頭腦中簡化電路的好處是，使你不用觸及汽車或無需測試儀器就可以迅速地診斷故障，節省了時間和精力。

將一個復雜電路實際分解成幾個簡單電路
