關鍵字：S7-200 SMART；Modbus TCP；Modbus Slave；Modbus Poll。

系列文章目錄

基于S7-200 SMART實現一鍵啟停
順序功能圖——（二）設計機組延時關機程序
基于S7-200 SMART實現MATLAB寫入與讀取PLC數據

---

---

前言

  Modbus TCP作為工業中的重要通信協議已經受到了廣泛的運用，西門子系列的PLC大多也支持免費的Modbus TCP通信，本文將基于S7-200 SMART實現PLC與PC的Modbus TCP通信。

---

一、Modbus通信協議簡介

  首先我們需要對通信有一個簡單的認識，通信其實在我們生活中很常見，就像我們平時QQ微信的聊天、打電話甚至是寫信，都可以是通信。如果我們以寫信為例就能提取出三個重要部分：發信人、信息、發信人。對于現在的工業通信也有類似于此的主體，稱之為：主站、從站、數據或者是服務端、客戶端、數據。

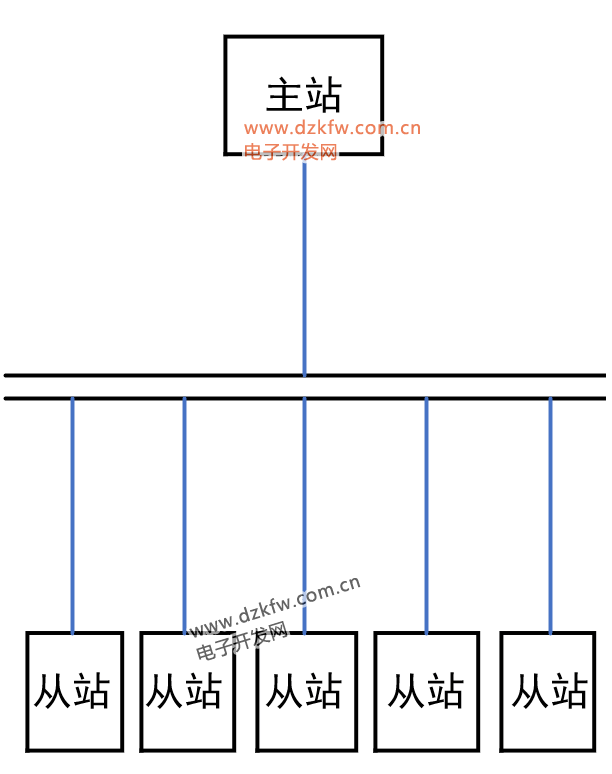

圖1.1 主站、從站

  一般主站、從站進行的的通信我們稱之為主從通信方式，在Modbus協議中的Modbus RTU和Modbus ASCII都屬于這種通信方式，在這種通信方式中，主站和從站可以理解為雇主和隨從的關系，只能由雇主向隨從提要求——由主站向從站發起通信（打工人落淚😵‍💫）。


圖1.2 服務端、客戶端

  Modbus TCP則是通過服務端、客戶端的方式進行通信，在這種通信方式中，服務端和客戶端可以理解為商店和顧客之間的關系，只能顧客向商店提要求——由客戶端向服務端發起通信（顧客是上帝😎）。

二、工程環境

  以下的案例基于：

• PC操作系統：WIN11
• PLC：S7-200 SAMRT CPU ST60
• 通信介質：普通網線一根
• PLC編程軟件：STEP 7-Micro/WIN SMART V2.8
• PC端客戶端模擬軟件：Modbus Poll 7.0
• PC端服務端模擬軟件：Modbus Slave 6.2

三、PLC——Server、PC——Client

1.流程

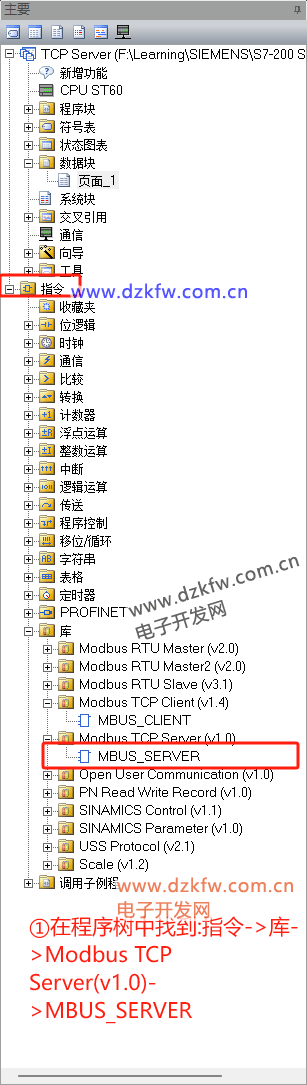

①在工程樹中MBUS_SERVER功能塊


圖3.1 在工程樹中MBUS_SERVER功能塊
②將MBUS_SERVER拖入程序窗口并設置參數

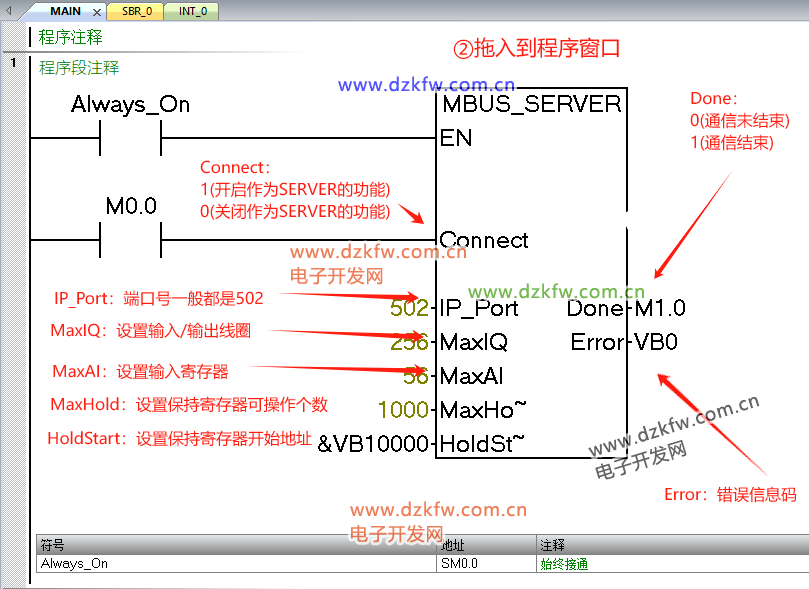

  圖3.2 將MBUS_SERVER拖入程序窗口并設置參數

• EN：功能塊使能端
• Connect：是否開始通信
• IP_Port：IP端口號
• MaxIQ：設置輸入/輸出線圈
• MaxAI：設置輸入寄存器
• MaxHold：設置保持寄存器
• HoldStart：設置被操作的保持寄存器的起始地址
• Done：通信是否結束的標志
• Error：錯誤報文

輸入線圈、輸出線圈、輸入寄存器、保持寄存器是Modbus協議中定義的四種不同的數據類型：

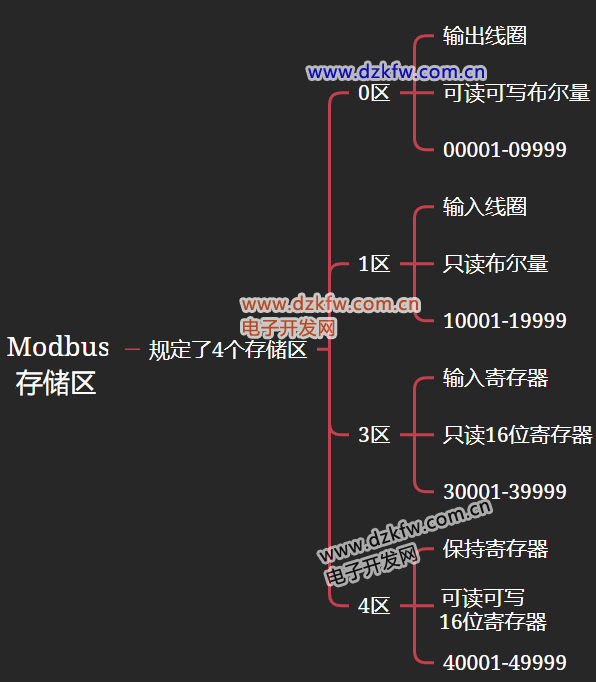

圖3.3 Modbus存儲區

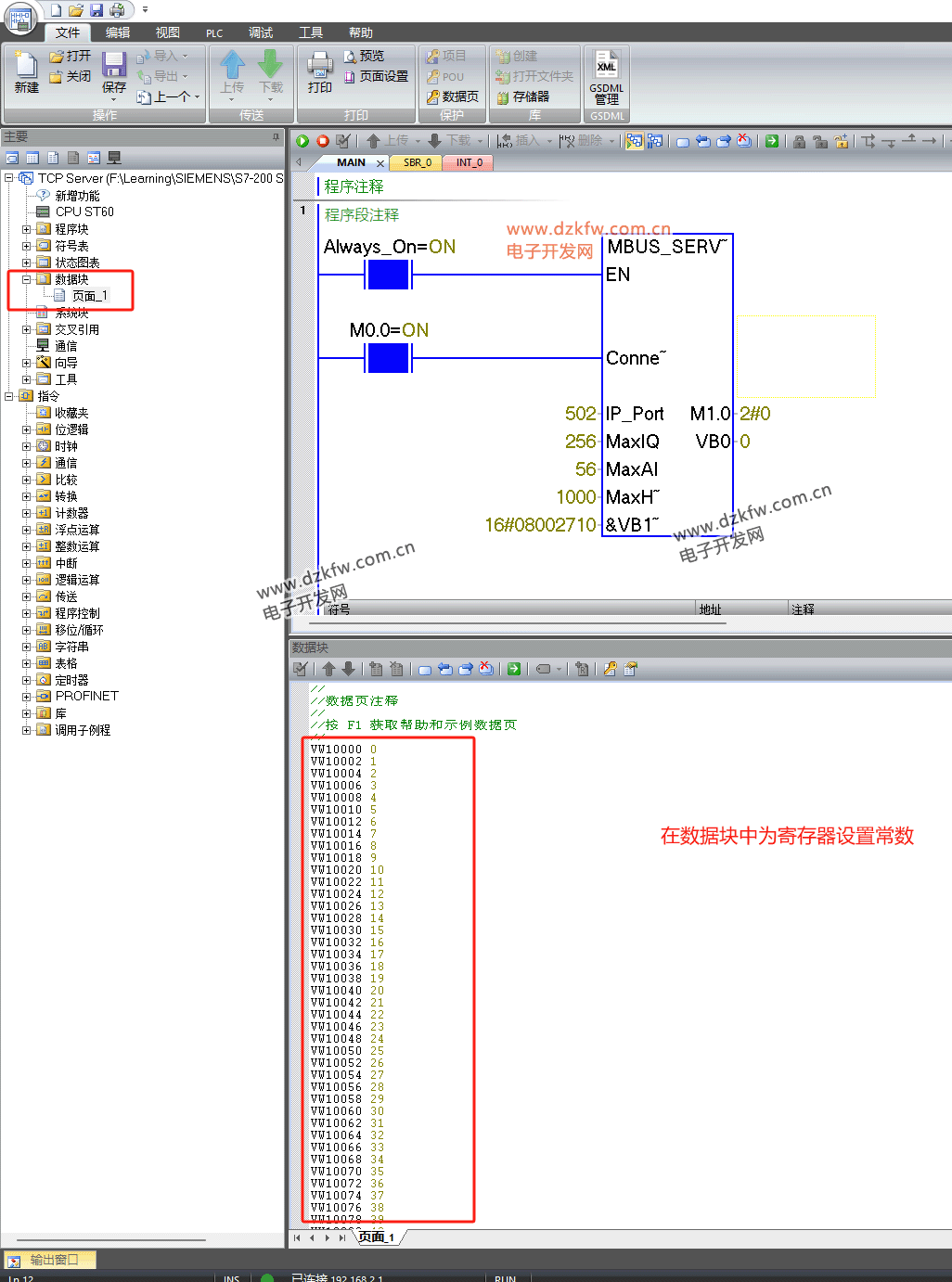

注意上述程序中使用的數據是通過數據塊進行設置的：



圖3.4 通過數據塊設置V寄存器數據

而且需要注意，如同使用高速計數器、PID等，要為MBUS_SERVER功能塊分配空間用于設定相關參數：

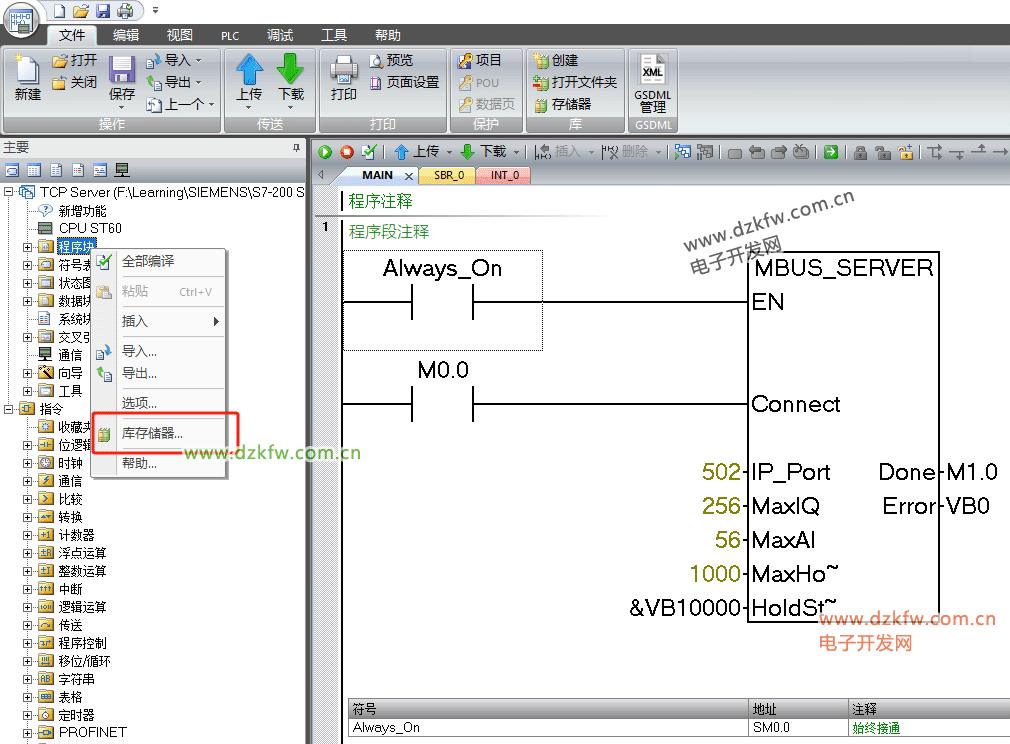

圖3.5 設置庫存儲器

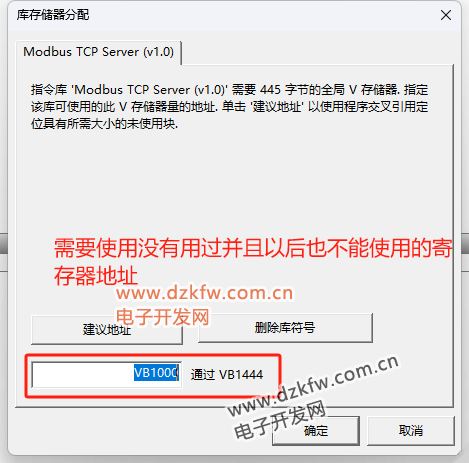

圖3.6 分配地址

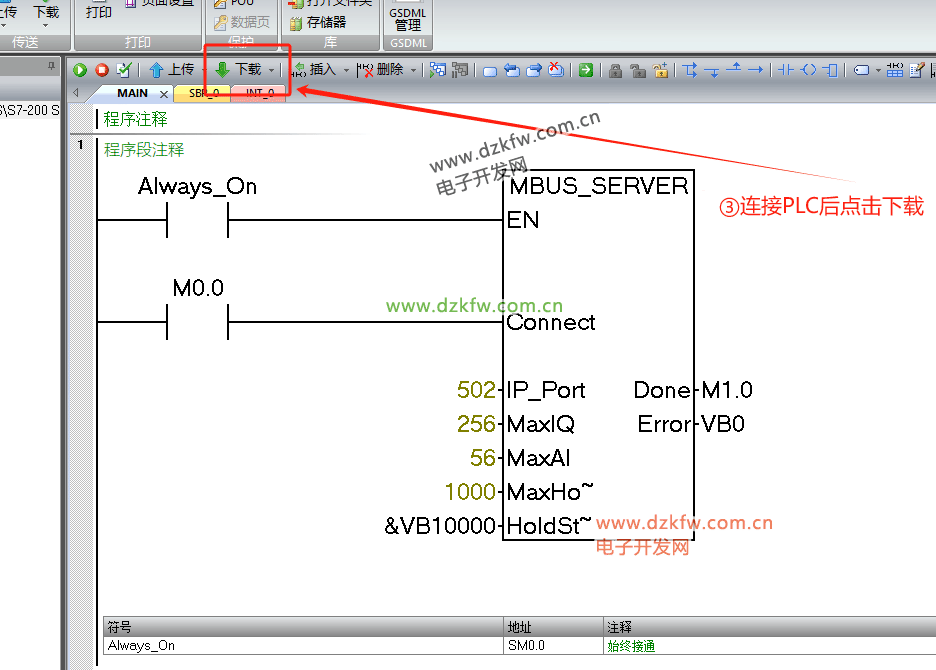

③連接PLC后點擊下載程序


圖3.7 連接PLC后點擊下載程序

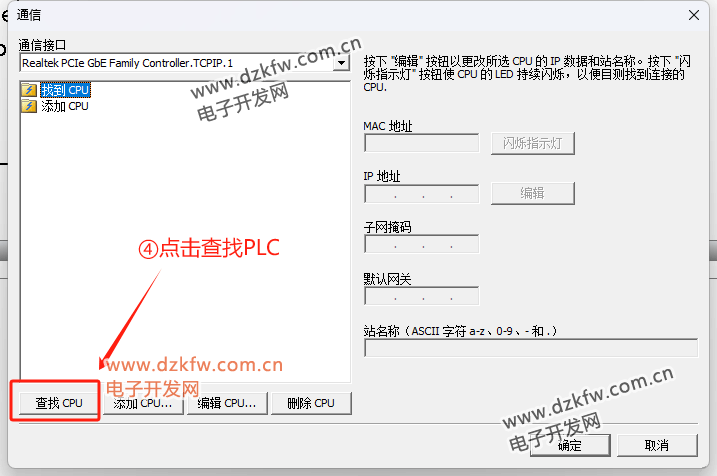

④查找PLC

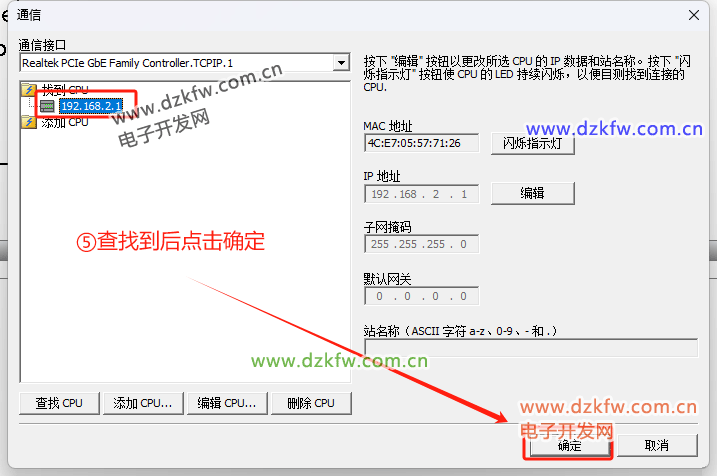

圖3.8 查找PLC

⑤與PLC建立通信連接



圖3.9 與PLC建立通信連接

⑥下載程序

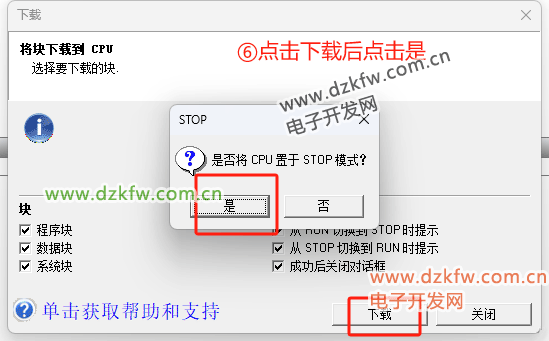

圖3.10 下載程序

⑦運行PLC

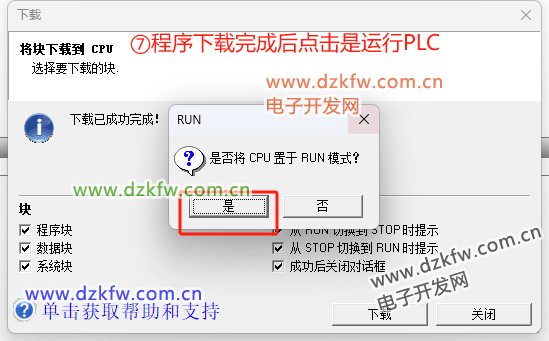

圖3.11 運行PLC

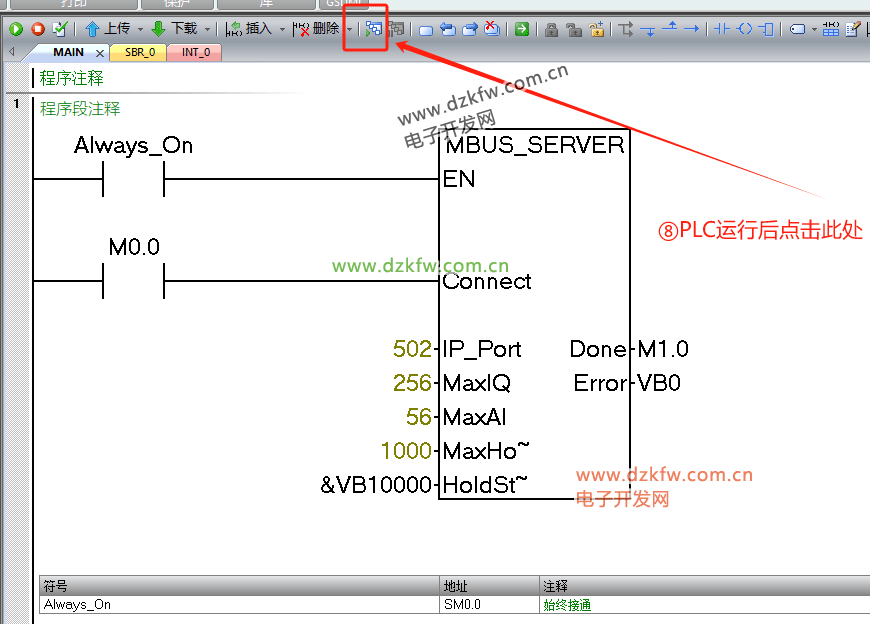

⑧在STEP 7中監視



圖3.12 在STEP 7中監視

⑨設置觸點

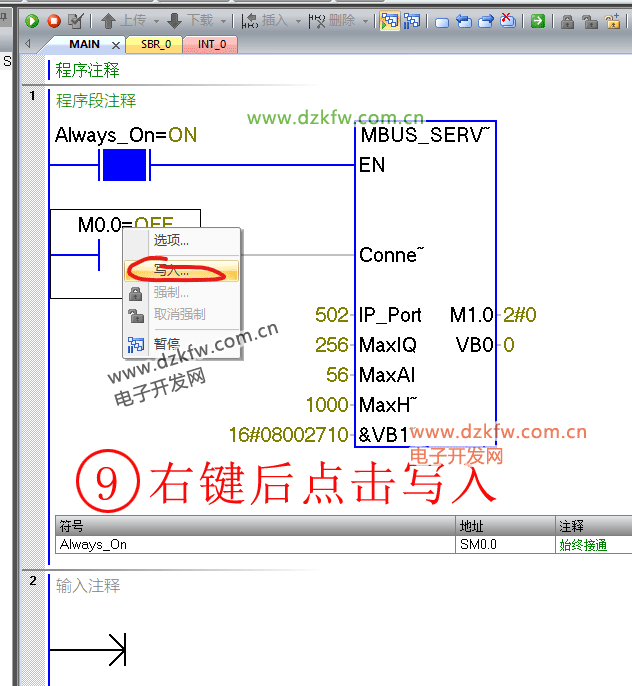

圖3.13 設置觸點

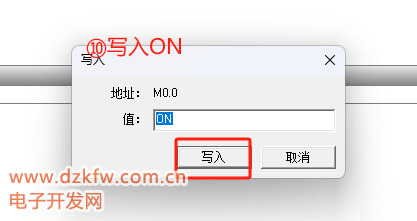

⑩設置觸點為ON



圖3.14 設置觸點為ON

⑪打開ModbusPoll

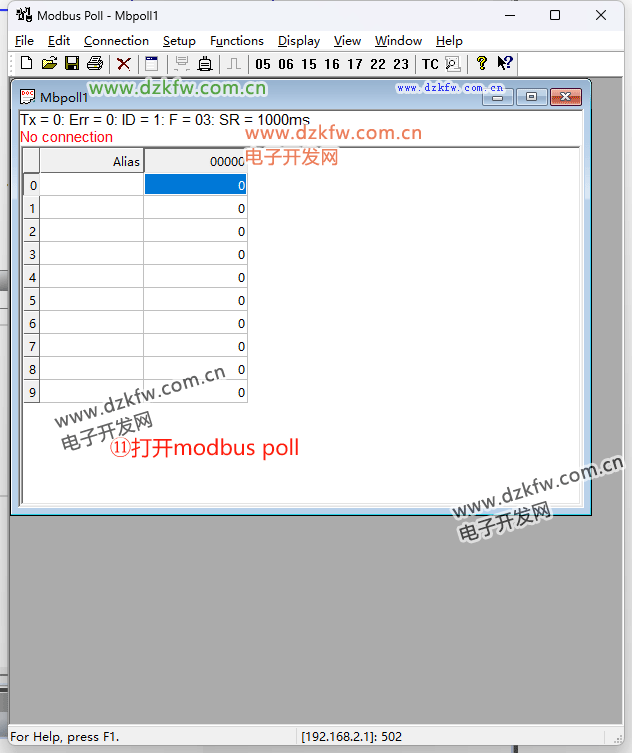

圖3.15 打開ModbusPoll

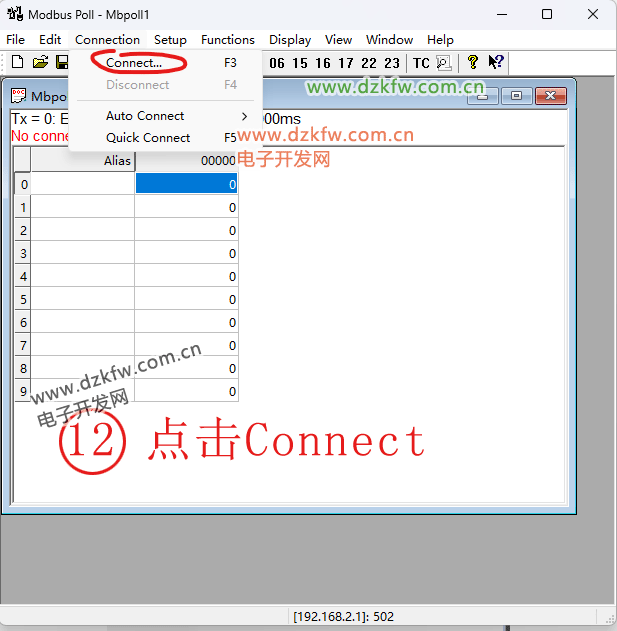

⑫點擊Connect



圖3.16 點擊Connect

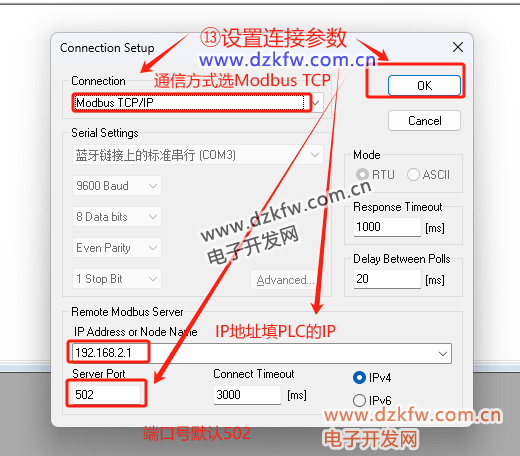

⑬設置連接參數


圖3.17 設置連接參數

⑭讀取默認讀寫情況下的數據

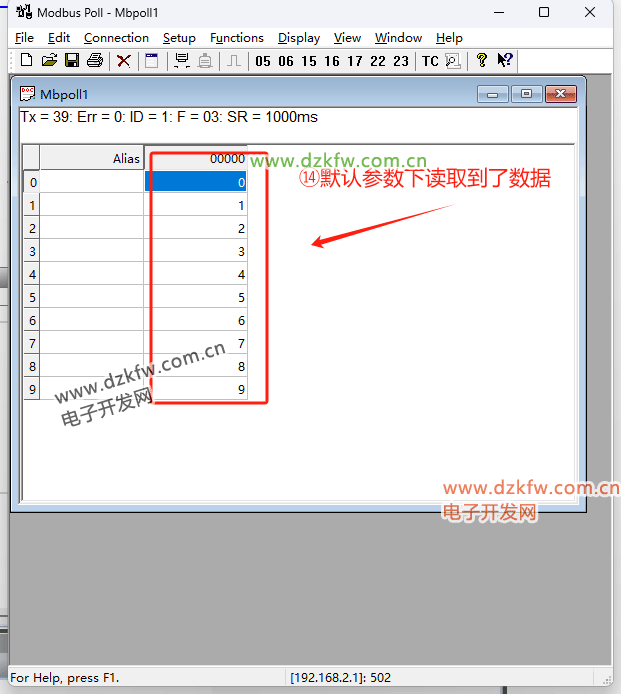

圖3.18 讀取默認讀取情況下的數據

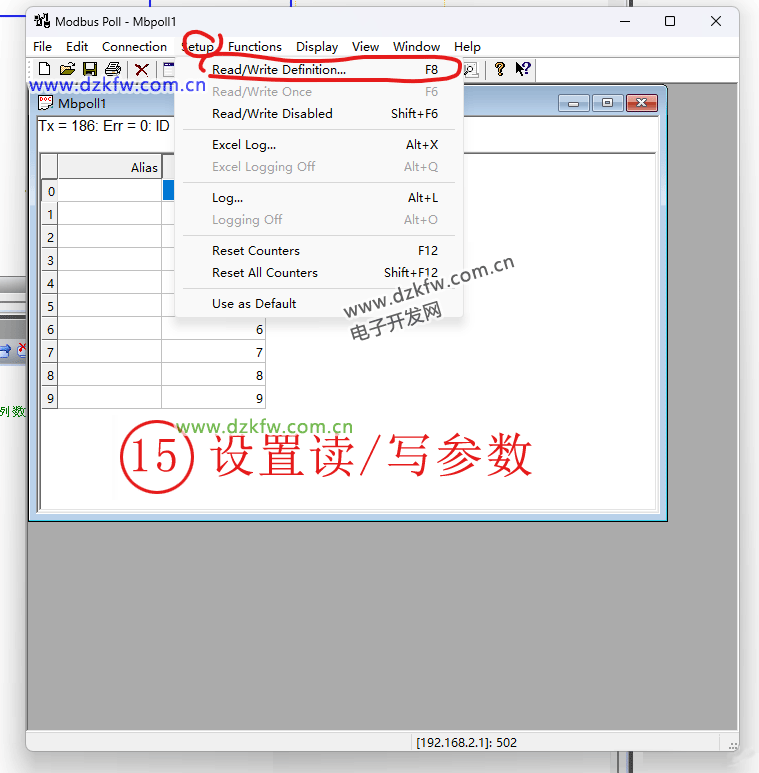

⑮設置讀寫參數



圖3.19 設置讀寫參數

⑯設置讀寫參數

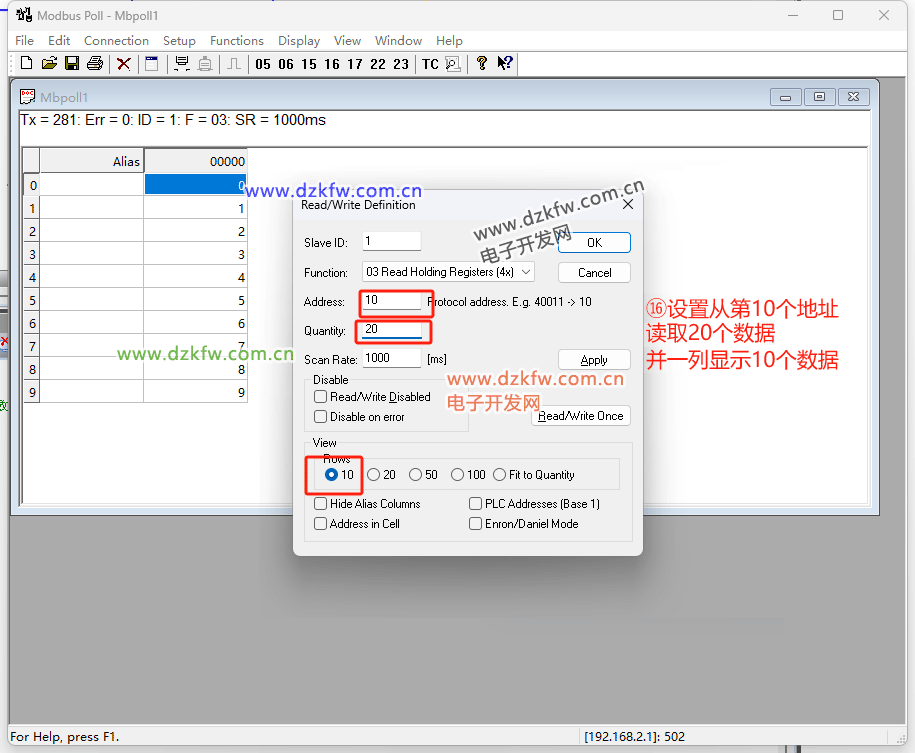

圖3.20 設置讀寫參數

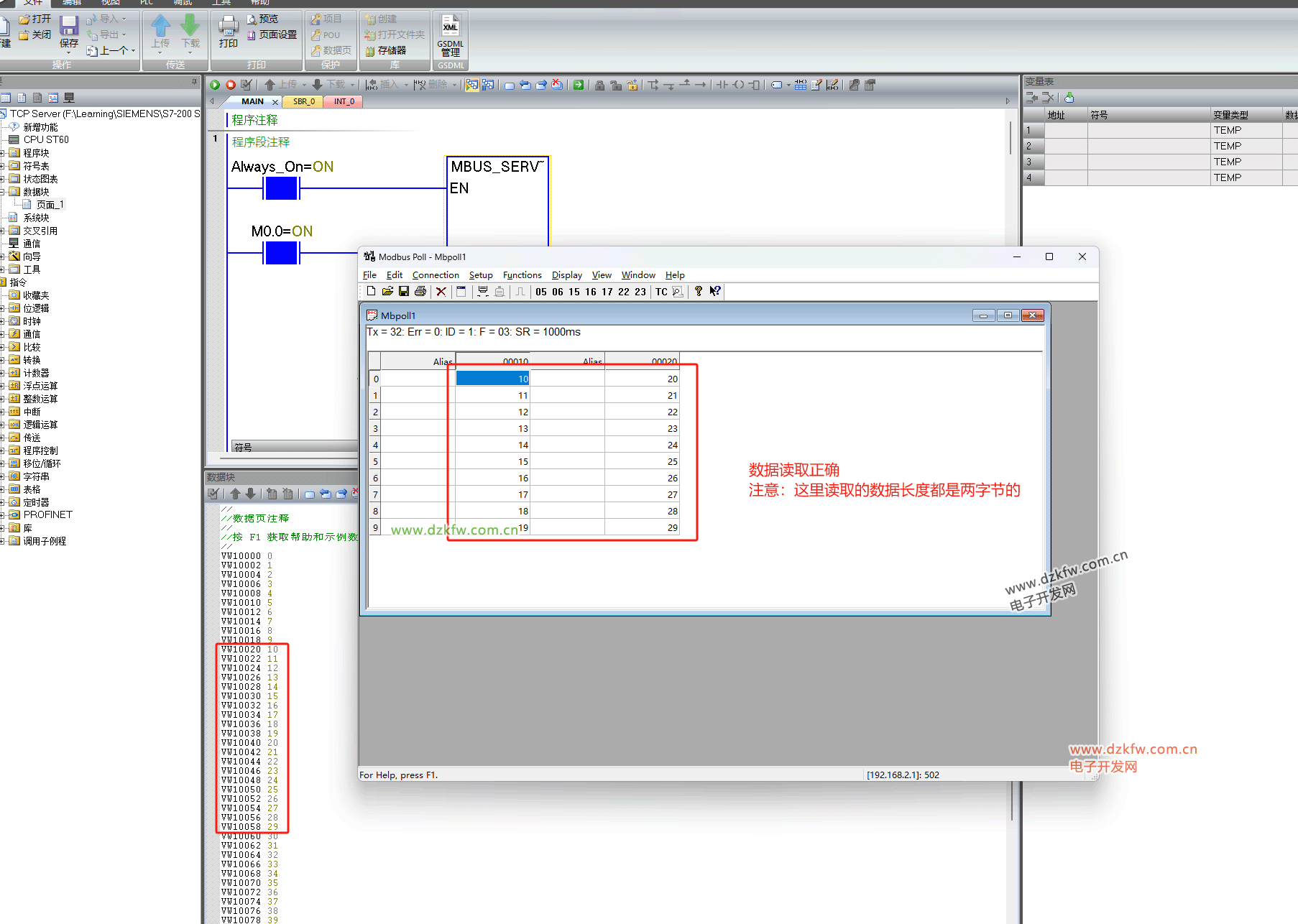

⑰讀取結果
  圖3.21 讀取結果

2.報文分析

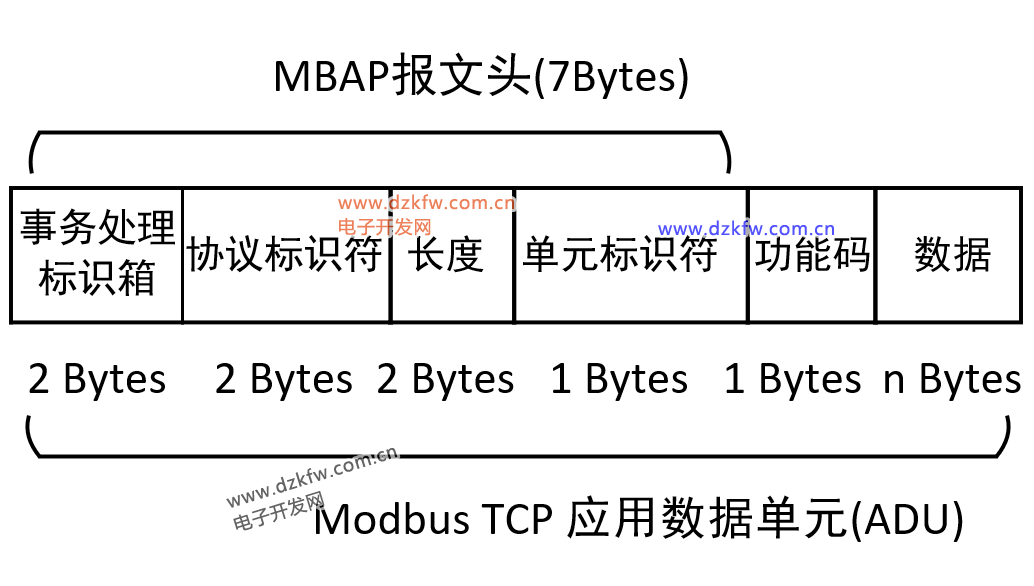

圖3.22 Modbus TCP 報文格式
  Modbus TCP的報文形式

• 事務處理標識箱：Modbus請求/響應事務處理的標識
• 協議標識符：0=Modbus協議
• 長度：當前之后的字節總數
• 單元標識符：串行鏈路活其它總線的從站識別
• 功能碼：1——讀取輸出線圈、2——讀取輸入線圈、3——讀取保持寄存器、4——讀取輸入寄存器、5——寫入單線圈、6——寫入單寄存器、15——寫入多線圈、16——寫入多寄存器
• 數據：根據功能碼不同

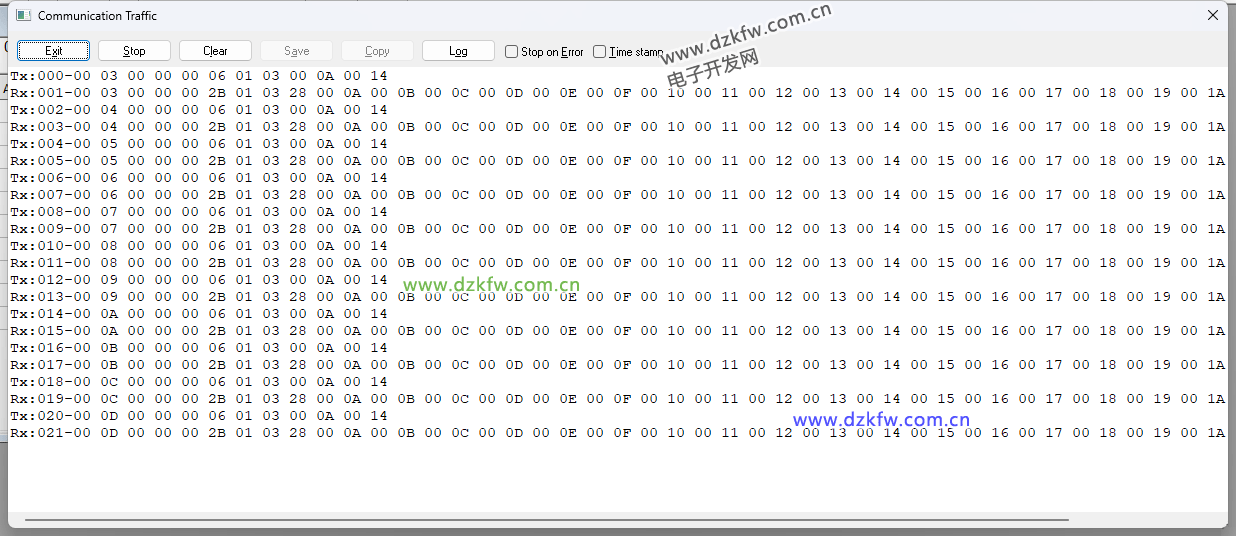

圖3.23 Modbus TCP 報文
TX發送報文

• 00 03：事務處理標識箱
• 00 00：Modbus協議
• 00 06：后面有6個字節的數據
• 01：1號從站
• 03：讀取保持寄存器
• 00 0A：從0AH=10地址開始
• 00 14：讀取14H=20個數據

需要注意的是，雖然這里我們報文中顯示是從地址10開始，但實際上開始的地址需要結合PLC中MBUS_SERVER功能塊的端口設置的開始地址，例如本文中圖3.2設置的是VB10000，在軟件Modbus Poll中的操作的起始地址是VB10000+2×20=VB10020（數據是以兩字節為一單元）。
RX接收報文

• 00 03：事務處理標識箱
• 00 00：Modbus協議
• 00 06：后面有6個字節的數據
• 01：1號從站
• 03：讀取保持寄存器
• 28：后面有40個字節的數據
• 00 0A：第一個數據10
• 00 0B：第二個數據11
• 00 0C：第三個數據12
• 00 0D：第四個數據13
• 00 0E：第五個數據14
• 00 0F：第六個數據15
• 00 10：第七個數據16
• 00 11：第八個數據17
• 00 12：第九個數據18
• 00 13：第十個數據19
• 00 14：第十一個數據20
• 00 15：第十二個數據21
• 00 16：第十三個數據22
• 00 17：第十四個數據23
• 00 18：第十五個數據24
• 00 19：第十六個數據25
• 00 1A：第十七個數據26
• 00 1B：第十八個數據27
• 00 1C：第十九個數據28
• 00 1D：第二十個數據29

注意由于窗口不夠長這里的RX部分報文沒有顯示出來

四、PLC——Client、PC——Server

1.流程

  PLC作為客戶端PC作為服務端的流程類似，只不過在程序中需要調用的是MBUS_CLIENT功能塊而在PC中需要使用的是Modbus Slave軟件。
在STE7中的程序：

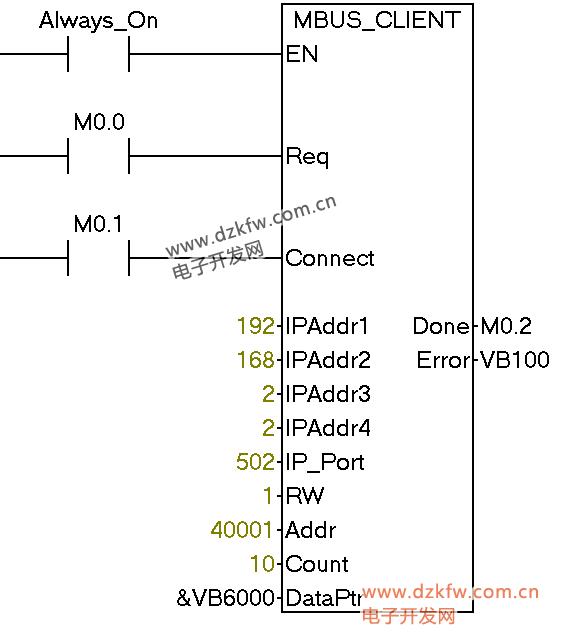

圖4.1 MBUS_CLIENT功能塊

上述功能塊的各端口含義：

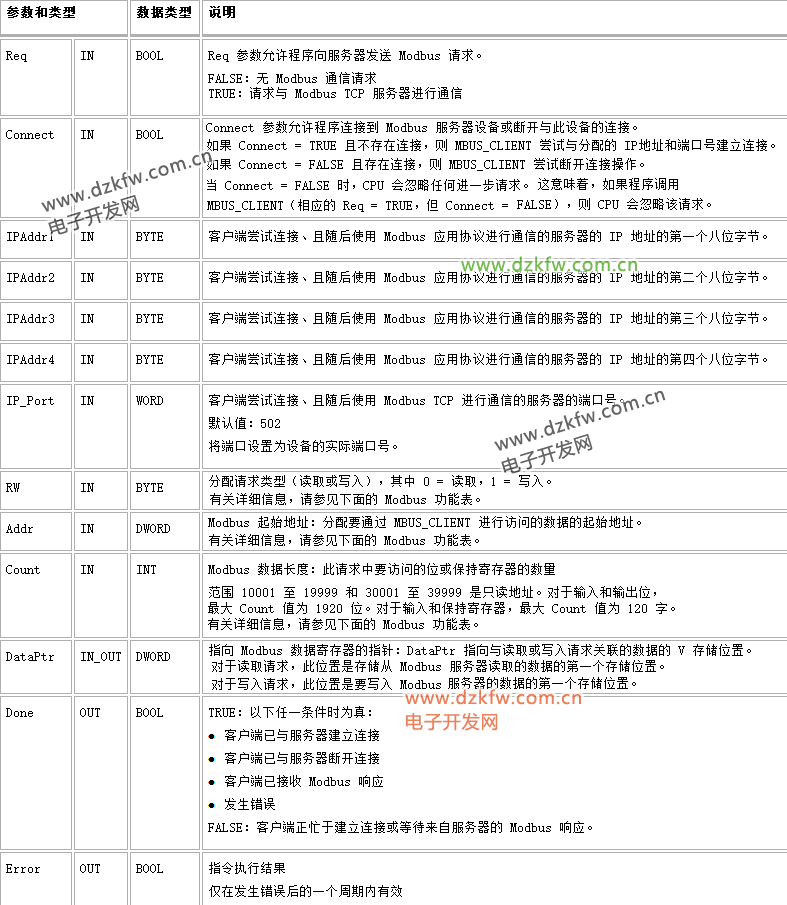

圖4.2 MBUS_CLIENT各端口含義

不同情況下的端口設置：

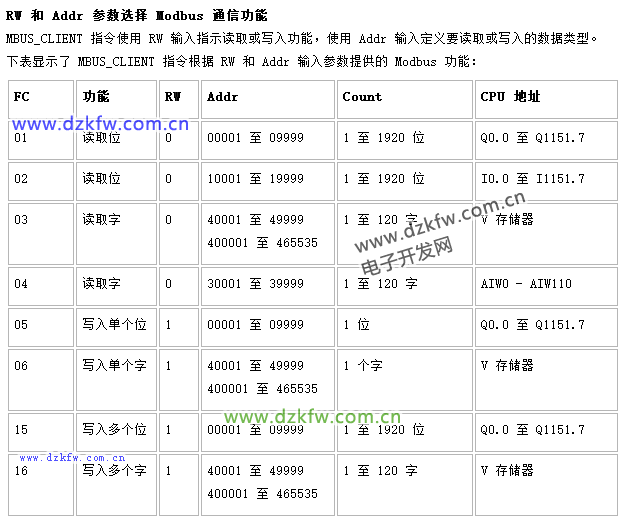

圖4.3 MBUS_CLIENT不同情況下的端口設置

根據圖4.2可知，圖4.1中的程序設置了客戶端需要的服務端的IP為192.168.2.2、IP端口為502、寫入數據、從第1個地址開始、寫入10個數據、寫入的數據存放在以VB6000為開始的V寄存器中。

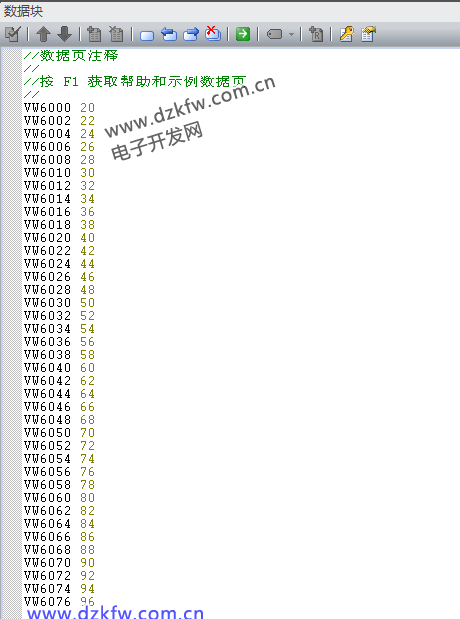

同樣通過數據塊設置V寄存器：


圖4.4 通過數據塊設置V寄存器數據

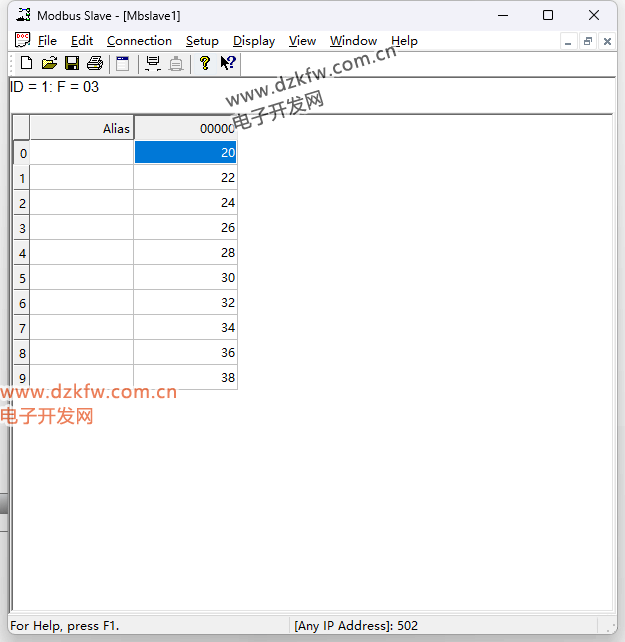

圖4.5 Modbus Slave讀取到的數據

2.報文分析

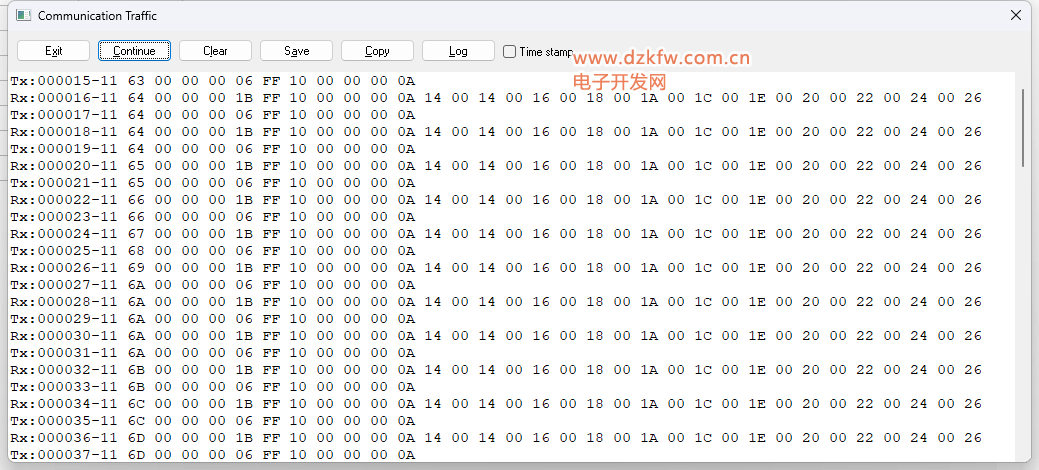

圖4.6 Modbus Slave通信報文

TX發送報文

• 11 64：事務處理標識箱
• 00 00：Modbus協議
• 00 06：后面有06H=6個字節的數據
• FF：255號從站
• 10：寫入多個保持寄存器
• 00 00：從00H=0地址開始
• 00 0A：讀取0AH=10個數據

RX接收報文

• 11 64：事務處理標識箱
• 00 00：Modbus協議
• 00 1B：后面有1BH=27個字節的數據
• FF：255號從站
• 00 00：從00H=0地址開始
• 00 0A：讀取0AH=10個數據
• 16：后面有16H=20個字節數據
• 00 14：第一個數據20
• 00 16：第二個數據22
• 00 18：第三個數據24
• 00 1A：第四個數據26
• 00 1C：第五個數據28
• 00 1E：第六個數據30
• 00 20：第七個數據32
• 00 22：第八個數據34
• 00 24：第九個數據36
• 00 26：第十個數據38

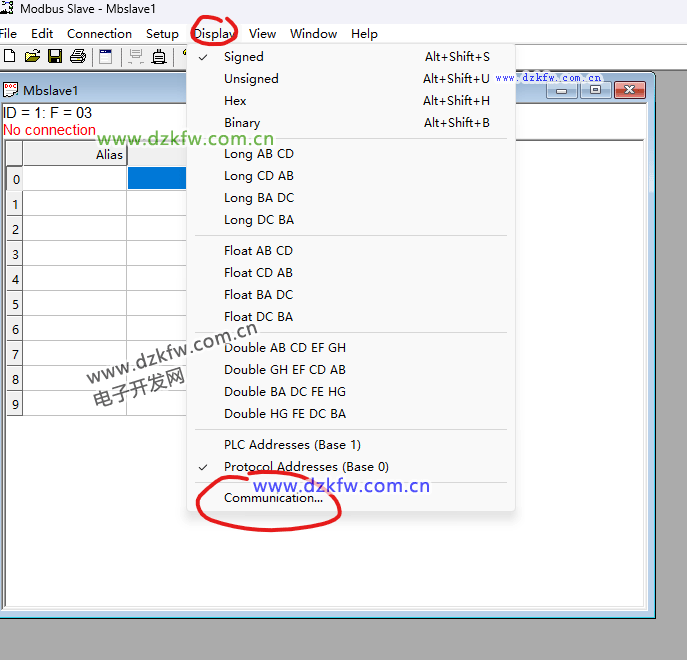

     圖4.7 顯示報文

---

總結

  本文基于S7-200 SMART和Modbu Poll、Modbus Slave實現了PC與PLC之間的Modbus TCP通信。過程比較詳細，提供給適合剛剛入門的小白食用，包學包會，學不會，那就再學學😁
