一指令解析   1、順序控制繼電器S：

順序控制繼電器(S)是西門子S7-200系列PLC內部軟繼電器的一種，它和輸入繼電器(I)和輸出繼電器(Q)一樣，有無數對常開觸點和常閉觸點，如不作順序控制狀態軟元件，可作一般的輔助繼電器(M)使用。

西門子S7-200系列PLC的順序控制繼電器的編號范圍為S0.0-S31.7。

   2、順序控制指令SCR、SCRT和SCRE：◤

    順序控制指令是專為順序控制編程方法設計的指令。在工業控制領域許多的控制過程都可用順序控制的方式來實現，使用順序控制指令實現順序控制既方便實現又便于閱讀修改。

西門子S7-200系列PLC提供了三條順序控制指令:

其中S是順序控制繼電器，用S的位狀態表示步的活動狀態，一個SCR段對應于順序功能圖中的一步，S位的狀態決定對應的SCR段程序是否執行。

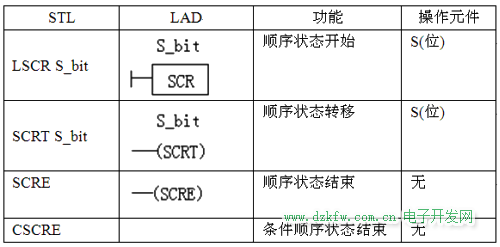

西門子S7-200系列PLC的順序控制指令如下表所示：

西門子PLC編程里的SCR、SCRT、SCRE是西門子S7-200中的指令。

Sequence 翻譯： 序列
Control  翻譯：控制
Relay  翻譯：中繼器、轉發
Transition  翻譯：過渡、跳轉

SCR是Load Sequence Control Relay，
SCRT是Sequence Control Relay Transition，
SCRE是equence Control Relay End，

    SCR：裝載順序控制繼電器指令，標志一個順序控制繼電器段(SCR段)的開始。SCR指令將S位的值裝載到SCR堆棧和邏輯堆棧的棧頂，其值決定SCR段是否執行，值為1執行該SCR段；值為0不執行該段。

    SCRT：順序控制繼電器轉換指令，用于執行SCR段的轉換。SCRT指令包含兩方面功能：一是通過置位下一個要執行的SCR段的S位，使下一個SCR段開始工作；二是使當前工作的SCR段的S位復位，使該段停止工作。

    SCRE：順序控制繼電器結束指令，使程序退出當前正在執行的SCR段，表示一個SCR段的結束。每個SCR段必須由SCRE指令結束。

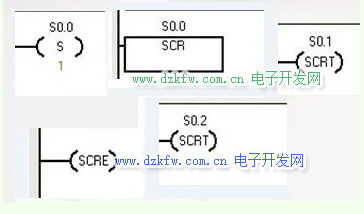

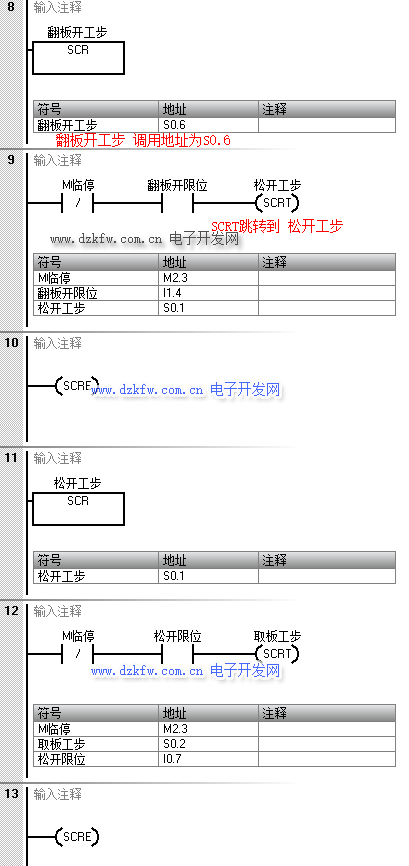

SCR、SCRT、SCRE指令使用例子：
