有關西門子S7-200的編程例子，時鐘指令在自動化控制中經常用到，比如交通信號燈、路燈等，以下是西門子S7-200系列PLC實例中時鐘指令的入門教程，一起來看下。

西門子S7-200時鐘指令用法

以一個路燈程序為例，來學習下時鐘指令的用法。

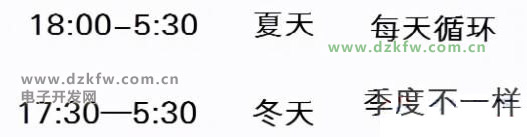

1、設計要求

這里要用到“時鐘”指令，時鐘指令有分為READ和SET兩種，指令說明如下：

（1）讀取實時時鐘指令：從硬件時鐘讀取當前時間和日期，并將其載入以地址T起始的8個字節的時間緩沖區。

（2）設置實時時鐘指令：將當前時間和日期寫入用T指定的8個字節的時間緩沖區開始的硬件時鐘。

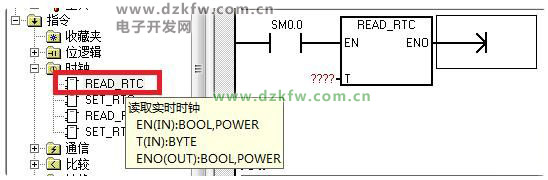

先來打開程序，找到“時鐘指令”：

8個字節時間緩沖區格式（T）

T字節 說明 字節數據

0 年（0-99） 當前年份（BCD值）

1 月（1-12） 當前月份（BCD值）

2 日期（1-31） 當前日期（BCD值）

3 小時（0-23） 當前小時（BCD值）

4 分鐘（0-59） 當前分鐘（BCD值）

5 秒（0-59） 當前秒（BCD值）

6 00 保留-始終設置為00

7 星期幾（1-7） 當前是星期幾，1=星期日（BCD值）

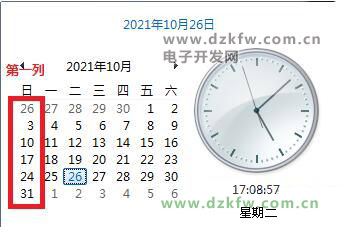

為什么1=星期日，可以看下自己的電腦的日期和時間，會發現“星期日”是日期統計中的第一列，這也是與系統日期、時間的配列規律相一致的。

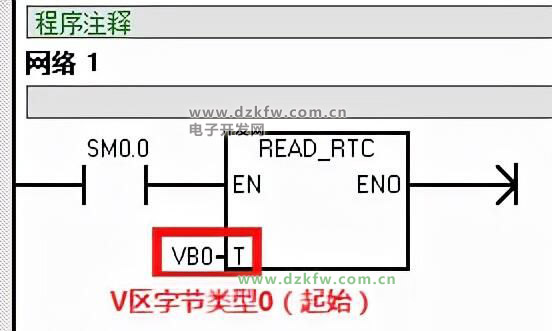

選擇變量存儲區的字節數據類型，從0開始。則讀取“小時”數據，則是從VB3中讀取。

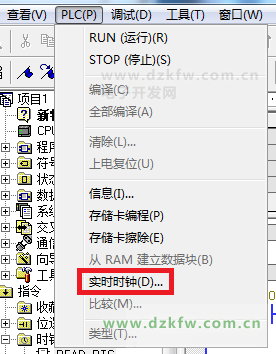

2、完成指令設置后，給PLC設置時鐘：

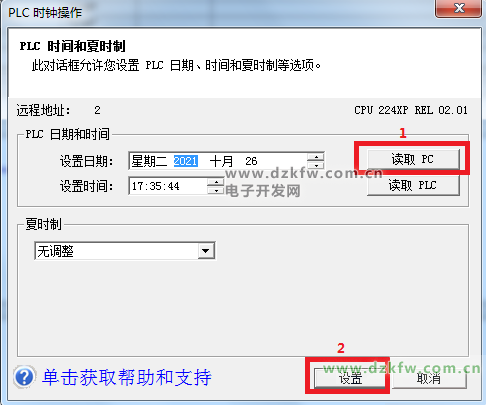

在確保電腦聯網的情況下，運用電腦上的時間給PLC加上實時的時間：

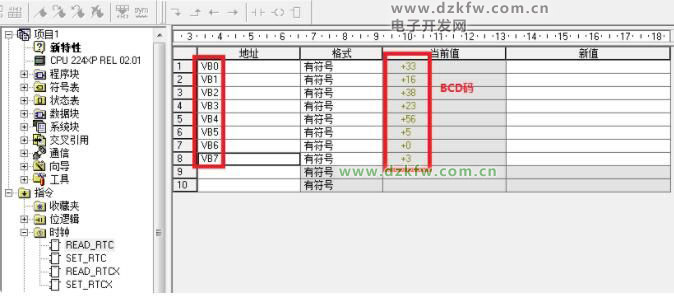

然后在點擊“狀態監控”的情況下，來看下VB0-VB7的數據值：

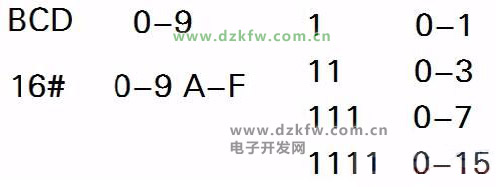

可見當前值除了有一個秒的位置，在實時變化之外，而其他數據值都與實際值不符。原因在于這里顯示的數據，都是基于BCD碼的。先來重溫下BCD、二進制以及16進制的關系：

為什么明明是21年，卻變成了+33？

來看下這個操作：把“有符號”改成“二進制”，變化后的符號親切了不少，比如VB0的“0010_0001”，分成兩位，分別不就是2_1么？合起來，就是21（年）了？

確實是這樣的。這里選擇的“有符號”就是用BCD碼形式表示，而BCD碼如何轉換成二進制，需要根據以前學習的內容來思考下。
