串行電可擦除只讀存儲器24C04引腳封裝圖

AT24C04是Ateml公司的4Kb得電可擦除存儲芯片，采用兩線串行的總線和單片機通訊，電壓最低可以到2.5V，額定電流為1mA，靜態電流10uA(5.5V)，芯片內的資料可以在斷電的情況下保存100年，而且采用8 腳的DIP 封裝，使用方便。

基本信息

中文名稱：at24c04
存儲器配置：512 x 8bit
封裝類型：DIP
針腳數：8
存儲器容量：4Kbit

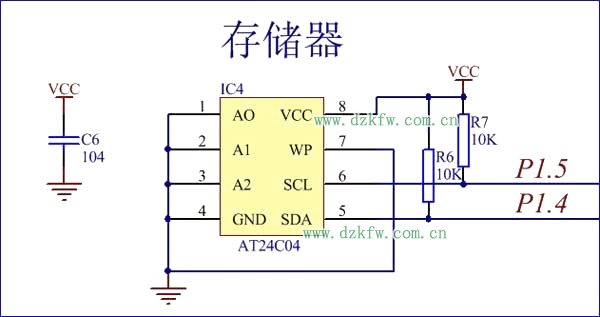

應用電路圖實例：

基本信息

工作溫度范圍:-40°C ~ +85°C

器件標號:24

器件標記:24C04

存儲器電壓 Vcc:2.5V

存儲器類型:EEPROM

接口類型:Serial, I2C

電壓, Vcc:5.5V

電源電壓 最大:5.5V

電源電壓 最小:1.8V

芯片標號:24C04

表面安裝器件:通孔安裝

邏輯功能號:24C04

頻率:1MHz

簡介內容

簡而言之，AT24C02是一個在突然掉電的情況下存儲數據的芯片，即掉電存儲芯片。

TSSOP8外形圖

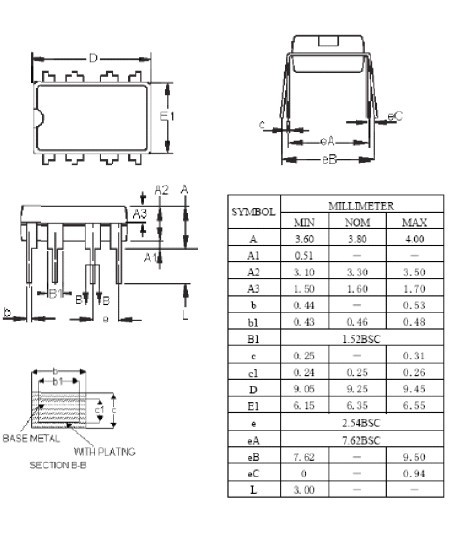

DIP8外形圖
