今天有個朋友發信息問我，說他們單位有一排6盞路燈，這6盞燈同時開，同時關，每盞路燈1000瓦，他想用一臺時控開關控制這6盞燈，問我怎么接線。
我說一臺時控開關只能控制10安電流的負載，你這6盞燈加起來6000瓦，電流太大，必須加接觸器。
他又問我怎么加接觸器，具體怎么接線？
那么咱們就根據這個實例講解一下時控開關配合接觸器接線方法，希望可以幫到有同樣疑問的初學者。
首先來選擇一臺接觸器，6盞燈6000瓦，算出它的總電流。功率除以電壓等于電流，6000瓦除以220伏約等于27安�？梢赃x擇一個容量大些的接觸器，比如CJX2-3210接觸器，額定電流為32安。
那么怎么接線呢？如下圖。

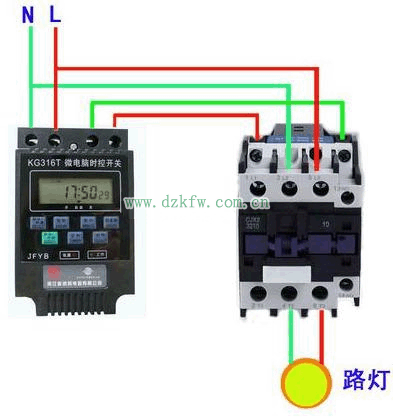

接線圖
其實就是利用時控開關來控制接觸器線圈，接觸器主觸點控制路燈。
如圖，時控開關左邊兩個接線柱是進線，接電源220伏電源，右邊兩個接線柱是輸出，接接觸器線圈。（當然，接觸器要選擇220V線圈電壓。）設置好開燈和關燈時間，關于時控開關時間設置，前面視頻詳細介紹過，這里就不再介紹。到開燈時間時，時控開關輸出給接觸器線圈，接觸器吸合，主觸點閉合，路燈亮。到關燈時間后，時控開關斷開，接觸器釋放，路燈滅。
