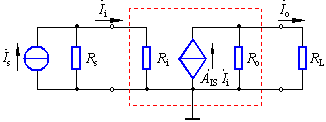

圖1的虛線框內是電流放大電路模型。與電壓放大電路模型在形式上不同之處在輸出回路，它是由受控電流源 和輸出電阻R_o并聯而成，其中 為輸入電流， 為輸出短路（R_L=0）時的電流增益。受控電流源是另一種受控信號源，本例中控制信號是輸入電流 。電流放大電路與外電路相連同樣存在信號衰減問題。與電壓放大電路相對應，衰減發生是由于放大電路輸出電阻R_o和信號源內阻R_s分別在電路輸出和輸入端對信號電流的分流。由圖1可知，在輸出端，R_L和R_o有如下的分流關系

帶負載R_L時的電流增益為

在電路輸入端，R_s和R_i有如下的分流關系

由此可見，只有當R_o>>R_L和R_i<<R_o時，才可使電路具有較理想的電流放大效果。

從電路特性可知，電流放大電路一般適用于信號源內阻R_s較大而負載電阻R_L較小的場合。
