1.正弦電壓作用下磁化電流的波形

① 波形繪制：

如果忽略鐵芯在交變磁化時的功率損耗，則鐵芯線圈的φ-i曲線和鐵芯材料的基本磁化曲線相似，如圖1（a）所示。將基本磁化曲線的縱坐標、橫坐標各乘以相應的比例系數，就可得到φ-i曲線。

② 波形：

當電壓、磁通均為正弦波時，電流卻是具有尖頂?shù)姆钦�弦波�?/P>

（a）                                                                                                                                  `  （b）

                          圖1  u、φ、i的波形

 ③ 波形畸變原因：

波形畸變由φ-i曲線的非線性所引起，其實質是由于磁飽和所造成。

2. 正弦電流作用下磁通的波形

① 波形：

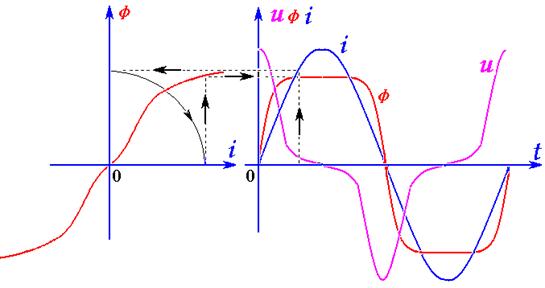

如果交流鐵芯線圈的電流是正弦時，線圈磁通和電壓都為非正弦波，φ（t）波形為平頂波，u（t）波形為尖頂波，波形如圖2所示。

                           圖2  i  、φ 、u 的波形

② 波形畸變原因：

波形畸變由同樣由于磁飽和所引起。
