電路齊性定理 線性電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2019-11-11

線性電路中,所有激勵(獨立源)都增大(或減小)同樣的倍數,則電路中響應(電壓或電流)也增大(或減小)同樣的倍數。應注意,這里的激勵是指獨立電源,并且必須全部激勵同時增大或縮小K倍,否則將導致錯誤的結果。顯然,當電路中只有一個激勵時,響應必然與該激勵成正比。

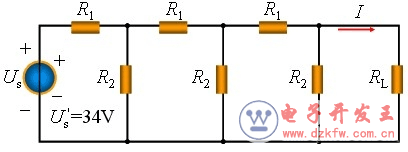

例1在圖1所示電路中當RL=2W,R1=1W,R2=1W,us=51V時,求電流I

電路齊性定理 線性電路

圖1

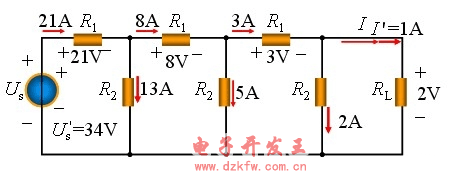

分析:采用倒推法:設I'=1A,則RL上電壓為,電阻R2上電壓等于UL=2V,流過R2上的電流,

以此類推,根據串聯電阻分流和并聯電阻分壓的特點,得到各支流電流,以及,如下圖所示。

根據齊性定理,當電壓源電壓增大同樣倍數,則電路中響應(電壓或電流)也增大同樣的倍數,則

電路齊性定理 線性電路
